9 Käyttö
9.1

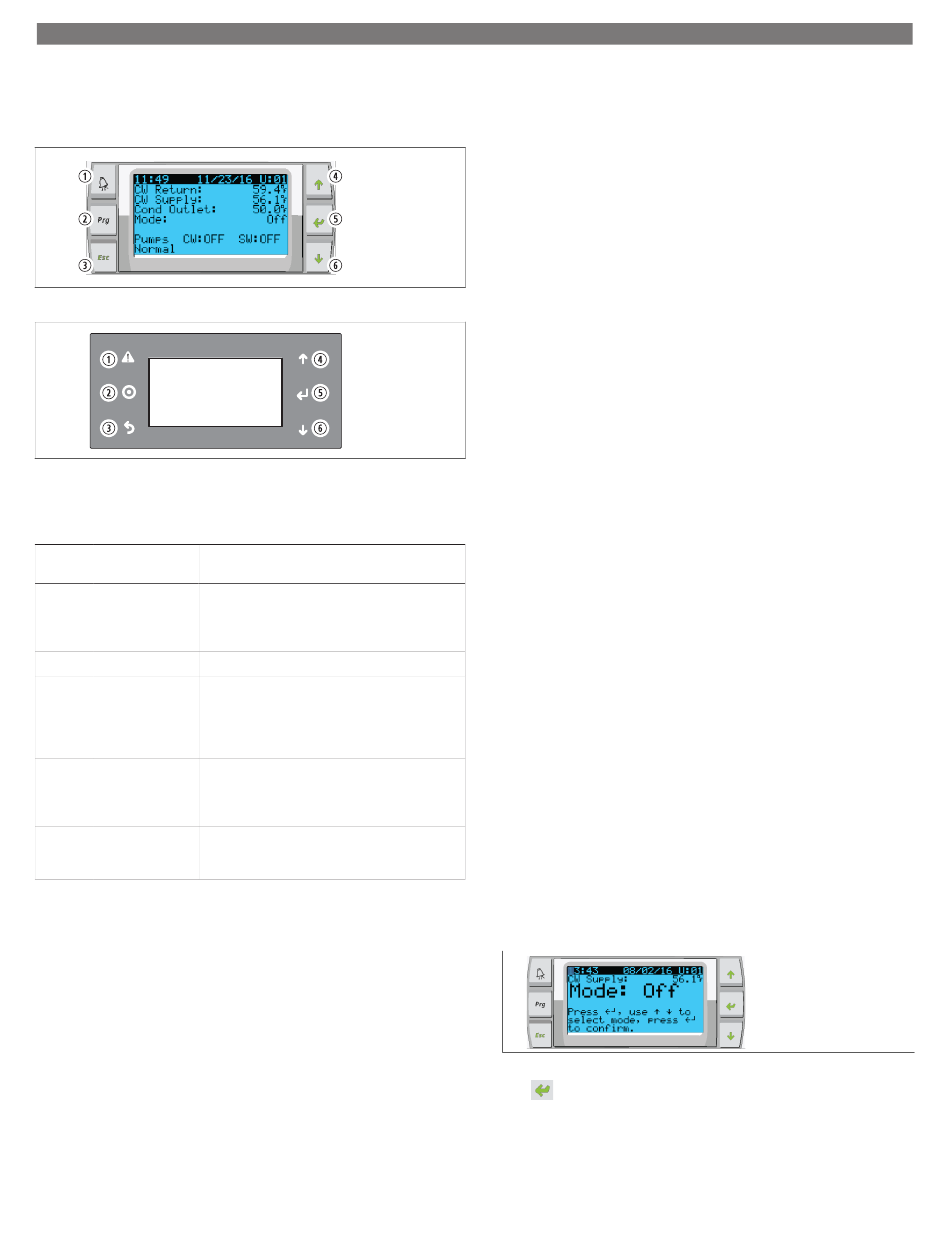

LCD-näytön navigointi
PGD1-näyttö
PLDPRO-näyttö
Näytöt näyttävät järjestelmän tilan. Näytettävät tiedot riippuvat siitä, onko järjestelmän
kokoonpano yksi- vai monivaiheinen. Näytön järjestys ja valikkoasetukset riippuvat siitä,
mitkä ominaisuudet ovat käytössä.
Huomio-
Painike
Kuvaus
teksti
1
Hälytys
Tämä säädin vilkkuu punaisena, jos on olemassa aktiivinen
hälytys. Kun painat hälytyspainiketta, aktiivisen hälytyksen
näyttö avautuu. Kun painat ja pidät hälytyspainiketta pai-
nettuna 3 sekuntia, hälytys poistuu, jos vika on korjattu.
2
Ohjelma
Tämä painike näyttää järjestelmän valikot.
3
Poistu
Tätä painiketta painamalla poistutaan nykyisestä näytöstä
ja siirrytään aikaisempaan näyttöön. Poistu-painikkeen pai-
naminen useita kertoja näyttää main menu -näkymän. Kun
näyttöä ei ole käytetty 3 minuuttiin, näyttö palaa automaat-
tisesti päänäkymään.
4 ja 6
Vieritä ylös
Näillä painikkeilla voidaan liikkua valikon asetuksissa,
ja vieritä alas
muuttaa esimerkiksi asetusarvojen kenttien arvoja ja siirtyä
ruudulta toisella, kun vilkkuva kohdistin on näytön vasem-
massa yläkulmassa.
5
Syöttö
Tämä painike vahvistaa valikon valinnat. Tämän painikkeen
painaminen useita kertoja siirtää kohdistimen näytön va-
sempaan yläkulmaan.
9.2
Toimintatilat
Pääasialliset toimintatilat määrittävät, tuottaako laite lämpöä vai jäähdytystä: jäähdytystila,
lämmitystila ja sähkölämmitystila. Pumppu toimii näiden tilojen kanssa.
9.2.1
Pumpun toiminta
Pumpputilat säädetään järjestelmän toimintatilan edellyttämällä tavalla.
Kylmän veden pumppu
Kylmän veden pumpun rele sulkeutuu, jos järjestelmä on lämmitys- tai jäähdytys-tilassa.
Pumppu otetaan käyttöön viisi sekuntia ennen ensimmäisen vaiheen käyttöönottoa.
Pumppu on päällä jatkuvaa toimintaa varten, kun järjestelmä on käytössä.
Merivesipumppu
Merivesipumpun osalta voidaan valita toimintatilaksi jatkuva käyttö tai kompressorin
kanssa kiertävä toiminta. Oletusasetuksena on kiertää tarpeen mukaan.
Merivesipumpun rele sulkeutuu viisi sekuntia ennen kompressorin käynnistymistä
lämmitys- tai jäähdytys-tiloissa. Se avautuu viisi sekuntia viimeisen kompressorijakson
päättymisen jälkeen. Jos uppolämmitys on saatavilla ja käytössä, merivesipumppu
otetaan pois käytöstä.
Monivaiheisessa kokoonpanossa pumpun ulostulot voidaan ketjuttaa yksikön takaosaan,
jotta pumpuille voidaan syöttää virtaa. Tämä mahdollistaa sen, että mikä tahansa vaihe
voi syöttää virtaa pumppuihin, kun ne laitetaan päälle ja pois päältä sekä pumppujen
ylimääräiseen hallintaan.
9.2.2
Jäähdytys
Järjestelmän jäähdytys käynnistyy automaattisesti lämpötilan asetusarvon mukaan.
Pumput toimivat kohdassa
Pumpun toiminta
Levy käynnistää kompressorin releen, jos palautusveden/syöttöveden lämpötila on
korkeampi kuin jäähdytyksen asetusarvo ja jos vaiheiden välinen aikaviive on ohi.
Kompressori jatkaa toimintaa, kunnes jäähdytyksen asetusarvo on saavutettu tai
hälytystila ilmenee.
Vaiheen täytyy olla käytössä vähintään 100 sekunnin ajan ennen kuin se voidaan ottaa
pois käytöstä. Vaiheen täytyy myös olla poissa käytöstä vähintään 120 sekunnin ajan
ennen kuin se voidaan ottaa uudelleen käyttöön. Vähimmäiskäyntiaika varmistaa, ettei
järjestelmää kytketä toistuvasti päälle ja pois päältä, sillä tämä voi estää kompressoria
lämpenemästä kunnolla. Näin varmistetaan, että järjestelmä pysyy asianmukaisesti
voideltuna. Jos järjestelmä vaatii vaiheen kytkemistä päälle tai pois päältä, käyttöön
otetaan seuraava käytettävissä oleva vaihe, jonka käynnistymisaika on sopiva.
Kuormituksen vähentäminen tapahtuu monivaiheisessa toiminnassa, kun lähestytään
kylmän veden asetusarvoa. Kääntöventtiili vaihtaa asentoa, jotta poistopaine laskisi
kompressorin käyntijakson lopussa.
Valitse Cool kosketusnäytöllä tai näytön painikkeilla.
9.2.3
Lämmitys
Järjestelmän lämmitys käynnistyy automaattisesti lämpötilan asetusarvon mukaan.
Pumput toimivat kohdassa
Pumpun toiminta
Käänteinen lämmitys
Kääntöventtiilin releeseen kytketään virta, jotta yksikkö saadaan toimimaan käänteisen
lämmityksen tilassa. PLC käynnistää kompressorin releen, jos palautus-/syöttöveden
lämpötila on matalampi kuin ohjelmoitu lämmityksen asetusarvo ja jos vaiheiden välinen
aikaviive on ohi. Kompressori jatkaa toimintaansa ja kääntöventtiili pysyy kytkettynä,
kunnes lämmityksen asetusarvo saavutetaan tai hälytystila on ilmenee.
Valitse Heat kosketusnäytöllä tai näytön painikkeilla.
Sähkölämmitin
PLC käynnistää lämmittimen releen, jos palautus-/syöttöveden lämpötila on matalampi
kuin ohjelmoitu asetusarvo ja jos monivaiheisen kokoonpanon vaiheiden välinen
aikaviive on ohi.
Valitse Electric Heat kosketusnäytöllä tai näytön painikkeilla.
9.3
Sähkölämmityksen ottaminen käyttöön
1. Paina Prg (program)-painiketta.
2. Vieritä alas kohtaan Technician.
3. Paina
(enter)-painiketta.
sivulla 149 kuvatulla tavalla.
sivulla 149 kuvatulla tavalla.
FI
149
