NB

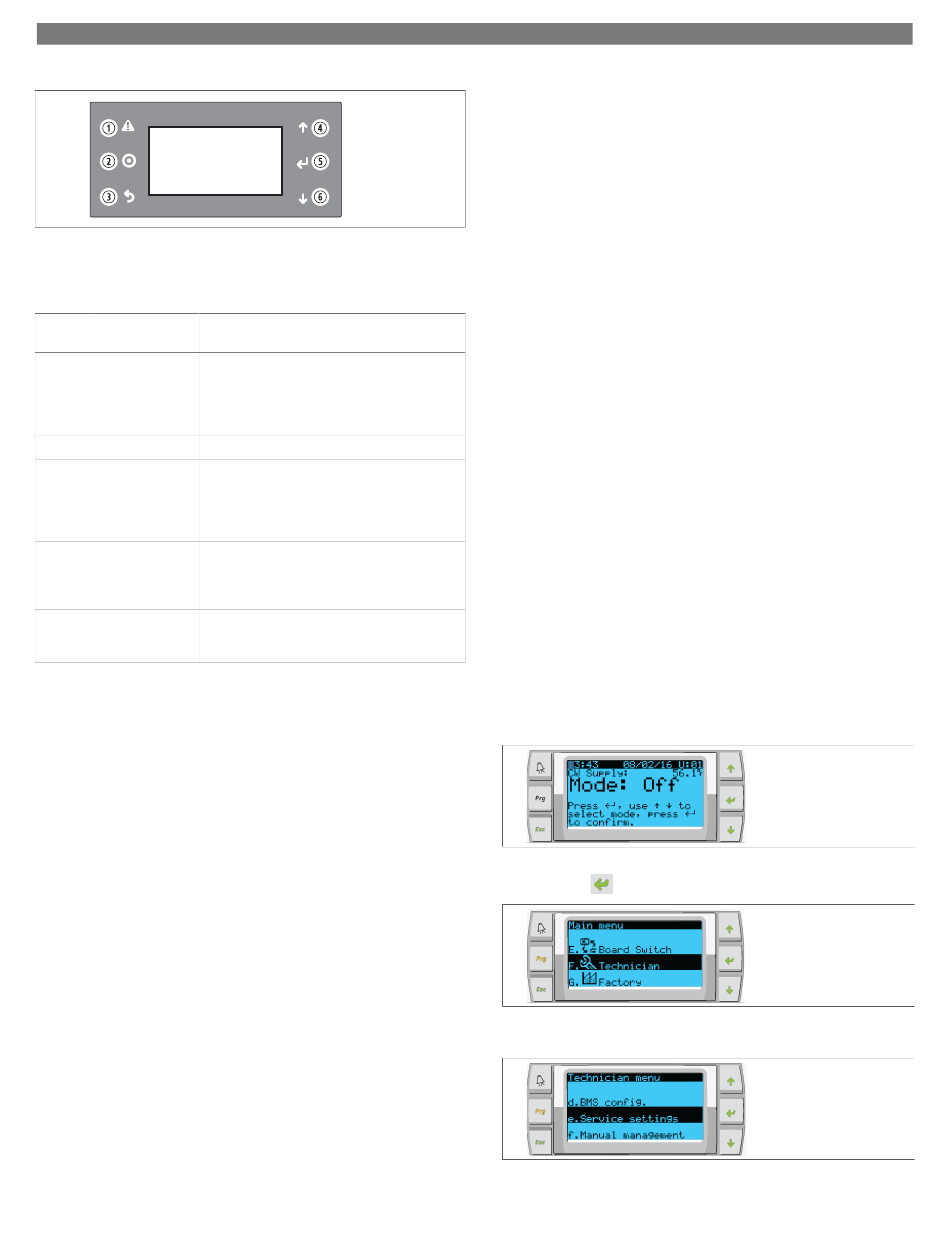

PGD1-display
PLDPRO-display
Skjermene viser statusen til systemet. Informasjonen som vises, avhenger av om
systemet er basert på en konfigurasjon med ett trinn eller flere trinn. Rekkefølgene på
skjermene og menyalternativene vil variere ut fra hvilke funksjoner som er aktivert.
Indika-
Knapp
Beskrivelse
sjon
1
Alarm
Denne kontrollen blinker rødt hvis det er en aktiv alarm.
Du kan åpne skjermbildet for den aktive alarmen ved å
trykke på alarmknappen. Hvis du trykker og holder inne
alarmknappen i tre sekunder, vil du slette den aktive alar-
men hvis feilen har blitt rettet opp.
2
Program
Denne knappen viser systemmenyene.
3
Tilbake
Med denne knappen lukker du gjeldende skjermbilde og
vender tilbake til forrige skjermbilde. Ved å trykke flere
ganger på tilbake-knappen vil du få frem main menu. Etter
tre minutter uten skjermaktivitet vil skjermen automatisk
vende tilbake til hovedstatusskjermen.
4 og 6
Skrolle opp
Disse knappene brukes til å bla gjennom menyalternative-
og skrolle ned
ne, endre verdier i felt som settpunkter, og navigere fra
skjerm til skjerm når den blinkende pekeren er i det venst-
re hjørnet øverst på skjermen.
5
Inntasting
Denne knappen bekrefter valg av menyalternativer. Ved
å trykke på denne knappen flere ganger kan du bevege
pekeren til det venstre hjørnet øverst på skjermen.
9.2
Driftsmoduser
Hoveddrismodusene bestemmer om enheten skal sørge for oppvarming eller kjøling:
Kjølemodus, oppvarmingsmodus og modusen for elektrisk oppvarming. Pumpas dri
samkjøres med disse modusene.
9.2.1
Betjening av pumpa
Pumpemodusene justerer seg etter behov ut fra systemets drismodus.
Pumpe for nedkjølt vann
Reléet til pumpa for nedkjølt vann lukkes hvis systemet er i oppvarmings- eller
kjølemodus. Pumpa aktiveres fem sekunder før det første trinnet aktiveres. Pumpa er på i
kontinuerlig dri når systemet er aktivert.
Sjøvannpumpe
For sjøvannpumpa er det mulig å velge mellom drismodusen kontinuerlig dri eller
en modus som baseres på sykluser med kompressor. Standardkonfigurasjonen er
etterspørselbaserte sykluser.
Reléet til sjøvannpumpa lukkes fem sekunder før kompressoren starter i oppvarmings-
eller kjølemodus. Det åpner fem sekunder etter at den siste kompressorsyklusen
er fullført. Hvis oppvarming med varmekoble er tilgjengelig og i bruk, deaktiveres
sjøvannpumpa.
I en konfigurasjon med flere trinn kan pumpeutgangene kjedekobles på baksiden av
enheten for å forsyne pumpene med strøm. På denne måten kan hvilken som helst
av trinnene forsyne pumpene med strøm når de aktiveres og deaktiveres samt at det
fungerer som en overflødighetskontroll for pumpene.
136
9.2.2
Kjøling
Systemet starter automatisk kjøling ut fra settpunktet angitt for temperatur. Pumpene
fungerer slik det er beskrevet i
Betjening av pumpa
Tavlen sørger for strømforsyning til kompressorreléet hvis temperaturen på returvannet/
forsyningsvannet er over settpunktet for kjøling og opptrappingsforsinkelsen er nullet
ut. Kompressoren fortsetter å kjøre til settpunktet for kjøling nås, eller til det oppstår en
alarmtilstand.
Et trinn har en minste kjøretid på 100 sekunder før det kan skrus av, og en minste av-
tid på 120 sekunder før det kan aktiveres på nytt. Disse minstekravene for tid kreves for
å sikre at systemet ikke skrur seg av og på kontinuerlig, og at kompressoren får tid til å
varme seg skikkelig opp. De bidrar også til å sørge for grundig smøring av systemet.
Hvis systemet krever at et trinn skal skrus på/av, vil det neste tilgjengelige trinnet som
oppfyller kriteriene, tas i bruk.
Strømutkobling forekommer i flertrinnsdri når systemet nærmer seg settpunktet for det
nedkjølte vannet. Omstyringsventilen veksles for å redusere topptrykket mot slutten av
kjøresyklusen til kompressoren.
Velg Cool på berøringsskjermen eller med knappene på displayet.
9.2.3
Oppvarming
Systemet starter automatisk oppvarmingen ut fra settpunktet angitt for temperaturen.
Pumpene fungerer slik det er beskrevet i
Omvendt syklus oppvarming
Reléet til omstyringsventilen får strømforsyning for å endre enheten slik at den går
over i modusen for omvendt syklus oppvarming. PLC sørger for strømforsyning
til kompressorreléet hvis temperaturen på retur-/forsyningsvannet er under det
programmerte settpunktet for oppvarming og opptrappingsforsinkelsen er nullet ut.
Kompressoren fortsetter å kjøre og omstyringsventilen forblir aktivert inntil settpunktet
for oppvarming nås eller det oppstår en alarmsituasjon.
Velg Heat på berøringsskjermen eller med knappene på displayet.
Elektrisk oppvarming
I en flertrinnskonfigurasjon sørger PLC for strømforsyning til oppvarmingsreléet hvis
temperaturen på retur-/forsyningsvannet er under det programmerte settpunktet og
opptrappingsforsinkelsen er nullet ut.
Velg Electric Heat på berøringsskjermen eller med knappene på displayet.
9.3
Aktivering av elektrisk oppvarming
1. Trykk på knappen Prg (program).
2. Bla nedover til Technician.
3. Trykk på knappen
(enter).
4. Bla nedover til Service settings.
5. Trykk på enter-knappen.
på side 136.
Betjening av pumpa
på side 136.
