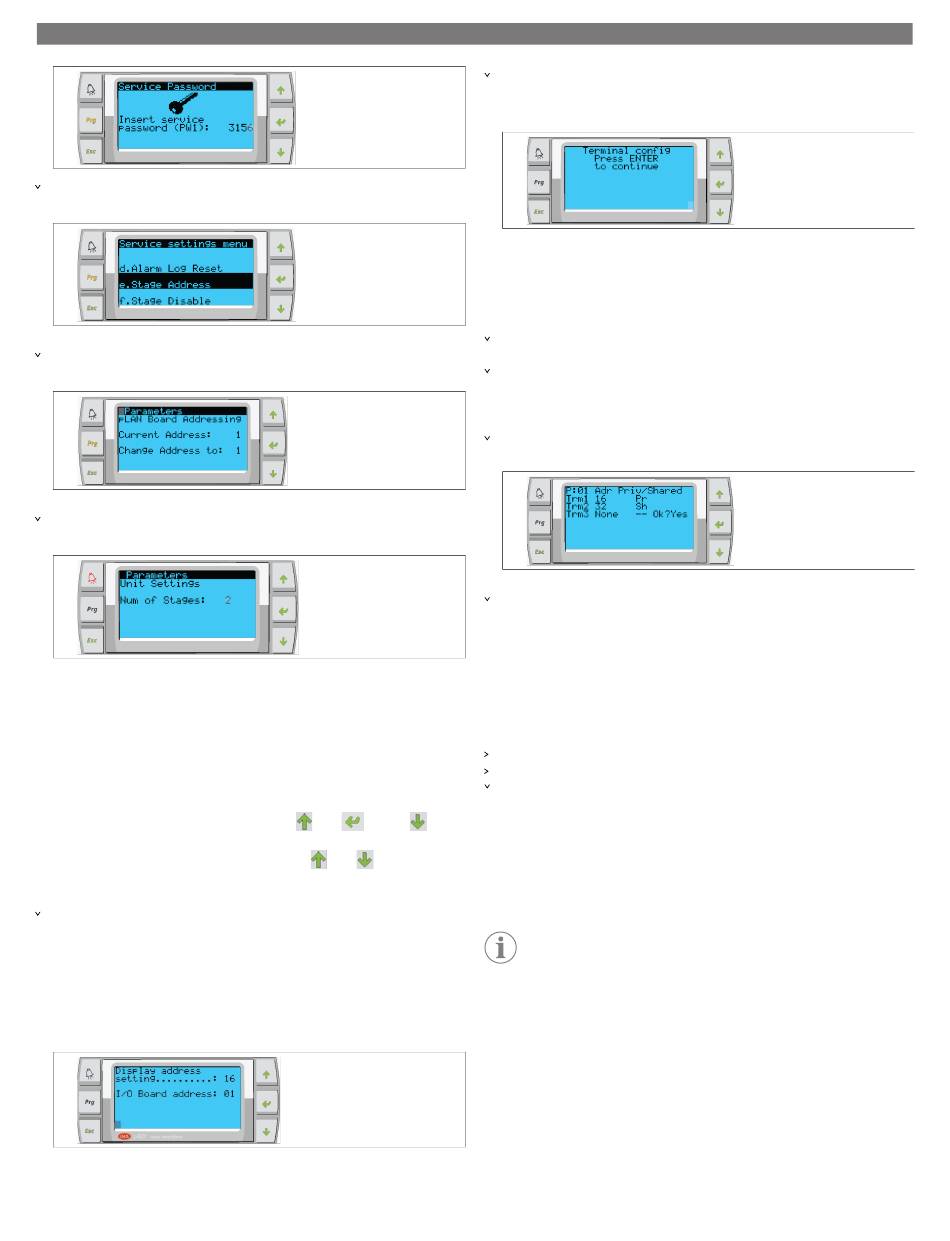

Este afişat ecranul meniului Service settings.
8. Selectaţi Stage Address.
9. Apăsaţi butonul Enter.
Este afişat ecranul Parameters.
10. Schimbaţi adresa la 2 pentru răcitorul 2, 3 pentru răcitorul 3 etc.
11. Apăsaţi butonul Scroll Down.
Este afişat ecranul următor.
12. Apăsaţi butonul Enter în mod repetat pentru a selecta Num of Stages.
13. Apoi, schimbaţi Num of Stages la numărul corect pentru sistemul actual.
14. Repetaţi paşii de la 4 la 13 pentru mai multe etape.
15. Pentru etapa 1, efectuaţi doar paşii de la 12 la 13 pentru a modifica numărul total de
etape.
8.4
Configurarea adreselor de afişare
1. Afişaţi ecranul de configurare:
• PGD1: Apăsaţi şi menţineţi apăsate butoanele
simultan timp de 6 secunde.
• PLDPRO: Apăsaţi şi menţineţi apăsate butoanele
simultan timp de 6 secunde.
2. Apăsaţi butonul Enter.
Este afişat ecranul Display address setting.
3. Derulaţi în sus sau în jos pentru a ajunge la adresa de afişare pentru fiecare etapă:
• Etapa 1: 16
• Etapa 2: 17
• Etapa 3: 18
• Etapa 4: 19
• Etapa 5: 20
• Etapa 6: 21
4. Repetaţi apăsarea celor trei butoane de la pasul 1 pentru a accesa configurarea.
5. Apăsaţi butonul Enter de trei ori sau până când este afişat următorul ecran.
6. Urmaţi paşii de mai jos pentru a selecta adresa pentru Trm1 şi Trm2 şi selectaţi dacă
7. Conectaţi toate etapele împreună cu cablul de reţea.
8. Dacă utilizaţi un singur afişaj comun sau un afişaj la distanţă, configuraţi-l cu adresa
8.5
Controlerul sistemului de răcire poate fi operat ca o instalaţie de răcire cu o singură etapă
sau cu mai multe etape. În timpul configurării iniţiale, sistemul este configurat pentru
numărul de etape şi opţiunile disponibile.
(sus),
(Enter) şi
(jos)
8.6
(sus),
(jos) şi Program
Odată ce controlerul PLC este activat, sistemul efectuează verificări înainte de pornire.
Programul PLC verifică toate comutatoarele de debit CW pentru defecte. De asemenea,
PLC verifică comutatoarele HP şi LP pentru defecţiuni.
Mesajul "Display address has been changed" este afişat, apoi afişajul se goleşte.
este privat sau partajat:
a) Apăsaţi butonul Enter o dată pentru a introduce adresa pentru Trm1, apoi
derulaţi în sus sau în jos pentru a selecta adresa corespunzătoare (pentru adrese,
consultaţi pasul 2).
b) Apăsaţi butonul Enter.
Cursorul de sub Priv/Shared clipeşte.
c) Derulaţi în sus sau în jos pentru a selecta Pr, apoi apăsaţi butonul Enter.
Cursorul este în dreptul Trm2.
d) Derulaţi în sus sau în jos pentru a selecta 32, apoi apăsaţi butonul Enter.
e) Derulaţi în sus sau în jos pentru a selecta Sh, apoi apăsaţi butonul Enter.
f) Apăsaţi butonul Enter încă de două ori.
Cursorul este în dreptul Ok?No.
g) Derulaţi pentru a selecta Yes, apoi apăsaţi butonul Enter.
Datele pentru toate etapele sunt afişate pe ecranul principal.
32.
Pornire
Selectaţi între controlul Return water sau Supply water.
Selectaţi valorile metrice sau valorile imperiale afişate.
Punctul de referinţă al apei răcite este introdus pentru modul Răcire şi Încălzire. Odată
activate, pompele CW şi SW sunt pornite pentru funcţionare.
Verificări ale funcţionării
INDICAŢIE Defecţiunile individuale ale etapei vor dezactiva doar respectiva
etapă.
RO
253
