FR
Mode « Marche » – chauffage électrique (barillet de chauffage en
option)
La rotation de l'élément chauffant est active en mode « Marche ». L'élément chauffant
avec le nombre d'heures de fonctionnement le plus bas est activé en premier et
l'élément chauffant avec le nombre d'heures de fonctionnement le plus élevé est
désactivé en premier.
Activez Electric Heat uniquement pour le système.
Le premier étage est activé et le chauffage électrique démarre une fois que le débit
d'eau réfrigérée est stable pour 10 s.
Le premier étage continue de fonctionner pour 5 min avant d'activer l'étage suivant
de l'élément chauffant. Si la boucle PID nécessite une demande, l'étape suivante est
activée.
8 Installation
L'appareil peut être installé en tant que refroidisseur autonome ou en tant que partie
d'un système à étages. Le paramètre d'usine par défaut est Refroidisseur autonome. Les
refroidisseurs fournis sur un châssis sont configurés et câblés dans le cadre du processus
de construction.
REMARQUE Il n'est pas nécessaire de régler les paramètres différentiels/
hystérésis si l'unité fait partie d'un système multi-étages correctement
configuré.
Lorsque les refroidisseurs sont fournis dans le cadre d'un système modulaire, les tâches
suivantes doivent être effectuées :
1. Effectuez des raccordements d'eau réfrigérée et d'eau de mer entre chaque étage.
2. Établissez des connexions réseau (physiques et d'adressage réseau) entre chaque
étage.
3. Vérifiez que la version du micrologiciel est la même entre chaque étage.
4. Configurez le panneau de commande à distance.
8.1
Câblage du système
AVERTISSEMENT ! Il existe un danger d'électrocution
Le non-respect de l'avertissement suivant peut entraîner des blessures graves,
voire mortelles.
Soyez prudent lorsque vous travaillez à proximité d'un équipement sous
tension.
Le PLC est livré avec une connexion Modbus 3 fils faisant partie du boîtier électrique.
Cette connexion est utilisée pour la configuration à plusieurs étages et la mise en réseau
d'un système de gestion de navire.
Les détails du câblage d'un système varient en fonction de ses composants et de sa
configuration. Tenez compte des considérations suivantes lors du câblage du système :
• Tous les fils sont de calibre 18, sauf indication contraire.
• Acheminer tous les fils de masse vers la cosse de masse dans la boîte.
• Calibres des fils de la pompe ou du panneau de relais de pompe (PRP).
• Les pompes plus grandes que 0,75 hp (0,56 kW) nécessitent un PRP ou un PLC OTS
avec contacteurs de pompe.
• Certains refroidisseurs ont un seul pressostat basse pression (LP), d'autres en ont deux
en série.

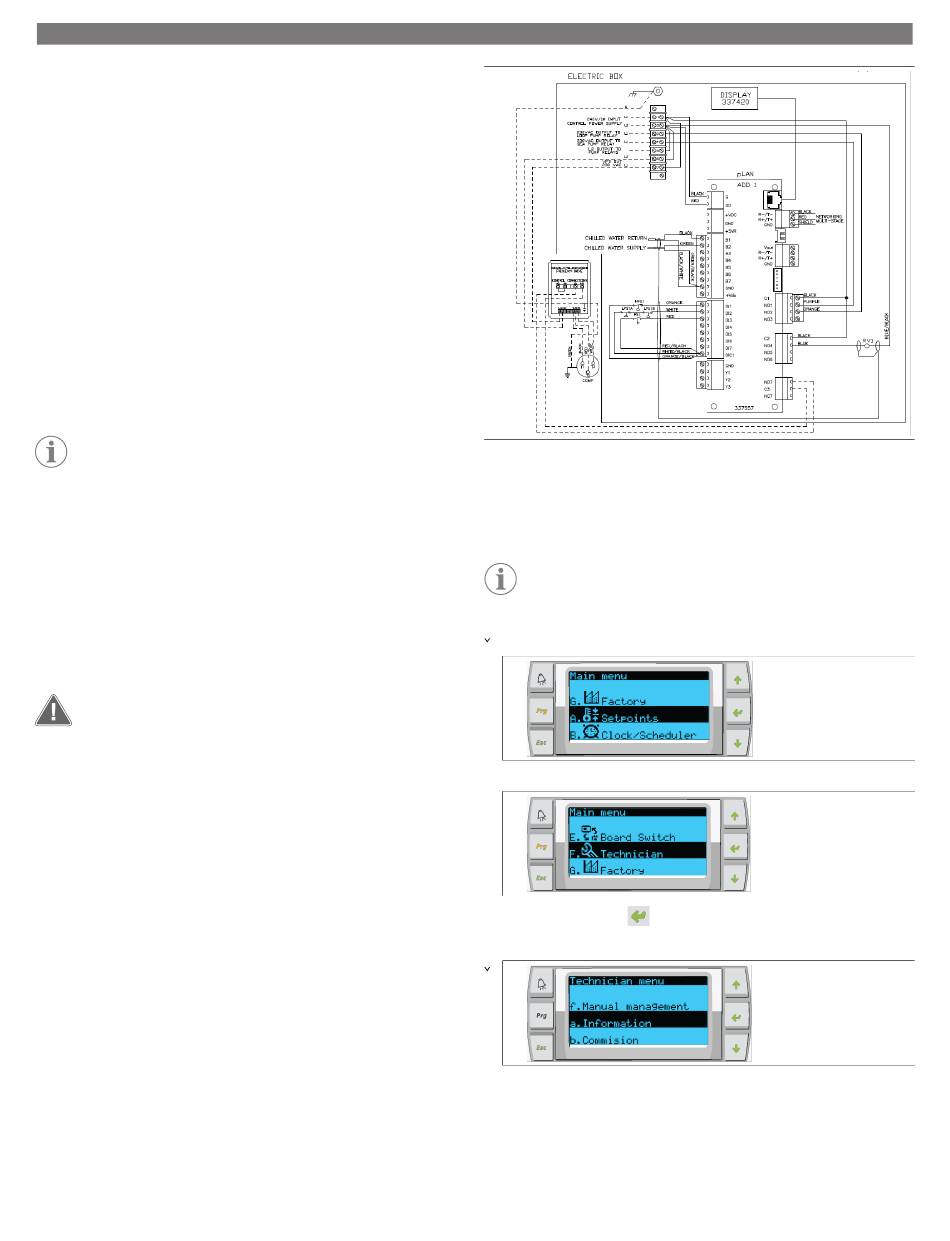

Le schéma suivant est un exemple de configuration de câblage de base.
38
8.2
Vérification du micrologiciel
Pour que le système fonctionne correctement, tous les étages doivent exécuter la même
version du micrologiciel. Procédez comme suit pour afficher les informations de version
du micrologiciel d'un étage :
REMARQUE Si les versions du micrologiciel ne sont pas les mêmes, le
micrologiciel du PCB doit être mis à jour par un technicien Dometic agréé.
1. Appuyez sur la touche Prg (programme).
L'écran Main menu s'affiche.
2. Faites défiler vers le haut ou vers le bas pour sélectionner Technician.
• Appuyez sur la touche
(enter).
• Si vous êtes invité à entrer un mot de passe, entrez le mot de passe de
service
.
3156
3. Sélectionnez Information.
