9.2.2
Refrigeración
El sistema inicia automáticamente la refrigeración en función de la temperatura de
consigna. La bomba funciona como se describe en
página 54.
La placa activa el relé del compresor si la temperatura del agua de retorno/suministro
está por encima de la temperatura de consigna de refrigeración y ha transcurrido el
retardo de cambio de etapa. El compresor sigue funcionando hasta que se alcanza la
temperatura de consigna de refrigeración o hasta que se produce una condición de
alarma.
Una etapa tiene un tiempo de ejecución mínimo de 100 segundos antes de poder
apagarse y un tiempo de desconexión mínimo de 120 segundos antes de volver a
habilitarse. Se requiere un tiempo mínimo de encendido para garantizar que el sistema
no entra en un ciclo continuo de encendido y apagado, lo que impediría al compresor
calentarse adecuadamente. Así se lubrica correctamente el sistema. Si el sistema solicita
que se active o desactive una etapa, se utilizará la siguiente disponible que cumpla los
criterios de cambio de etapa.
La caída de carga se produce en el funcionamiento de varias etapas cuando se el
equipo se aproxima a la temperatura de consigna de agua refrigerada. La válvula
de inversión se conmuta para aliviar la presión del cabezal al final de un ciclo de
funcionamiento del compresor.
Seleccione Cool en la pantalla táctil o con los botones de la pantalla.
9.2.3
Calefacción
El sistema inicia automáticamente la calefacción en función de la temperatura de
consigna. La bomba funciona como se describe en
página 54.
Calefacción de ciclo inverso
El relé de la válvula de inversión se activa para hacer funcionar el dispositivo en el modo
de calefacción de ciclo inverso. El PLC activa el relé del compresor si la temperatura
del agua de retorno/suministro está por debajo de la temperatura de consigna de
refrigeración y ha transcurrido el retardo de cambio de etapa. El compresor sigue
funcionando y la válvula inversora sigue activa hasta que se alcanza la temperatura de
consigna de calefacción o se produce una condición de alarma.
Seleccione Heat en la pantalla táctil o con los botones de la pantalla.
Calefacción eléctrica
El PLC activa el relé de calefacción si la temperatura del agua de retorno/suministro está
por debajo de la temperatura de consigna programada y ha transcurrido el retardo de
cambio de etapa en una configuración de varias etapas.
Seleccione Electric Heat en la pantalla táctil o con los botones de la pantalla.
9.3
Activación de la calefacción eléctrica

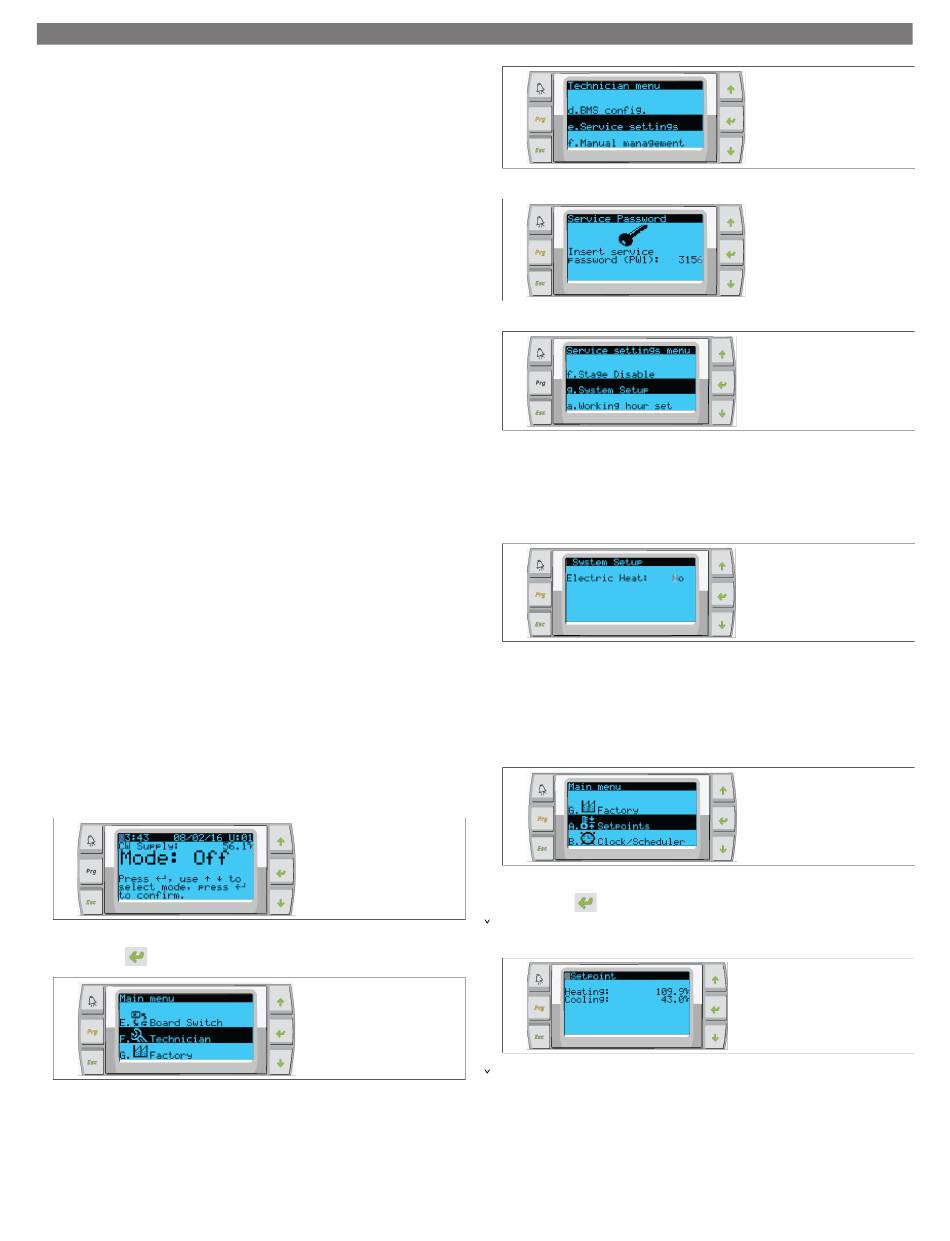

1. Pulse el botón Prg (programa).
2. Baje hasta Technician.
3. Pulse el botón
(introducir).
4. Baje hasta Service settings.
5. Pulse el botón introducir.
Funcionamiento de la bomba
en la
Funcionamiento de la bomba
en la
6. Introduzca la contraseña de servicio
7. Baje hasta System Setup.
8. Pulse el botón introducir.
9. Baje hasta Electric Heat.
10. Pulse el botón introducir.
11. Suba o baje para cambiar el ajuste.
12. Pulse el botón introducir dos veces.
9.4
Establecimiento de las temperaturas de consigna
1. Pulse el botón Prg (programa).
2. Baje hasta Setpoints.
3. Introduzca la contraseña de usuario
4. Suba o baje para seleccionar las temperaturas de consigna: Heating, Cooling.
5. Pulse el botón
(introducir).
Se cambia el valor de temperatura de consigna de calefacción.
6. Pulse el botón introducir.
Se cambia la temperatura de consigna de la calefacción.
9.5
Ajuste de hora y fecha
1. Pulse el botón Prg (programa).
.
3156
.
1234
ES
55
