9 Betjening

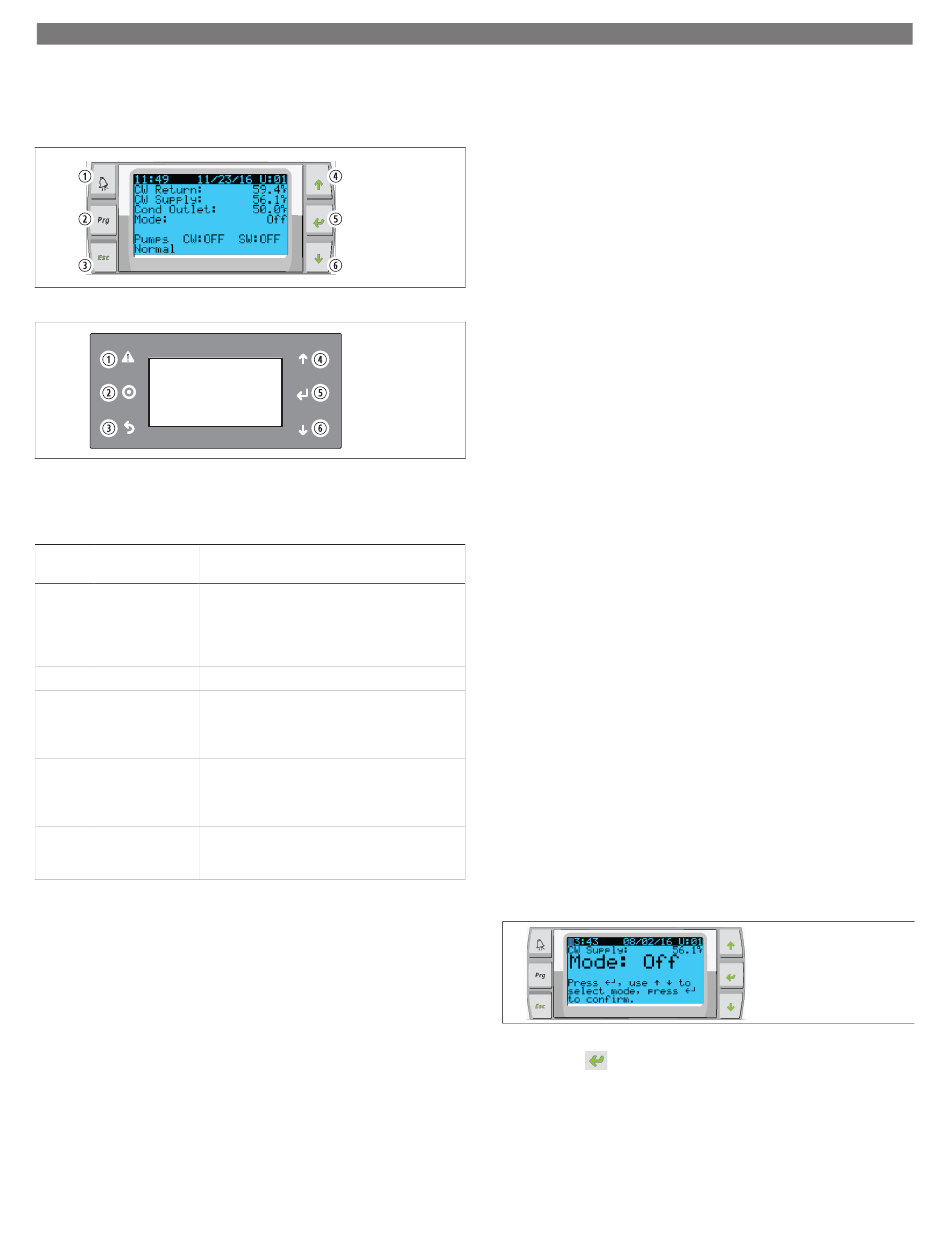

9.1 Navigering på LCD-displayet

PGD1-display

PLDPRO-display
Skærmene viser systemets status. De viste oplysninger afhænger af, om systemet er
en konfiguration med en eller flere trin. Skærmrækkefølgen og menuindstillingerne
afhænger af, hvilke funktioner der er aktiveret.
Billedfor- Knap Beskrivelse
klaring
1 Alarm Denne styreenhed blinker rødt, hvis der er en aktiv alarm.
Tryk på alarmknappen for at åbne skærmen med den akti-
ve alarm. Hvis du trykker på alarmknappen og holder den
nede i 3 sekunder, slettes den aktive alarm, hvis fejlen er
blevet udbedret.
2 Program Denne knap viser systemmenuerne.
3 Forlad Denne knap forlader skærmen og viser den tidligere
skærm. Hvis du trykker på ESC flere gange, vises main me-
nu. Efter 3 minutters inaktivitet vender skærmen automa-
tisk tilbage til hovedstatusskærmen.
4 og 6 Rul op og Rul ned Disse knapper bruges til at gå gennem menupunkterne,
ændre værdier i felter som f.eks. nominelle værdier og
navigere fra skærm til skærm, når den blinkende markør er
i skærmens øverste venstre hjørne.
5 Enter Denne knap bekræfter valgene af menupunkter. Hvis du
trykker på denne knap flere gange, flyttes markøren til
skærmens øverste venstre hjørne.
9.2 Driftstilstande
De vigtigste dristilstande afgør, om enheden genererer opvarmning eller køling:
køletilstand, opvarmningstilstand og elektrisk opvarmningstilstand. Pumpedrien
koordineres med disse tilstande.
9.2.1 Pumpedrift
Pumpetilstandene justeres eer behov i systemets dristilstand.
Koldtvandspumpe
Koldtvandspumperelæet lukker, hvis systemet er i opvarmnings- eller køletilstand.
Pumpen aktiveres fem sekunder, før det første trin aktiveres. Pumpen er tilkoblet til
kontinuerlig dri, når systemet er aktiveret.
110
Havvandspumpe
Havvandspumpen har valgbare dristilstande mellem kontinuerlig dri eller dri med
cyklus med kompressor. Standardkonfigurationen er at til- og frakoble med behovet.
Havvandspumperelæet lukker fem sekunder, før kompressoren starter i opvarmnings-
eller køletilstande. Den åbner fem sekunder eer, at den sidste kompressorcyklus er
afsluttet. Hvis nedsænkningsopvarmning er tilgængelig og anvendes, deaktiveres
havvandspumpen.
I en konfiguration med flere trin kan pumpeudgangene serieforbindes bag på enheden
for at forsyne pumperne med strøm. Det gør det muligt at forsyne pumperne med strøm
på alle trin, når de aktiveres og deaktiveres og som en redundant styring af pumperne.
9.2.2 Køling
Systemet begynder automatisk afkølingen afhængigt af den nominelle temperaturværdi.
Pumperne fungerer som beskrevet i Pumpedri
Kortet forsyner kompressorrelæet med strøm, hvis returvands-/
forsyningsvandstemperaturen er over den nominelle køleværdi, og
inddelingsforsinkelsen er forløbet. Kompressoren fortsætter med at køre, indtil den
nominelle køleværdi er nået, eller der foreligger en alarmtilstand.
Et trin har en min. dristid på 100 sekunder, før det kan frakobles, og en min.
frakoblingstid på 120 sekunder, før det aktiveres igen. Denne minimale tid er nødvendig
for at sikre, at systemet ikke til- og frakobles og ikke lader kompressoren opvarme
korrekt. Dette sikrer korrekt oliesmøring af systemet. Hvis systemet kræver, at et trin slås
til/fra, anvendes det næste tilgængelige trin, der opfylder inddelingskriterierne.
Belastningsreduktion forekommer i dri med flere trin, når man nærmer sig den
nominelle værdi for koldt vand. Kontraventilen skies for at aflaste trykhøjden ved
afslutningen af en kompressors driscyklus.
Vælg Cool på touchscreenen eller med displayknapperne.
9.2.3 Opvarmning
Systemet begynder automatisk opvarmningen afhængigt af den nominelle
temperaturværdi. Pumperne fungerer som beskrevet i
Opvarmning med omvendt cyklus
Kontraventilrelæet forsynes med strøm for at skie enheden til dri i
opvarmningstilstanden omvendt cyklus. PLC'en aktiverer opvarmningsrelæet, hvis
retur-/forsyningsvandets temperatur er under den programmerede nominelle
opvarmningsværdi, og inddelingsforsinkelsen er forløbet i konfiguration med flere trin.
Kompressoren fortsætter med at køre, og kontraventilen forbliver aktiveret, indtil den
nominelle opvarmningsværdi nås, eller der foreligger en alarmtilstand.
Vælg Heat på touchscreenen eller med displayknapperne.
Elektrisk opvarmning
PLC'en aktiverer opvarmningsrelæet, hvis retur-/forsyningsvandets temperatur er
under den programmerede nominelle værdi, og inddelingsforsinkelsen er forløbet i
konfiguration med flere trin.
Vælg Electric Heat på touchscreenen eller med displayknapperne.
9.3 Aktivering af elektrisk opvarmning
1. Tryk på knappen Prg (program).

2. Rul ned til Technician.
3. Tryk på knappen
(enter).
på side 110.
Pumpedri på side 110.
