IT
6. Seguire i passaggi riportati di seguito per selezionare l'indirizzo per Trm1 e Trm2 e
scegliere se è privato o condiviso:
a) Premere una volta il pulsante di invio per immettere l'indirizzo di Trm1, quindi
scorrere in alto o in basso per selezionare l'indirizzo appropriato (per gli indirizzi,
vedere il passaggio 2).
b) Premere il pulsante Enter.
Il cursore in Priv/Shared lampeggia.
c) Scorrere in alto o in basso per selezionare Pr, quindi premere il pulsante di invio.
Il cursore si trova accanto a Trm2.
d) Scorrere in alto o in basso per selezionare 32, quindi premere il pulsante di invio.
e) Scorrere in alto o in basso per selezionare Sh, quindi premere il pulsante di invio.
f) Premere il pulsante di invio altre due volte.
Il cursore si trova accanto a Ok?No.
g) Scorrere per selezionare Yes, quindi premere il pulsante di invio.
7. Collegare tutte le fasi insieme con il cavo di rete.
I dati di tutte le fasi vengono visualizzati nella schermata principale.
8. Se si utilizza un singolo display comune o un display remoto, configurarlo come
indirizzo 32.
8.5
Avvio
La centralina del climatizzatore può essere utilizzata come un impianto del climatizzatore
a fase singola o a più fasi. Durante la configurazione iniziale, il sistema è configurato per il
numero di fasi e le opzioni disponibili.
Scegliere fra controllo Return water o Supply water.
Selezionare i valori metrici o i valori imperiali visualizzati.
Il valore impostato dell'acqua refrigerata è inserito per la modalità Raffreddamento
e Riscaldamento. Una volta attivate, le pompe CW e SW vengono accese per il
funzionamento.
8.6
Controlli operativi
Una volta abilitato il PLC, il sistema esegue i controlli di pre-avvio. Il programma PLC
controlla tutti i flussostati CW per individuare eventuali guasti. Il PLC controlla anche gli
interruttori HP e LP per individuare eventuali guasti.
NOTA I guasti alle singole fasi disattivano solo quella fase.
82
9 Funzionamento
9.1

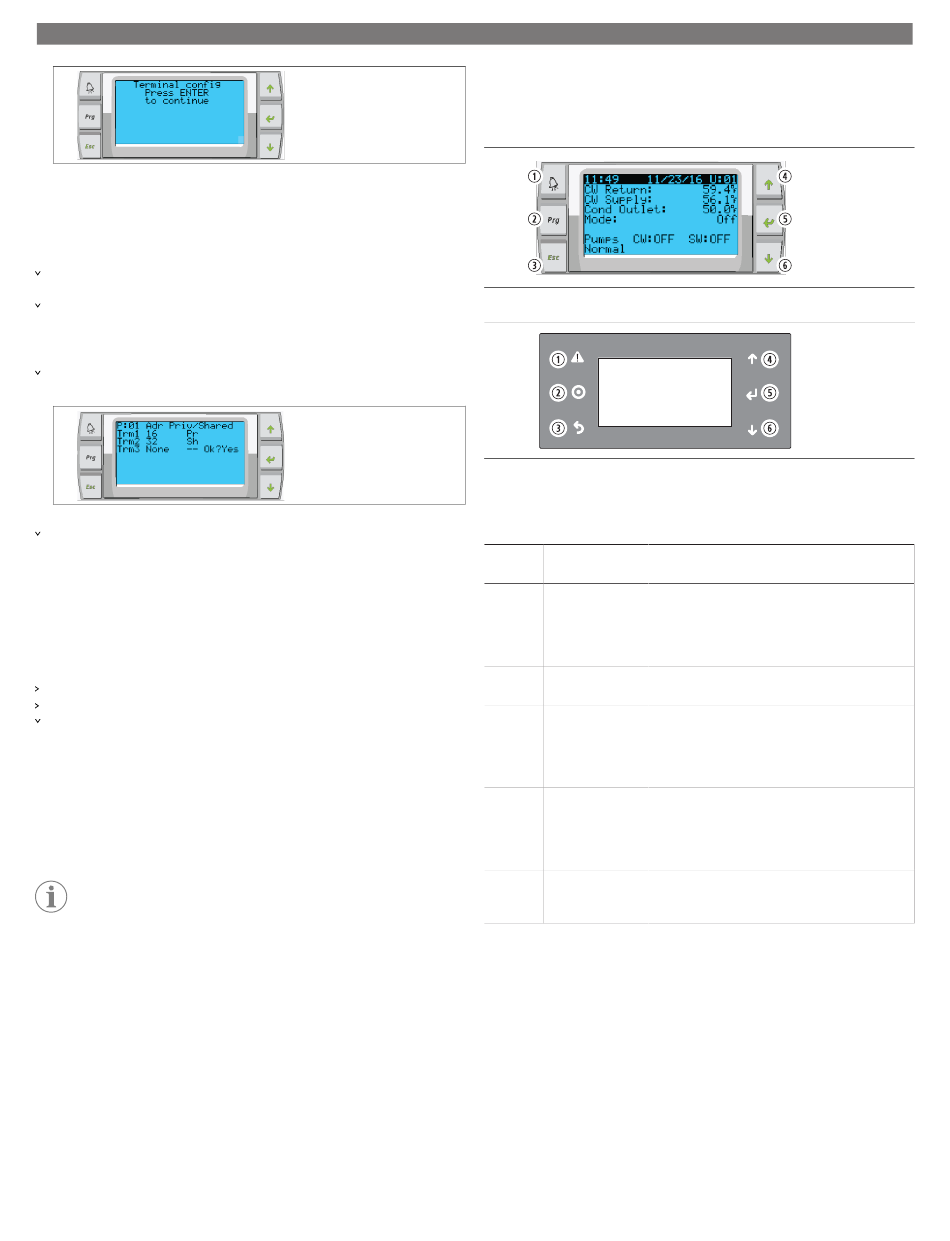

Navigazione nel display LCD
Display PGD1
Display PLDPRO
Le schermate mostrano lo stato del sistema. Le informazioni visualizzate dipendono
dalla configurazione del sistema a una o più fasi. L'ordine delle schermate e le opzioni di
menu dipendono da quali funzioni sono attivate.
Dida-
Pulsante
Descrizione
scalia
1
Allarme
Questo comando lampeggia in rosso se è presente un
allarme attivo. Premendo il pulsante di allarme si apre la
schermata di allarme attivo. Tenendo premuto il pulsante
di allarme per 3 secondi, l'allarme attivo viene cancellato
se il guasto è stato riparato.
2
Prg
Questo pulsante consente di visualizzare i menu del siste-
ma.
Esc
Questo pulsante consente di uscire dalla schermata e di
3
visualizzare la schermata precedente. Premendo più volte
il pulsante Esc viene visualizzato il main menu. Dopo 3 mi-
nuti di inattività, la schermata torna automaticamente alla
schermata di stato principale.
4 e 6
Freccia su e
Questi pulsanti consentono di scorrere le opzioni di me-
freccia giù
nu, modificare i valori in campi quali i valori impostati e di
spostarsi tra le varie schermate quando il cursore lampeg-
giante si trova nell'angolo superiore sinistro dello scher-
mo.
5
Enter
Questo pulsante conferma le selezioni delle opzioni di
menu. Premendo ripetutamente questo pulsante si sposta
il cursore nell'angolo in alto a sinistra dello schermo.
9.2
Modalità di funzionamento
Le principali modalità di funzionamento stabiliscono se il dispositivo genera calore
o raffreddamento: modalità raffreddamento, modalità riscaldamento e modalità
riscaldamento elettrico. Il funzionamento della pompa è coordinato con queste
modalità.
9.2.1
Funzionamento della pompa
Le modalità della pompa vengono regolate secondo necessità in base alla modalità
operativa del sistema.
