IT
La prima fase è attivata e il riscaldatore elettrico si avvia dopo che il flusso CW è stabile
per 10 s.
La prima fase continua a funzionare per 5 min prima di attivare la fase successiva del
riscaldatore. Se il circuito PID fa un richiesta, la fase successiva viene attivata.
8 Installazione
Il dispositivo può essere installato come climatizzatore autonomo o come parte di un
sistema a più fasi. L'impostazione predefinita di fabbrica è il climatizzatore autonomo.
I climatizzatori forniti su telaio sono configurati e cablati come parte del processo di
costruzione.
NOTA Non è necessario configurare le impostazioni differenziale/isteresi se
l'unità fa parte di un sistema a più fasi configurato correttamente.
Se fanno parte di un sistema modulare, è necessario completare le seguenti attività:
1. Realizzare i collegamenti dell'acqua refrigerata e dell'acqua di mare tra le singole
fasi.
2. Realizzare le connessioni di rete (indirizzi fisici e di rete) tra le singole fasi.
3. Verificare che la versione del firmware sia la stessa tra le singole fasi.
4. Configurare il pannello di controllo remoto.
8.1
Cablaggio del sistema
AVVERTENZA! Pericolo di scossa elettrica
La mancata osservanza di questa avvertenza potrebbe causare lesioni gravi o
mortali.
Prestare attenzione quando si lavora in prossimità di apparecchiature
alimentate.
Il PLC viene fornito con un collegamento Modbus a 3 fili come parte della centralina
elettrica. Questa connessione viene utilizzata per la configurazione a più fasi e la
connessione in rete a un sistema di gestione di imbarcazioni.
I dettagli sul cablaggio di un sistema variano a seconda dei componenti e della
configurazione. Durante il cablaggio del sistema, tenere presenti le seguenti
considerazioni:
• Tutti i fili sono di calibro 18, se non diversamente indicato.
• Collegare tutti i fili di terra al capocorda di messa a terra nella scatola.
• Dimensionare i fili per la pompa o per il pannello del relè della pompa (PRP).
• Pompe di dimensioni superiori a 0,75 hp (0,56 kW) richiedono un PRP o PLC OTS
con contattori della pompa.
• Alcuni climatizzatori sono dotati di un solo interruttore a bassa pressione (LP), alcuni
hanno due LP in serie.

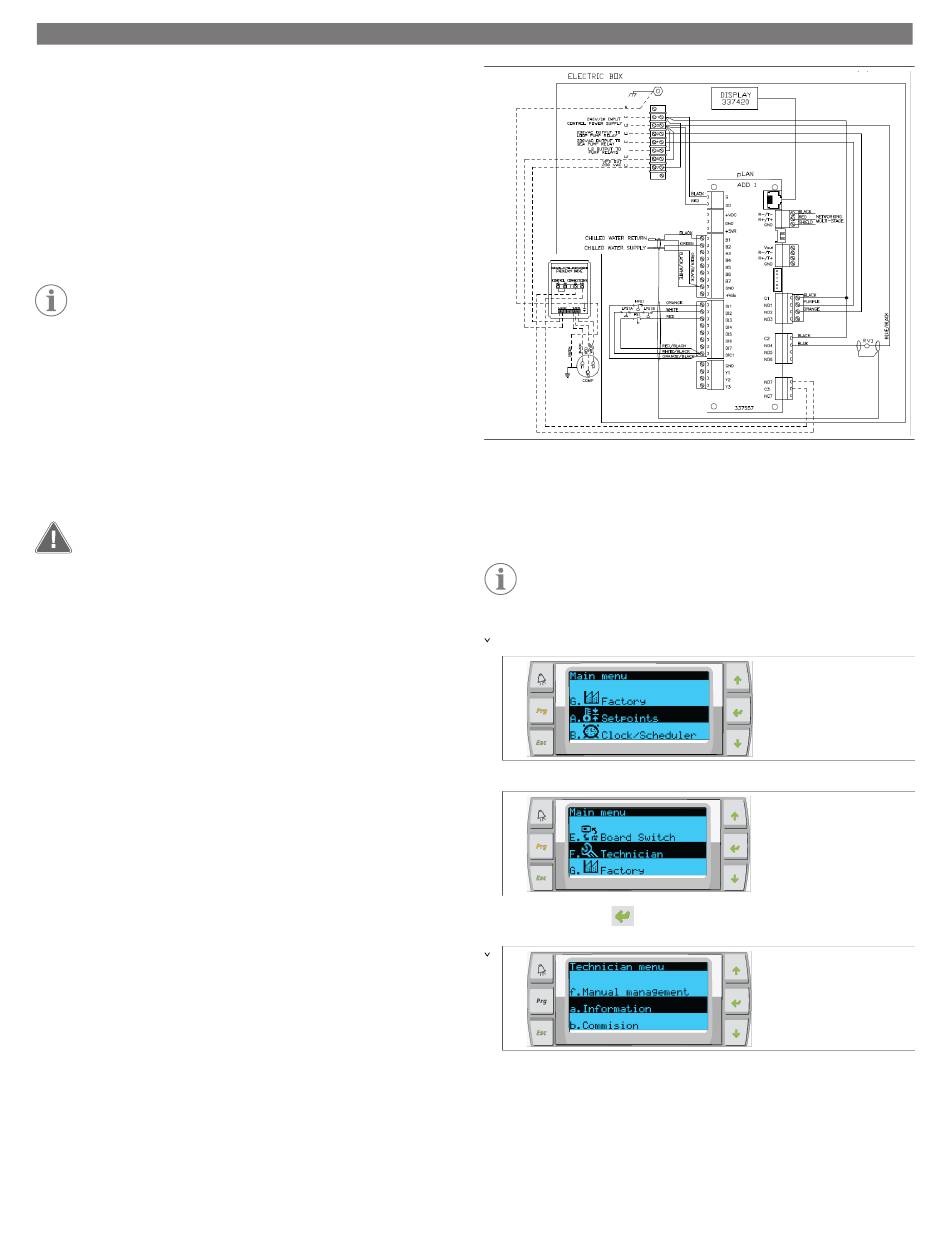

Lo schema seguente è un esempio di disposizione di base del cablaggio.
80
8.2
Verifica del firmware
Affinché il sistema funzioni correttamente, tutte le fasi devono essere eseguite con
la stessa versione del firmware. Procedere nel modo seguente per visualizzare le
informazioni sulla versione del firmware di una fase:
NOTA Se le versioni del firmware non coincidono, il firmware della scheda
PCB dovrà essere aggiornato da un tecnico approvato da Dometic.
1. Premere il pulsante Prg (program).
Viene visualizzata la schermata Main menu.
2. Scorrere in alto o in basso per selezionare Technician.
• Premere il pulsante
(enter).
• Se viene richiesta una password, immettere la password di servizio
3. Selezionare Information.
.
3156
