4. Faites défiler vers le bas pour afficher les informations sur la version du micrologiciel.

5. Répétez les étapes 1 à 4 pour chaque étage.
8.3 Configuration du réseau
1. Assurez-vous que les refroidisseurs ne sont pas reliés par des connexions réseau
(Modbus).
Les étages ne doivent pas pouvoir communiquer entre eux pendant la configuration
du réseau.
2. Mettez hors tension tous les étages sauf l'étage 2.
L'étage 1 nécessite des modifications minimales, il sera donc configuré en dernier.

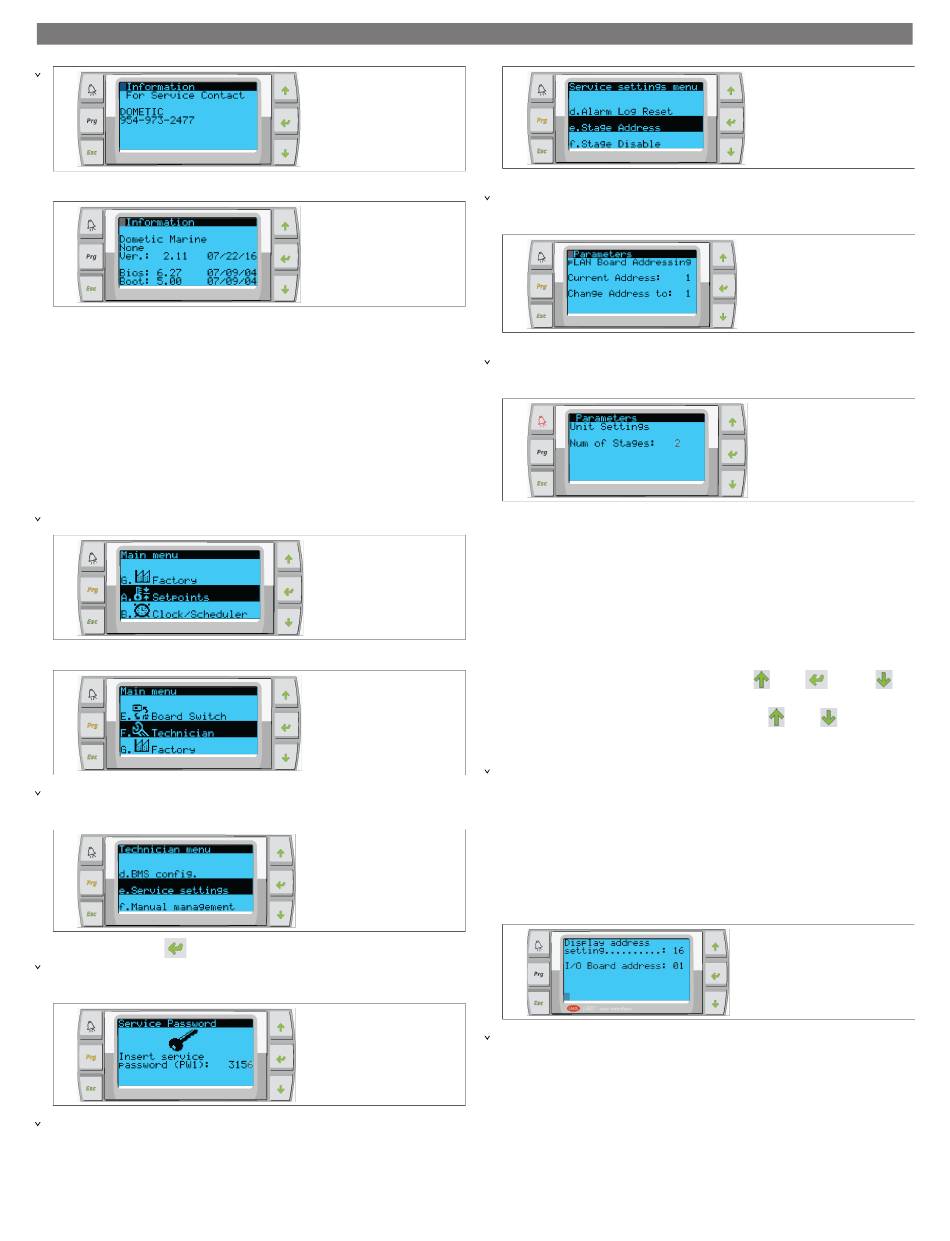

3. Appuyez sur la touche Prg (programme).
L'écran Main menu s'affiche.

4. Faites défiler vers le haut ou vers le bas pour sélectionner Technician.

L'écran Technician menu s'affiche.
5. Faites défiler jusqu'à Service settings.

6. Appuyez sur la touche
(enter).
L'écran Service Password s'affiche.
7. Saisissez le mot de passe de service

L'écran du menu Service settings s'affiche.
8. Sélectionnez Stage Address.
.
3156

9. Appuyez sur la touche ENTER.
L'écran Parameters s'affiche.
10. Remplacer l'adresse par 2 pour le refroidisseur 2, par 3 pour le refroidisseur 3, etc.

11. Appuyez sur la touche Scroll Down.
L'écran suivant s'affiche.
12. Appuyez plusieurs fois sur la touche ENTER pour sélectionner Num of Stages.

13. Ensuite, modifiez le Num of Stages en lui attribuant le numéro correct pour le
système actuel.
14. Pour plus d'étages, répétez les étapes 4 à 13.
15. Pour l'étage 1, effectuez uniquement les étapes 12 à 13 pour modifier le nombre
total d'étages.
8.4 Configuration des adresses d'affichage
1. Afficher l'écran de configuration :
• PGD1 : Appuyez simultanément sur les touches
(bas), et maintenez-les enfoncées pendant 6 secondes.
• PLDPRO : Appuyez simultanément sur les touches
Program pendant 6 secondes.
2. Appuyez sur la touche ENTER.
L'écran Display address setting s'affiche.
3. Faites défiler vers le haut ou vers le bas pour atteindre l'adresse de l'affichage par
étage :
• Étage 1 : 16
• Étage 2 : 17
• Étage 3 : 18
• Étage 4 : 19
• Étage 5 : 20
• Étage 6 : 21

Le message "Display address has been changed" s'affiche, puis l'écran devient
vierge.
4. Répétez la pression sur les trois touches à partir de l'étape 1 pour entrer dans la
configuration.
5. Appuyez trois fois sur la touche ENTER ou jusqu'à ce que l'écran suivant s'affiche.
FR
(haut), (enter) et
(haut), (bas) et
