TR
9 Kullanım
9.1

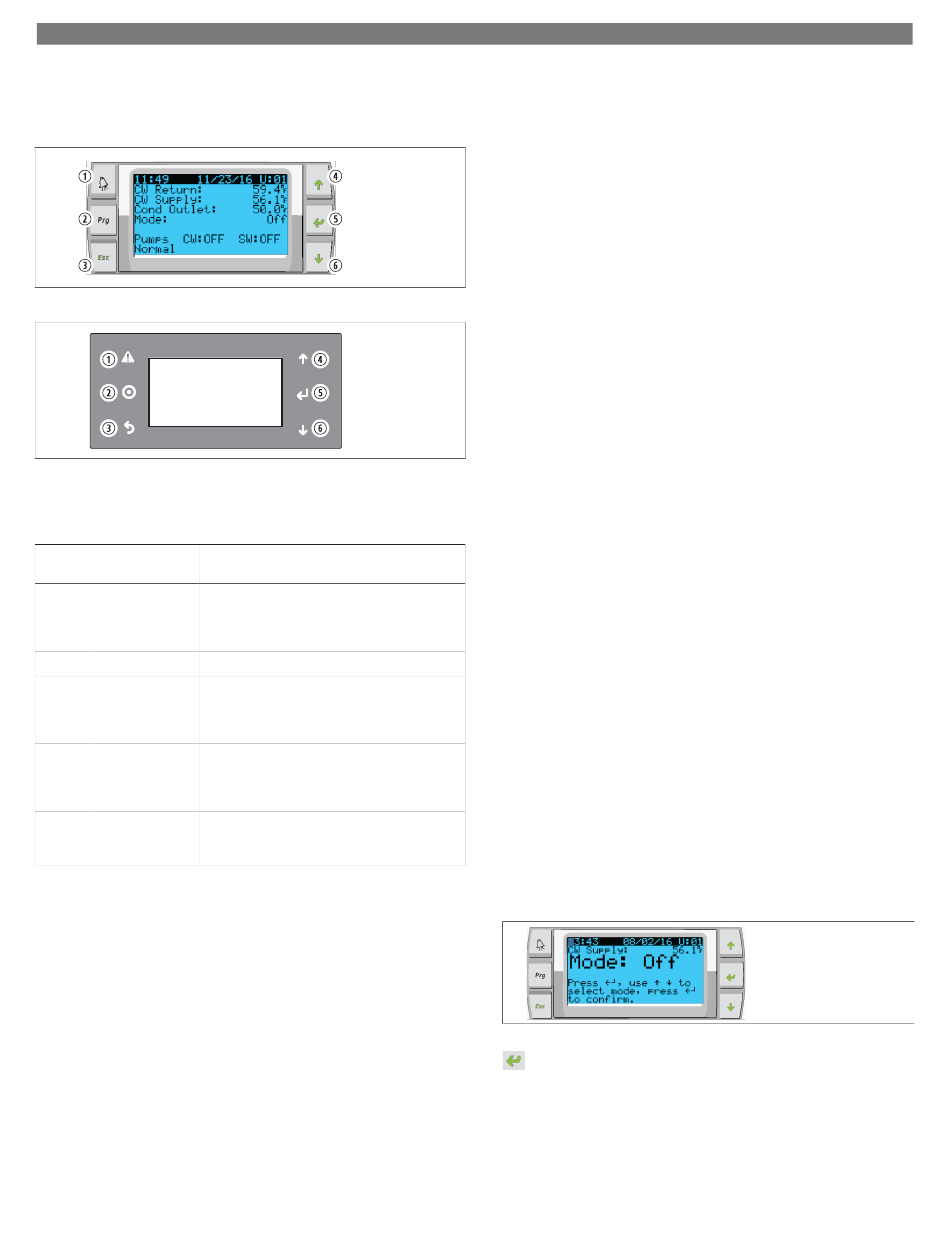

LCD ekranda gezinme
PGD1 ekran
PLDPRO ekran
Ekranlar sistemin durumunu gösterir. Görüntülenen bilgiler sistemin tek veya çok
kademeli bir konfigürasyona sahip olmasına bağlıdır. Ekran düzeni ve menü seçenekleri
hangi özelliklerin etkin olduğuna bağlıdır.
Şekildeki
Tuş
Adı
numarası
1
Alarm
Aktif bir alarm varsa bu kontrol kırmızı renkte yanıp söner.
Alarm düğmesine basıldığında etkin alarm ekranı açılır. Arı-
za giderilmişse, alarm düğmesini 3 saniye basılı tutmak ak-
tif alarmı siler.
2
Program
Bu düğme sistem menülerini görüntüler.
3
Çıkış
Bu düğme ekrandan çıkılarak bir önceki ekranın görüntü-
lenmesini sağlar. Çıkış düğmesine birkaç kez basıldığında
main menu görüntülenir. Ekran 3 dakika boyunca kullanıl-
madığında otomatik olarak ana durum ekranına döner.
4 ve 6
Yukarı ve aşa-
Bu düğmeler menü seçenekleri arasında gezinmek, ayar
ğı kaydırma
noktaları gibi alanlardaki değerleri değiştirmek ve yanıp
sönen imleç ekranın sol üst köşesindeyken ekrandan ekra-
na geçmek için kullanılır.
5
Giriş
Bu düğme menü seçeneği seçimlerini onaylar. Bu düğme-
ye tekrar tekrar basılması imleci ekranın sol üst köşesine ta-
şır.
9.2
Operasyonel modlar
Ana işletim modları, cihazın ısıtma veya soğutma yapıp yapmayacağına karar verir:
soğutma modu, ısıtma modu ve elektrikli ısıtma modu. Pompa işletimi bu modlarla
koordine edilir.
9.2.1
Pompa işletimi
Pompa modları, sistem çalışma modunun gerektirdiği şekilde ayarlanır.
Soğutulmuş su pompası
Sistem ısıtma veya soğutma modundaysa soğutulmuş su pompası rölesi kapanır. Pompa,
ilk kademe etkinleştirilmeden beş saniye önce etkinleştirilir. Sistem etkinleştirildiğinde
pompa sürekli çalışma için açılır.
228
Deniz suyu pompası
Deniz suyu pompası, sürekli çalışma veya kompresörlü çalışma arasında seçilebilir
çalışma modlarına sahiptir. Varsayılan yapılandırma taleple birlikte dönüşüm yapmaktır.
Deniz suyu pompası rölesi, kompresör ısıtma veya soğutma modlarında çalışmaya
başlamadan beş saniye önce kapanır. Son kompresör döngüsü tamamlandıktan beş
saniye sonra açılır. Daldırmalı ısıtma mevcutsa ve kullanılıyorsa, deniz suyu pompası
devre dışı bırakılır.
Çok kademeli bir konfigürasyonda pompa çıkışları, pompalara güç sağlamak için
ünitenin arkasında papatya zinciri şeklinde bağlanabilir. Bu, herhangi bir kademenin
açılıp kapatılırken ve pompalar için yedek bir kontrol olarak pompalara güç sağlamasına
olanak tanır.
9.2.2
Soğutma
Sistem, sıcaklık ayar noktasına bağlı olarak otomatik bir şekilde soğutmaya başlar.
Pompalar,
Pompa işletimi
sayfa 228 bölümünde açıklandığı gibi çalışır.
Kart, dönüş/besleme suyu sıcaklığı soğutma ayar noktasının üzerindeyse ve
kademelendirme gecikmesi tamamlandıysa kompresör rölesini enerjilendirir. Kompresör,
soğutma ayar noktasına ulaşılana veya bir alarm durumu oluşana kadar çalışmaya devam
eder.
Bir kademenin kapatılabilmesi için minimum 100 saniye çalışma süresi ve yeniden
etkinleştirilebilmesi için minimum 120 saniye kapalı kalma süresi vardır. Bu minimum
açık kalma süresi, sistemin kısa süreli açılıp kapatılmamasını sağlamak ve kompresörün
ısınmasına izin vermemek için gereklidir. Bu, sistemin uygun şekilde yağlanmasını
sağlar. Sistem bir kademenin açılmasını/kapatılmasını gerektiriyorsa, kademelendirme
kriterlerini karşılayan bir sonraki mevcut kademe kullanılır.
Soğutulmuş su, ayar noktasına yaklaşırken çok kademeli işletimde yük atma meydana
gelir. Kompresör çalışma döngüsünün sonunda tepe basıncını tahliye etmek için ters
çevirme valfi devreye girer.
Dokunmatik ekranda veya ekran düğmeleri ile Cool seçin.
9.2.3
Isıtma
Sistem, sıcaklık ayar noktasına bağlı olarak otomatik bir şekilde ısıtmaya başlar. Pompalar,
Pompa işletimi
sayfa 228 bölümünde açıklandığı gibi çalışır.
Ters çevrim ısıtma
Üniteyi Ters Çevrim Isıtma modunda çalışacak şekilde değiştirmek için ters çevirme
valfi rölesi enerjilendirilir. PLC, dönüş/besleme suyu sıcaklığı programlanan ısıtma
ayar noktasının altındaysa ve kademelendirme gecikmesi tamamlandıysa kompresörü
enerjilendirir. Isıtma ayar noktasına ulaşılana veya bir alarm durumu oluşana kadar
kompresör çalışmaya devam eder ve ters çevirme valfi enerjili kalır.
Dokunmatik ekranda veya ekran düğmeleri ile Heat seçin.
Elektrikli ısıtma
PLC, dönüş/besleme suyu sıcaklığı programlanan ısıtma ayar noktasının altındaysa ve
kademelendirme gecikmesi tamamlandıysa ısıtıcı rölesini enerjilendirir.
Dokunmatik ekranda veya ekran düğmeleri ile Electric Heat seçin.
9.3
Elektrikli ısıtmayı etkinleştirme
1. Prg (program) düğmesine basın.
2. Technician seçeneğine gidin.
3.
(giriş) düğmesine basın.
