2.4.2 Circulatiefunctie: Therm.des./dag.opw.(A)
Thermische desinfectie van de warmwaterboiler en het circulatiestation
ter voorkoming van legionella ( Drinkwaterverordening)
• Het gehele warmwatervolume en het circulatiestation worden dage-
lijks tot de voor de dagelijkse opwarming ingestelde temperatuur op-
gewarmd.

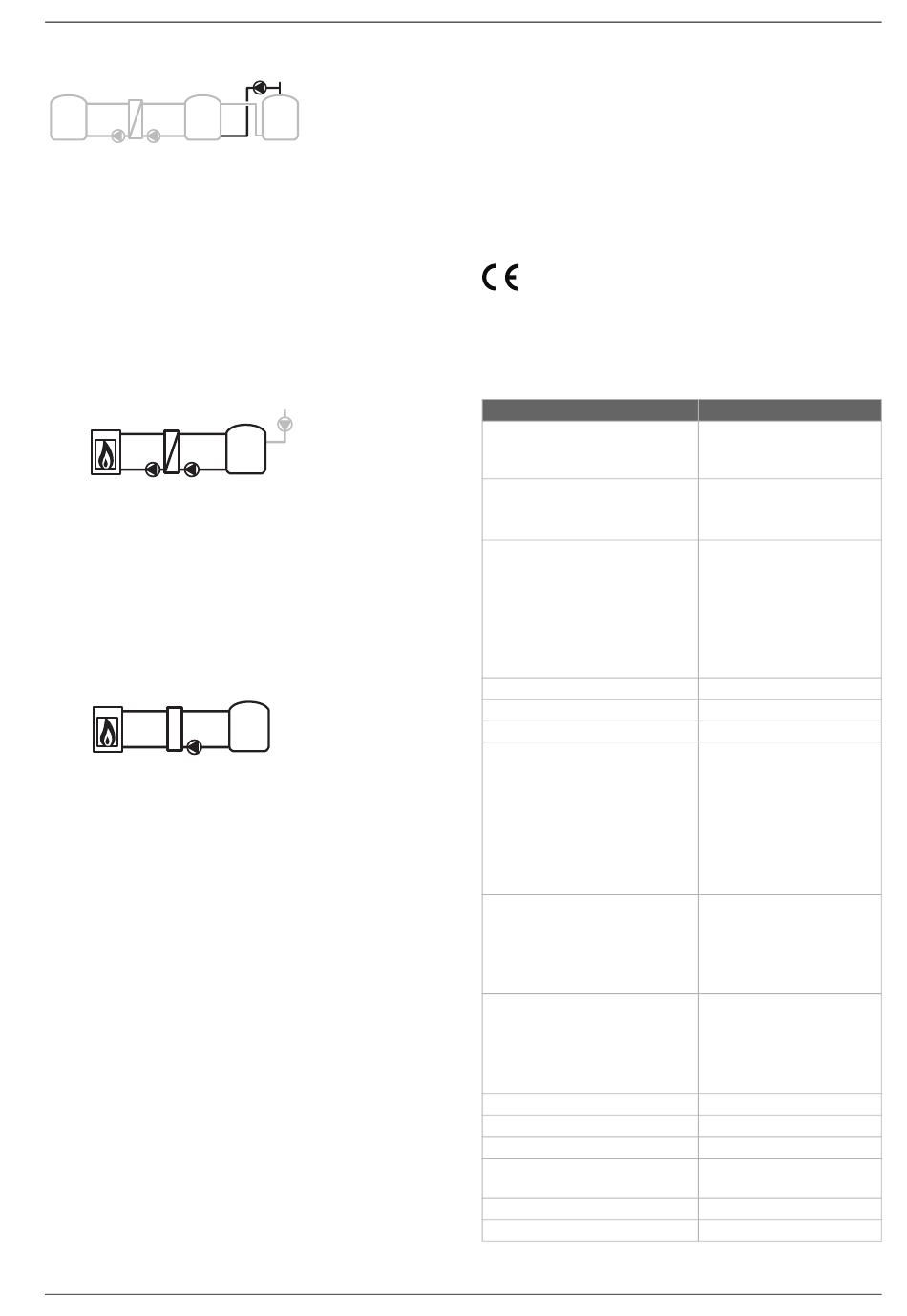

2.5 Beschrijving van het laadsysteem en de laadfuncties
Het laadsysteem draagt de warmte van de warmteproducent over aan
een warmwaterboiler of buffervat. De boiler wordt via toerentalgeregel-
de pompen op de ingestelde temperatuur verwarmd.
Laadsysteem (4)
Basislaadsysteem voor het laden van een warmwaterboiler
• Wanneer de temperatuur in de boiler met het inschakeltemperatuur-
verschil lager is dan de gewenste warmwatertemperatuur, wordt de
boiler opgewarmd.
Dit systeem is alleen met de bedieningseenheid CR 400/CW 400/CW
800/RC300/RC310 beschikbaar en wordt via de instellingen voor warm
water geconfigureerd. Een circulatiepomp kan worden aangesloten.
Laadsysteem (5)
Basislaadsysteem voor het laden van een buffervat voor woningstations
• Wanneer de temperatuur in het buffervat met het inschakeltempera-
tuurverschil lager is dan de gewenste boilertemperatuur, wordt het
buffervat opgewarmd.
• Th.desinf./dag.opw.b1 moet zijn uitgeschakeld.
• De evenwichtsflestemperatuur wordt via de evenwichtsflessensor T0
op de warmteproducent geregistreerd.
• De evenwichtsflessensor T0 moet als natte sensor worden geïnstal-
leerd.
• Wanneer de warmteproducent geen aansluiting voor een evenwichts-
flessensor T0 heeft, wordt de evenwichtsflessensor op de module via
aansluitklem TS1 aangesloten.
Dit systeem is alleen met de bedieningseenheid CR 400/CW 400/CW
800/RC300/RC310 beschikbaar en wordt via de instellingen voor warm
water geconfigureerd. Een circulatiepomp kan worden aangesloten.
MS 200 – 6721819173 (2020/02)
0 010 013 358-001
0 010 013 359-001
0010015813-001
2.6 Leveringsomvang
Afb. 1 aan het einde van het document:
[1] Module
[2] Boilertemperatuursensor (TS2)
[3] Sensor collectortemperatuur (TS1)
[4] Zak met trekontlastingen
[5] Installatiehandleiding
2.7 Conformiteitsverklaring
Dit product voldoet qua constructie en werking aan de Europese en nati-
onale vereisten.
Met de CE-markering wordt de conformiteit van het product
met alle toepasbare EU-voorschriften bevestigd, welke samen-
hangen met het aanbrengen van deze markering.
De volledige tekst van de conformiteitsverklaring is via internet beschik-
baar: www.bosch-thermotechnology.com.
2.8 Technische gegevens
Technische gegevens
Afmetingen (B × H × D)
Maximale geleiderdiameter
• Aansluitklem 230 V
• Aansluitklem laagspanning
Nominale spanningen
• BUS
• Netspanning module
• Bedieningseenheid
• Pompen en mengkraan
Zekering
BUS-interface
Opgenomen vermogen – standby
Maximaal vermogen
Maximaal vermogen per aanslui-
ting
• PS1; PS4; PS5; VS1/PS2/PS3
• VS2
Meetbereik boilertemperatuursen-
sor
• Onderste foutgrens
• Weergavebereik
• Bovenste foutgrens
Meetbereik collectortemperatuur-
sensor
• Onderste foutgrens
• Weergavebereik
• Bovenste foutgrens
Toegest. omgevingstemp.
Beschermingsklasse
Veiligheidsklasse
Identificatienummer
Temperatuur van de kogeldruktest 75 °C
Mate van vervuiling
Tabel 2
Gegevens betreffende het product
246 × 184 × 61 mm (overige
maten  afb. 2 aan het eind
van het document)
2
• 2,5 mm
2
• 1,5 mm
• 15 V DC (beveiligd tegen
ompolen)
• 230 V AC, 50 Hz
• 15 V DC (beveiligd tegen
ompolen)
• 230 V AC, 50 Hz
230 V, 5 AT
EMS 2/EMS plus
< 1 W
1100 W
• 400 W (hoogrendement-
pompen toegelaten;
max. <30 A gedurende
10 ms)
• 10 W
• < – 10 °C
• 0 ... 100 °C
• > 125 °C
• < – 35 °C
• – 30 ... 200 °C
• > 230 °C
0 ... 60 °C
IP 44
I
Typeplaat ( afb. 19 aan einde
van het document)
2
