Bosch MS 100 Notice D'installation

Masquer les pouces Voir aussi pour MS 100:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

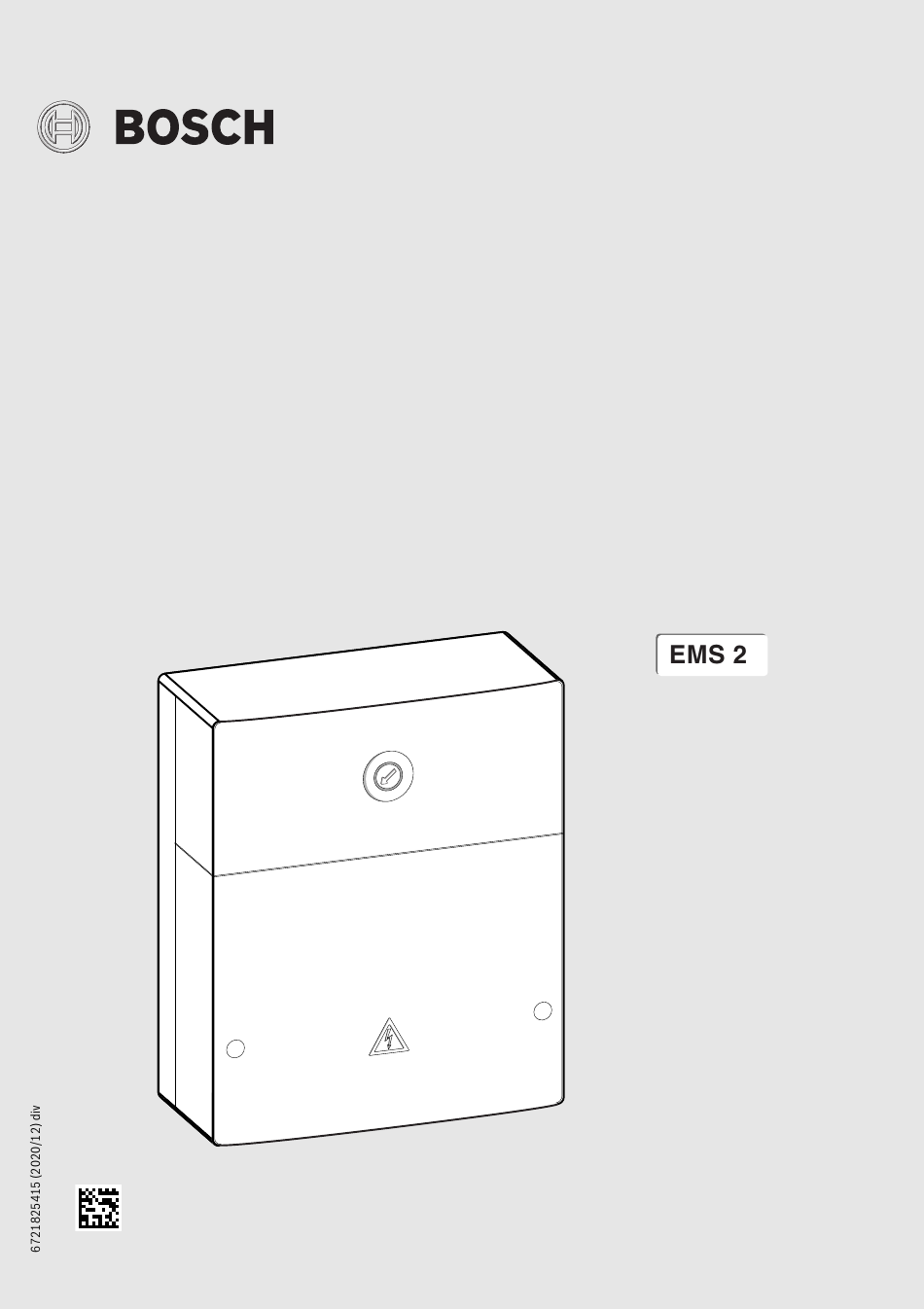

MS 100
Solarmodul
[de]
Installationsanleitung für die Fachkraft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
[fr]
Notice d'installation pour le spécialiste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
[it]
Istruzioni per l'installazione per il tecnico specializzato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
[nl-BE]
Installatiehandleiding voor de vakman . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 6
5 6
4
4
7
7
3
3
8
8
2
2
9
9
1
1
10
10
0
0
. . . . . . 2
. . . . . 24
. . . . . 48
. . . . . 72
0 010 013 205-001
