MONTAGE ET PRÉPARATION
(7.1)

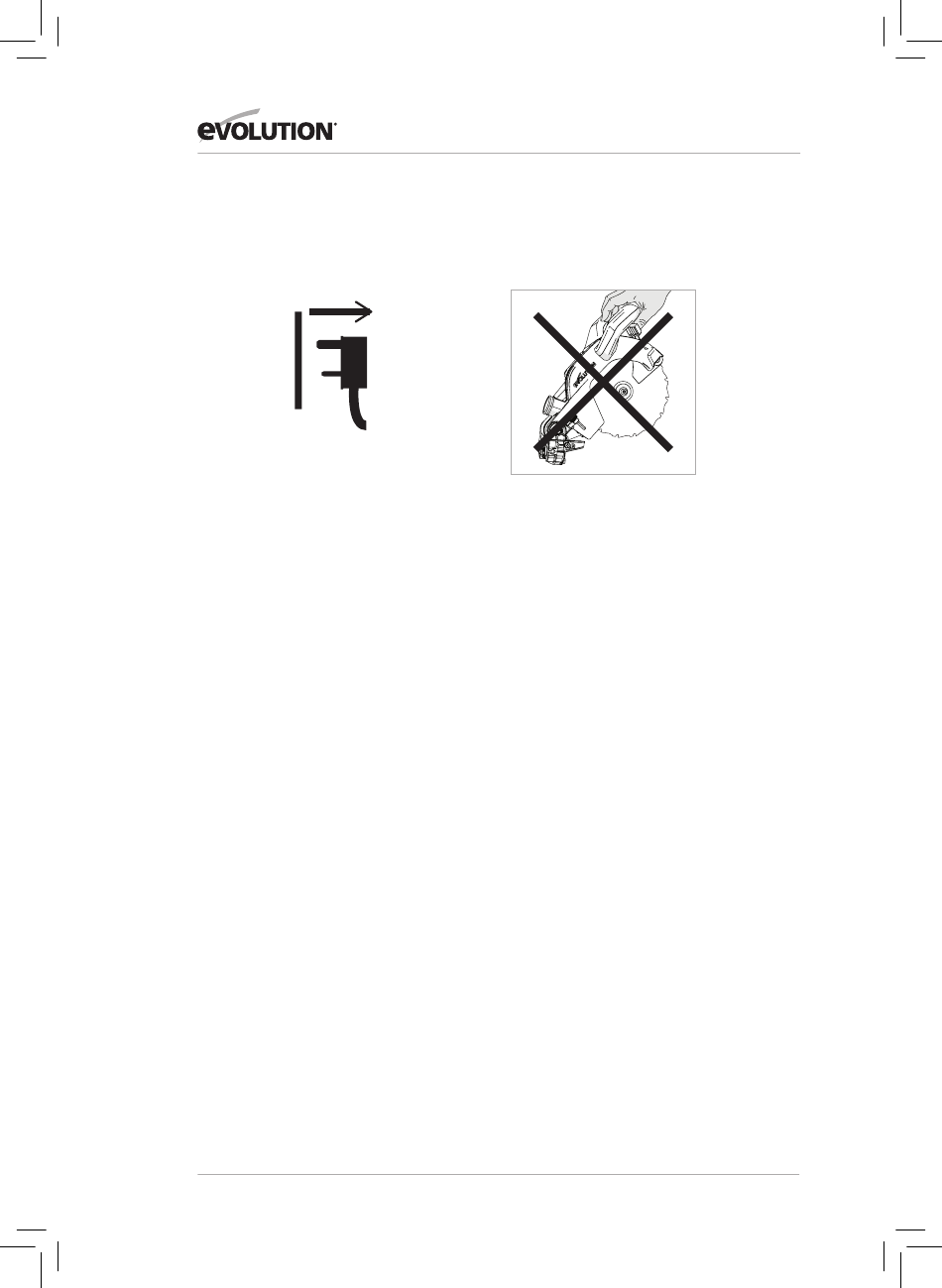

ATTENTION : Débranchez toujours la scie
de l'alimentation électrique avant de faire
des réglages.
La mise en service de cette machine nécessite un
montage mineur.
En montant cette machine, le propriétaire/
l'utilisateur pourra mieux comprendre ses
fonctionnalités avancées. L'utilisateur devrait
pouvoir exploiter le potentiel complet de la
machine une fois cette dernière en service.
Remarque : Prenez connaissance des
diagrammes représentant la machine montée.
Vous pourrez alors mieux la comprendre et vous
pourrez la monter plus facilement.
OUTILS NÉCESSAIRES
POUR LE MONTAGE ET
LES RÉGLAGES
Clé hexagonale : fournie et située dans un
support de rangement spécifique sur la machine.
(Fig. 1)
Tournevis plat : non fourni.
Clé 10 mm : non fournie.
Clé hexagonale 5 mm : non fournie.
Pinces : non fournies.
Remarque : Le processus de montage n'est à
réaliser qu'une seule fois.
Une fois le montage terminé, n'essayez pas de
démonter la machine.
La lame et d'autres petites pièces doivent
également être montées par le
propriétaire/l'utilisateur.
Remarque : Vous devez réaliser des vérifications
de sécurité à la fin du montage et avant
l'utilisation de la machine (voir page 33).
www.evolutionpowertools.com
ATTENTION : Ne branchez en aucun cas la tête
de coupe à l'alimentation électrique pour
tenter de l'utiliser comme une scie
circulaire manuelle.
LES DIFFÉRENTES PIÈCES
Quatre (4) pièces principales doivent être
assemblées (y compris la lame), et deux (2) autres
petites pièces doivent être connectées. De plus,
vous devrez également monter la lame (fournie).
• La base tournante et le collet du biseau (Fig. 2)
• Les glissières du chariot (Fig. 3)
• La tête de coupe (en position « verrouillée vers
le bas », comme au déballage) (Fig. 4)
• La lame (Fig. 5)
Remarque : La lame est la dernière pièce à
être montée. Elle ne doit être montée qu'après
la fin du processus de montage, une fois que
la machine a été soumise aux vérifications de
sécurité du montage. (voir page 33).
LE BOUTON DE VERROUILLAGE DE
L'ONGLET
(Fig. 6)
La bonde filetée du bouton de verrouillage de
l'onglet coulisse dans un trou à l'avant de la
poignée de verrouillage de l'onglet (Fig. 7) et
se visse dans un bossage fileté interne situé à la
base de la machine.
LE COLLET DU BISEAU
Le collet du biseau est fourni monté sur la
table tournante.
INSERTION DE LA GLISSIÈRE
DU CHARIOT
IMPORTANT : Si, pour quelque raison que ce
soit (dommages lors du transport, erreur de
déballage, erreur de l'utilisateur, etc.), les ergots
94
