Ouverture Et Levage De La Tete De Coupe; Vue D'ensemble De La Double Scie À Onglet - Evolution Rage 3-DB Traduction De La Notice D'emploi Originale

OUVERTURE ET LEVAGE DE
LA TETE DE COUPE
WARNING: To avoid serious injury, NEVER
perform the unlocking or locking procedure
unless the saw is OFF and the blade stopped.
Pour libérer la tête de coupe de
sa position basse :
• Appuyez doucement sur la poignée de coupe.
• Baissez la goupille de la tête de coupe
(Image A) et laissez la tête de coupe se
relever en position haute (Etape 1 & 2)
• La tête de coupe se relève automatiquement
dès qu'elle est libérée de sa position basse
(Etape 3)
• Elle se bloque automatiquement en
position haute.
Si la libération est difficile :
• Secouez doucement la tête de coupe de
haut en bas.
• Tournez en même temps la goupille dans
le sens des aiguilles d'une montre et
tirez-la vers l'extérieur.
48
www.evolutionpowertools.com
Fig. A
Step 1
Step 2
Step 3
www.evolutionpowertools.com

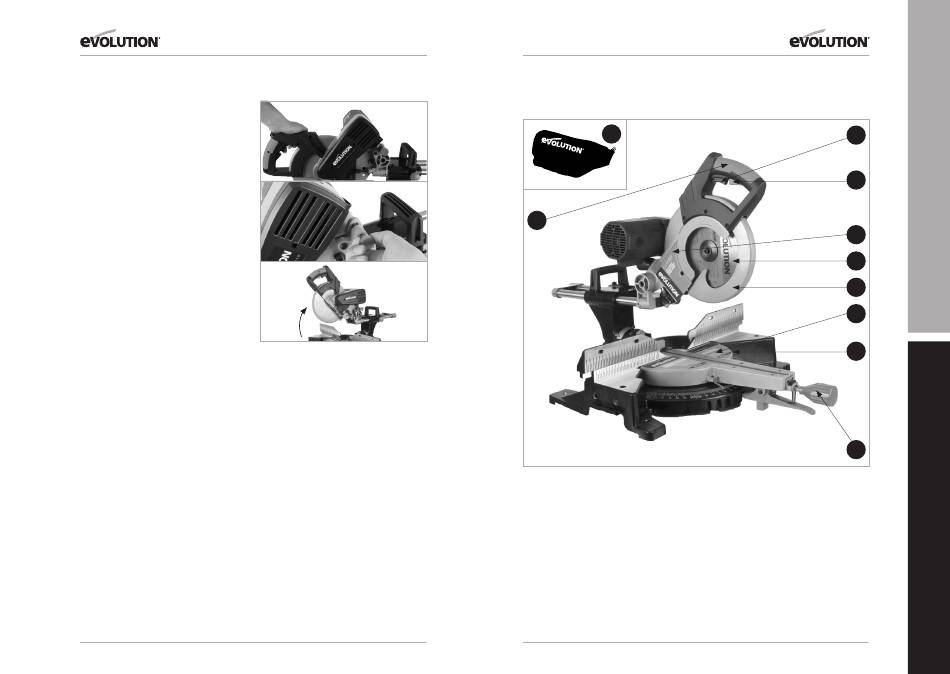

VUE D'ENSEMBLE DE LA DOUBLE SCIE À ONGLET
4
3
1. INTERRUPTEUR MARCHE/ARRÊT
2. GACHETTE DE BLOCAGE DE
PROTECTION DE LAME
3. POIGNÉE DE COUPE
4. SAC DE RÉCUPÉRATION DE POUSSIÈRES
(Accessoire en option)
5. DESSUS DE TABLEAU
49
1
2
8
9
7
5
6
10
6. TABLE PIVOTANTE
7. PROTECTION DE LAME INFÉRIEURE
8. PROTECTION DE LAME SUPÉRIEURE
9. LAME
10. MITRE HANDLE
EN
FR
