3.2.3 Svetsning av gummibuffert med
magnetisk elektrod.

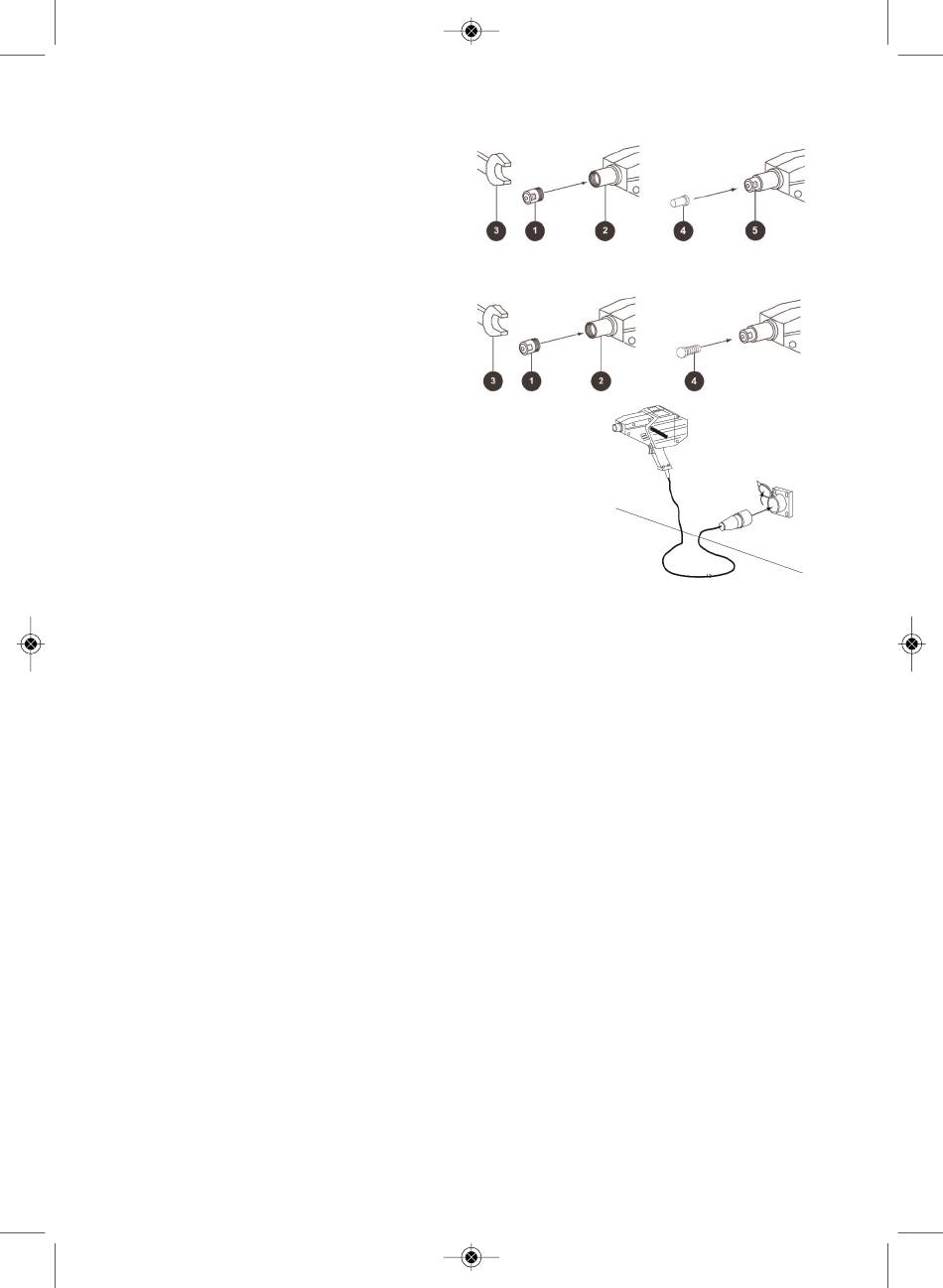

Elektrod (1) monteras på
svetsaggregatet.(2) med en nyckel NV10 (3)
Dra inte åt för hård så att koppartråden
skadas.Stick därefter in koppargängan (4) En
magnet (5) säkerställer att nitarna hålls på plats.
3.2.4 Svetsning av skruvar
Elektrod Ø 4
Elektrod för svetsning av förkopprade
skruvar M4x16 för montering div.detaljer
direkt på karossen.
Elektroden (1) monteras på toppen av
svetsaggregatet (2) med en nyckel NV10 (3)
Drag inte åt för hård så att koppargängan skadas.
Stick in M4 skruven (4).
3,3 Strömanslutning
När du har anslutit lämplig elektrod.
OBS!
Se alltid till att de elektriska egenskaperna i Er anläggning
med överensstämmer med tillverkare anvisningar för
användning av denna utrustning:
1-Fas 220-230 V - 50 Hz
Enheten är utrustad med en stickkontakt med skyddsklass IP44 enligt IEC 309 .
Pluggen (1) är kompatibel med eluttag (2).
Längden på kabeln som medföljer ROSPOT är 3000mm.
3,4 Använda svetsutrustningen
3.4.1 Förberedning av innehavaren
För korrekt svetsning av tillbehör (spikar, brickor, nitar, skruvar) måste
plåten vara helt fri från lackskikt.
Ytan måste också vara helt torr och fri från damm, fläckar av fett, olja och
fett.
3.4.2 Svetsning av tillbehör
Anbringa valt tillbehör spikar, brickor, nitar, skruvar) för det arbete som ska utföras till motsva-
rande elektrod (se figur nedan).
Greppa verktyget axel (1) och spaken (2). Anbringa elktrod motsvarande det tillbehör som ska
ansvetsas. Enheten hålls vertikalt mot plattan (3) med fullt tryck nedåt så att elektrodens spets
trycks mot bäraren (4). På detta sätt kommer både elektrodbäraröret (5) (ytterkant) och tillbehö-
ret (6) (spikar, etc.) i kontakt med plåten (7).
Avtryckaren (8) trycks in under max fem tiondelar av en sekund för att inte det fastsvetsade till-
behöret skall överhettas. För lång svetstid innebär att tillbehöret börjar glöda och slutresultatet
blir mindre slitstark.
VARNING!
Vänta minst 59 sekunder mellan varje svetsningstillfälle.
Följande arbetsfrekvens rekommenderas:
1 sek ON (Svetstid)
59 sek OFF (Paus)
med en maximal tid om 10 minuter
Rospot vägvisare:
Om flera svetsningar måste utföras skall en ny elektrod monteras och förnyas enligt ovanstå-
ende instruktion.
