Priváranie klincov (kolíkov) na vyťahovanie stlačených plechových dielov.
Priváranie krúžkov (podložiek) na vyťahovanie plechov hlavne v ťažko prístupných oblastiach.
Zahrievanie plechových dielov – vyrovnávanie plameňom pomocou ohriatych miest.
Priváranie nitov pre ochranné tesnenia (pryžové dorazy).
Priváranie skrutiek na pripevnenie krytov, dielov atď. priamo na karosériu.
2.2 Technické údaje
Napájanie:
Výkon 50 %:
Výkon 70 %:
Max. zvárací výkon:
Napätie naprázdno:
Max. jednosmerný prúd:
Hmotnosť prístroja:
Súprava - rozmery:
Celková hmotnosť súpravy:
2.3 Prípustné podmienky prostredia
Teplota : min.
: max.
(príležitostne pri teplote 350C)
Vlhkosť : min.
: max.

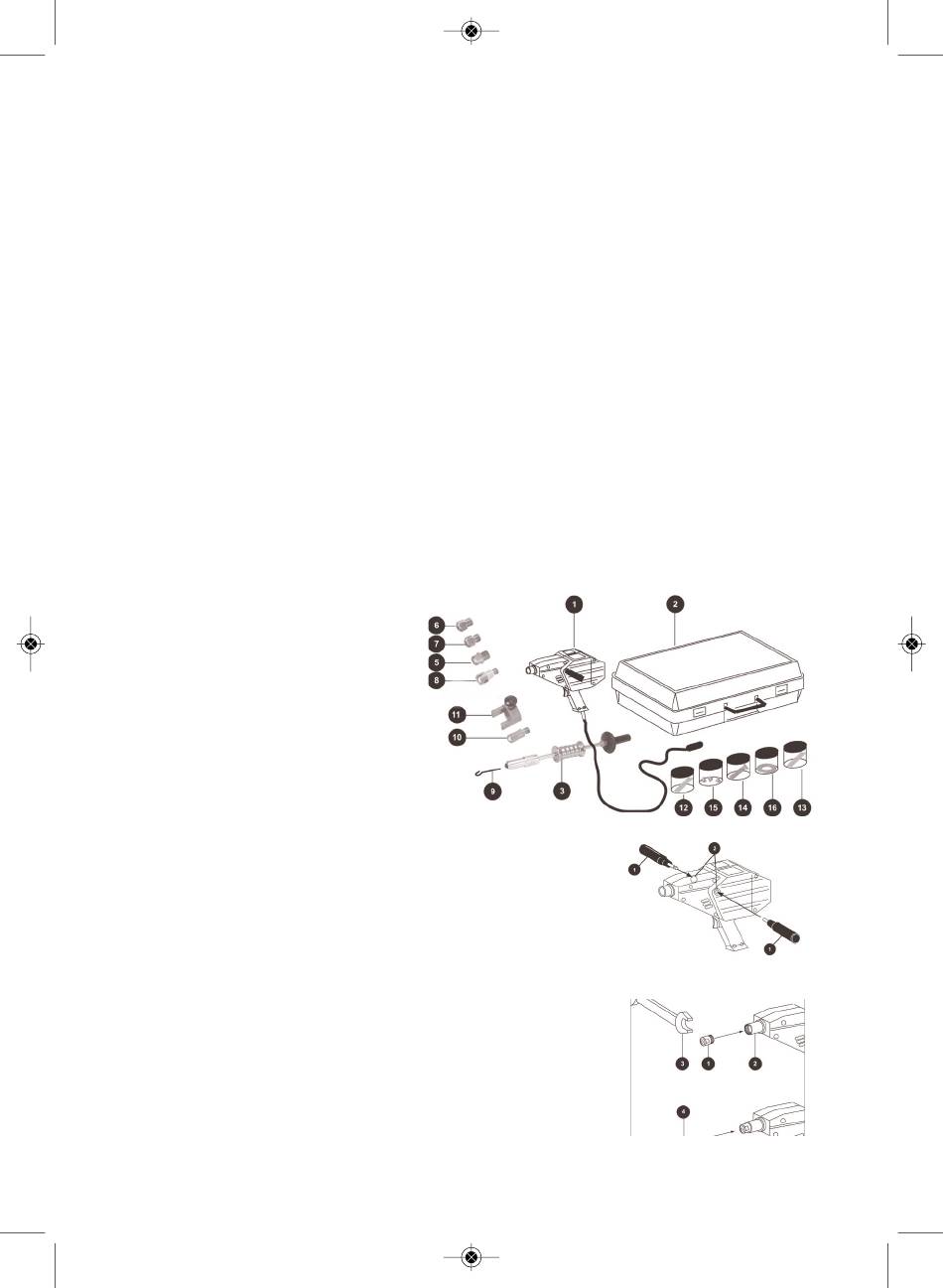

2.4 Značenie dielov
1x zvárací prístroj ROSPOT (1)
1x kufor (2)
1x kladivko (3)
1x elektróda pre klince o Ø 2-2,5 mm (5)
1x elektróda pre skrutky M4 (6)
1x magnetická elektróda (7)
1x elektróda pre krúžky (8)
1x hák pre krúžky (9)
1x ohrievacia elektróda (10)
1x hlavná elektróda (11)
500x klince o Ø 2 x 50 (12)
100x klince o Ø 2,6 x 50 (13)
100x pomedené skrutky M4x16 (14)
100x nity pre pryžové dorazy (15)
100x krúžky o Ø 16 mm (16)
3 Použitie prístroja
3.1 Montáž rukoväte
Zaskrutkujte postrannú rukoväť (1) do jedného z bočných otvorov (2)
podľa vlastnej voľby.
3.2 Výber elektródy
Prístroj ROSPOT je vybavený celým radom elektród, ktoré sú vhodné pre každé použitie.
3.2.1 Zváranie pre vyťahovanie
Elektróda pre zváranie pomedených klincov o Ø 2-2,6 mm, ktoré sa
používajú pre vyťahovanie tvarovaných plechov smerom von za pomoci
kladivka.
Naskrutkujte elektródu (1) na nosič elektródy na zváracom prístroji (2)
pomocou kľúča OK 10 (3). Pritom dbajte na to, aby nebola utiahnutá
príliš pevne, aby sa nepoškodil medený závit. Potom zasuňte klinec (4).
All manuals and user guides at all-guides.com
220 - 230 V 50 Hz
0,8 kW
2 kW
5,5 kW
3 V
2500 A
5,2 kg
642 x 903 x 122 mm
9,8 kg
50C
250C
20 %
90 %
