3.2.4. Zavarivanje vijaka

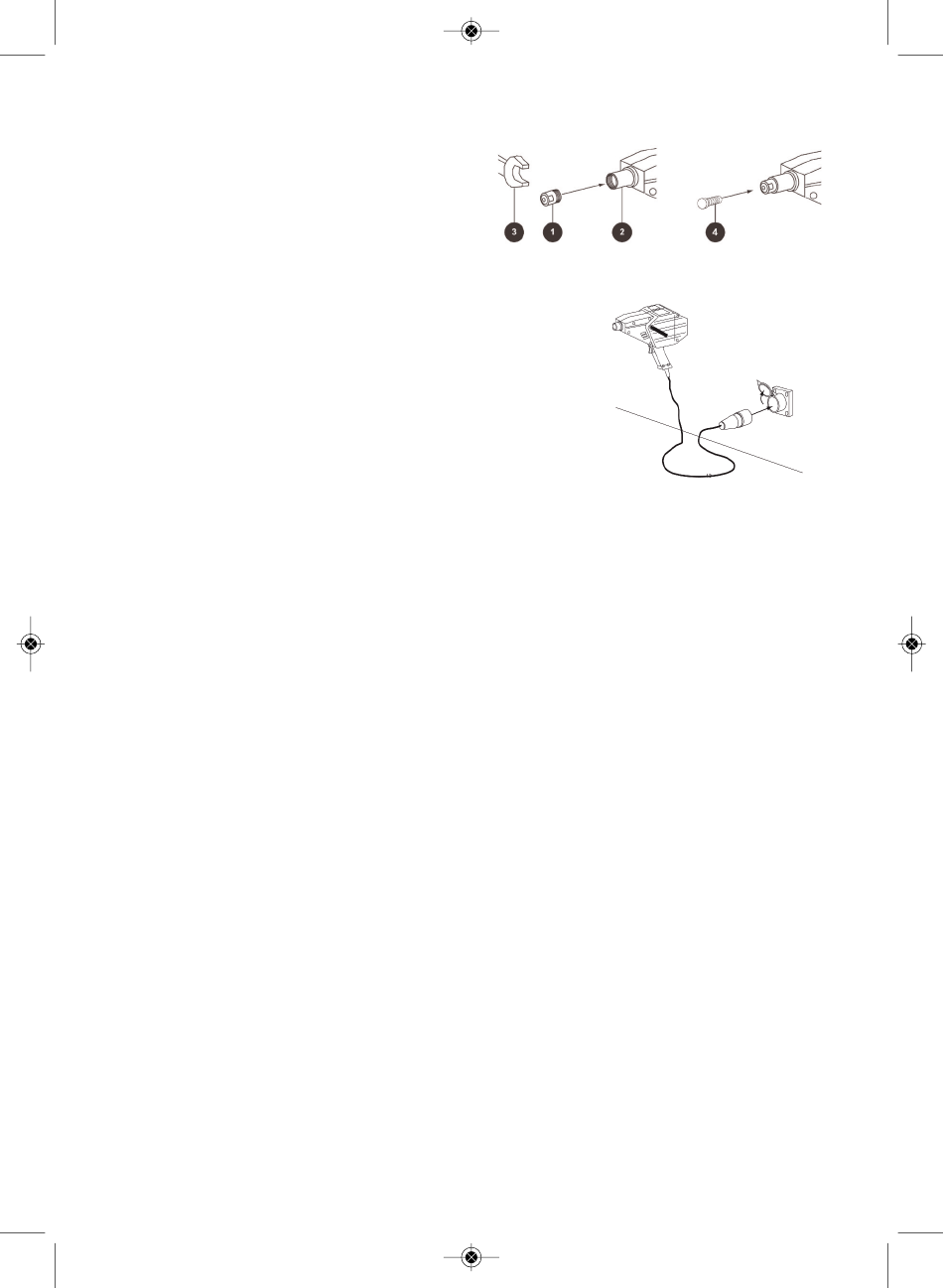

Elektroda Ř 4
Elektroda za zavarivanje bakrenih vijaka lećaste
glave M4x16 za pričvršćivanje kućišta, dijelova
itd...direktno na karoseriju. Elektrodu (1) zaviti sa
ključem SW10 (3) na vrh uređaja za zavarivanje (2).
Tijekom toga procesa obratiti pozornost na jačinu
zatezanja, kako se ne bi oštetio bakreni navoj. Nakon toga umetnuti vijak za zavarivanje M4 (4).
3.3. Napajanje
Uključivanje u struju tek nakon što se na uređaj umetne
odgovarajuća elektroda.
OPREZ !
Uvijek se uvjerite da je napon i njen priključak adekvatan
i prikladan za primjenu uređaja, tj. da odgovara specifikacijama
uređaja, koja su navedena od strane proizvođača:
220 – 230 V Jednofazni – 50Hz
Uređaj je opremljen sa utikačem zaštitne klase IP44 odredbe
IEC 309.
Utikač (1) utaknuti u jednu kompatibilnu schuko-utičnicu (2).
Tijekom toga obratite pozornost na dužinu kabela ROSPOT uređaja (3000 mm).
3.4. Priprema prije samog zavarivanje
3.4.1. Priprema nosača
Za besprijekorno zavarivanje popratnog pribora (čavala, podložaka, zakovica, vijaka), lim ne smije
biti prekriven sa lakom (bojom). Površina za zavarivanje mora biti suha, čista, nemasna itd...
3.4.2. Zavarivanje popratnog pribora
Odabrani pripadajući pribor (čavao, podlošku, zakovicu, vijak), postaviti na odgovarajuću
elektrodu (vidi sliku dolje). Uređaj pravilno uhvatiti za ručku (1) i bočnu ručku (2). Već postavljeni
pripadajući pribor na elektrodi, prisloniti na površinu za zavarivanje. Uređaj držati vertikalno (3) u
odnosu na lim i pritisnuti, tako da se vrh elektrode u potpunosti utisne (4). U ovom slučaju
dolazi do kontakta noseće cijevi elektroda (5) (vanjski kut), kao i pripadajućeg pribora (6) (čavao
itd...) sa limom (7).
Otponac (8) ne držati pritisnutim duže od par sekundi, tako da se pribor koji se zavaruje previše
ne zagrije.
Oprez
Nakon jednog procesa zavarivanja, pričekati koju minutu prije sljedeće primjene ROSPOTA.
Za primjenu, predviđena je sljedeća frekvencija:
1s ON (vrijeme zavarivanja)
1 min OFF (stanje mirovanja)
Za maksimalno vrijeme od 10 minuta
Rospot udaljiti, ukoliko želite nastaviti sa sljedećim procesom zavarivanja, na elektrodu postaviti
odabrani popratni pribor i kako je gore navedeno, nastaviti sa procesom zavarivanja.
