Připevněte hlavní elektrodu (3). Za tím účelem povolte upínací kolečko (4), až elektroda úplně
dosedne na držák elektrody na svařovacím přístroji (2). Potom kolečko opět utáhněte.
3.2.3 Svařování pro pryžové dorazy
Magnetická elektroda
Magnetická elektroda pro přivařování malých
nýtů pro pryžové dorazy.

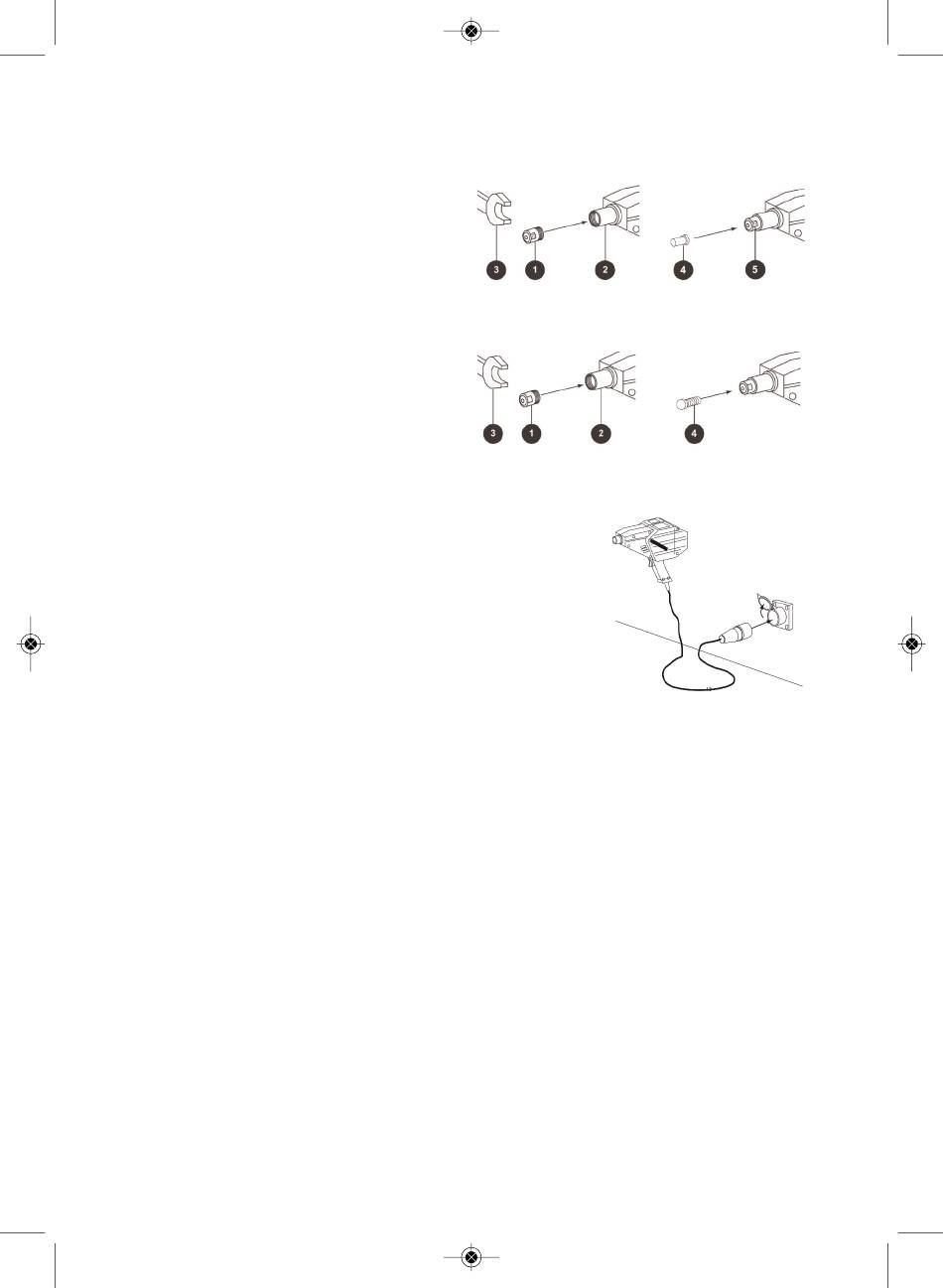

Našroubujte elektrodu (1) na nosič elektrody na
svařovacím přístroji (2) pomocí klíče OK 10 (3). Přitom dbejte na to, aby nebyla utažena příliš
pevně, aby se nepoškodil měděný závit. Potom zasuňte přivařovaný nýt (4). Magnet (5) zajistí,
aby nýt nesklouzl.
3.2.4 Přivařování šroubů
Elektroda o Ø 4
Elektroda pro přivařování poměděných šroubů
s čočkovitou hlavou M4x16 pro připevnění krytů,
dílů atd. přímo na karoserii.
Našroubujte elektrodu (1) na nosič elektrody na svařovacím přístroji (2) pomocí klíče OK 10 (3).
Přitom dbejte na to, aby nebyla utažena příliš pevně, aby se nepoškodil měděný závit. Potom
zasuňte přivařovaný šroub M4 (4).
3.3 Zapojení do sítě
Poté co jste namontovali elektrodu potřebnou pro příslušný zásah,
zapojte přístroj do sítě.
POZOR!
Vždy se ujistěte, že elektrické vlastnosti zařízení jsou v souladu
s údaji uvedenými
výrobcem pro použití tohoto přístroje:
220-230 V jedna fáze - 50 Hz
Přístroj je vybaven zástrčkou s typem krytí IP44 podle IEC 309.
Zasuňte zástrčku (1) do kompatibilní zásuvky s ochranným kontaktem (2). Přitom berte ohled na
délku kabelu dodaného s přístrojem ROSPOT (3000 mm).
3.4 Použití jednotlivých dílů svařovací soupravy
3.4.1 Příprava držáku
Pro bezchybné svařování dílů příslušenství (hřebíků, kroužků, nýtů, šroubů) musí být plech úplně
zbaven případných vrstev laků, kterými byl natřen.
Svařovaný povrch musí být navíc dokonale suchý a zbavený prachu, stop tuku, olejových
a mazivových filmů atd.
3.4.2 Přivařování dílů příslušenství
Zasuňte do odpovídající elektrody konkrétní díl příslušenství vybraný pro prováděnou práci
(hřebíky, kroužky, nýty, šrouby) (srov. vyobrazení dole).
Uchopte přístroj správně za hlavní (1) a postranní rukojeť (2). Přiložte díl příslušenství zasunutý
již do odpovídající elektrody na plech, ke kterému má být přivařen.
Podržte svařovací přístroj vertikálně vůči plechu (3) a zatlačte úplně dolů tak, aby byl nosný hrot
pro elektrodu (nosič elektrody) zatlačen dovnitř (4). Tímto způsobem se jak nosná trubka
pro elektrodu (5) (vnější hrana), tak i díl příslušenství (6) (hřebík atd.) dostane do kontaktu
s plechem (7).
Netiskněte spoušť (8) déle než pět desetin sekundy, aby nedošlo k přílišnému zahřátí
přivařovaného dílu příslušenství. V takovém případě by mohlo začít probíhat žíhání, což by mělo
za následek menší pevnost v tahu.
