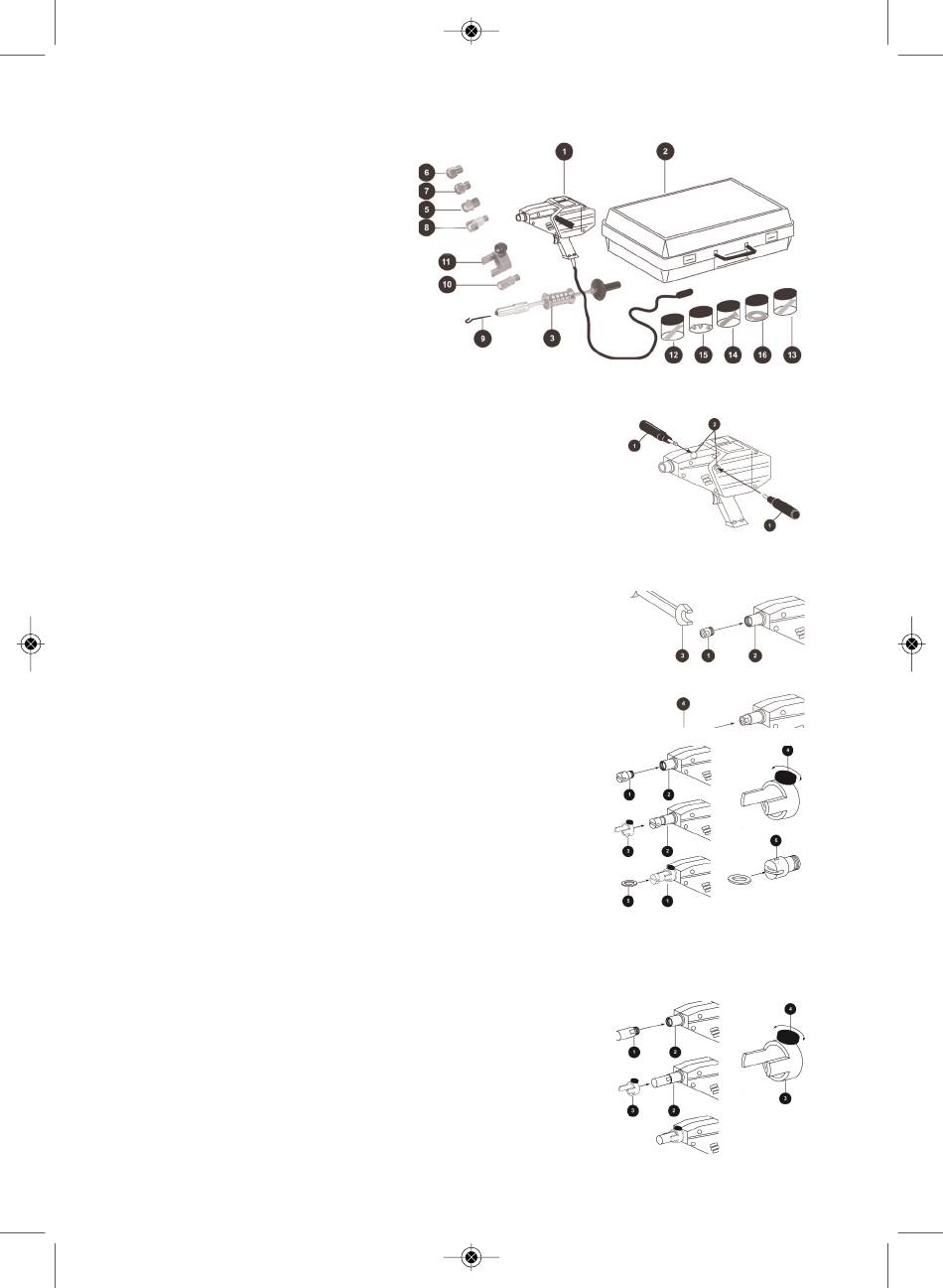

2.4 Aanduiding van de onderdelen
1x Lasapparaat ROSPOT (1)
1x Koffer (2)
1x Slaghamer (3)
1x Elektrode voor nagels Ø2-2.5mm (5)
1x Elektrode voor schroeven M4 (6)
1x Magnetische elektrode (7)
1x Elektrode voor schijven (8)
1x Haak voor schijven (9)
1x Verwarmingselektrode (10)
1x Hoofd-elektrode (11)
500x Nagels Ø 2x50 (12)
100x Nagels Ø 2.6x50 (13)
100x Verkoperde schroeven M4x16 (14)
100x Nieten voor rubberen buffers (15)
100x Schijven Ø 16mm (16)
3 Gebruik van het toestel
3.1 Montage van de handgreep
De zijdelingse handgreep (1) in één van de zijdelingse posities (2)
schroeven, afhankelijk van de persoonlijke voorkeur qua instelling.
3.2 Keuze van de elektrodes
De ROSPOT is voorzien van een reeks elektrodes die geschikt zijn voor elk gebruik.
3.2.1 Lassen voor uitdeuken
Elektrode voor het lassen van verkoperde nagels met Ø 2-2,6 mm die
worden gebruikt voor het naar buiten uitdeuken van voorgevormd
plaatwerk met gebruikmaking van de slaghamer.
De elektrode (1) met een sleutel SW10 (3) op de punt van het
lasapparaat (2) schroeven. Daarbij opletten dat men deze niet te vast
aantrekt om de koperen schroefdraad niet te beschadigen. Daarna de
nagel (4) erin steken.
Elektrode voor schijven
Elektrode voor het lassen van schijven in bijzondere posities
waarbij het gebruik van nagels niet mogelijk is. Voor het uitdeuken
van het plaatwerk waaraan de schijven zijn gelast gebruikt men de
haak voor het trekken van schijven die aan de houder van de
slaghamer moet worden aangebracht.
Samen met de elektrode voor schijven moet de hoofd-elektrode
worden gebruikt om een grotere contactmassa tussen elektrode-
draagbuis en elektrode voor schijven te creëren. De elektrode voor
schijven (1) op de elektrode-drager van de lasinrichting (2) schroeven.
De hoofd-elektrode (3) aanbrengen. Daarvoor het spanwiel (4) opendraaien, totdat de elektrode
volledig op de elektrode-houder van de lasinrichting (2) ligt. Daarna het wiel dichtdraaien.
De schijf (5) in de positie aan de elektrode (1) invoeren. Een
zijdelingse magneet (6) zorgt ervoor dat de schijf niet verschuift.
3.2.2 Lassen voor uitdeuken/verwarmingselektrode
Elektrode voor het verwarmen van plaatwerk met "warmte-plekken"
voor het aanlassen ervan. Samen met de elektrode moet de hoofd-
elektrode worden gebruikt om een grotere contactmassa tussen de
elektrode-draadbuis en de verwarmingselektrode te creëren.
De verwarmingselektrode (1) met een sleutel SW10 (3) op de
elektrode-houder van het lasapparaat (2) schroeven.
De hoofd-elektrode (3) aanbrengen. Daarvoor het spanwiel (4) open-
draaien, totdat de elektrode volledig op de elektrode-houder van de lasinrichting (2) ligt. Daarna
het wiel dichtdraaien.
