4908 1_Rospot Reparatursystem_Layout 1 15.10.2012 14:19 Seite 81
All manuals and user guides at all-guides.com
contacto entre el tupo portador de electrodo y el
electrodo de calentamiento.

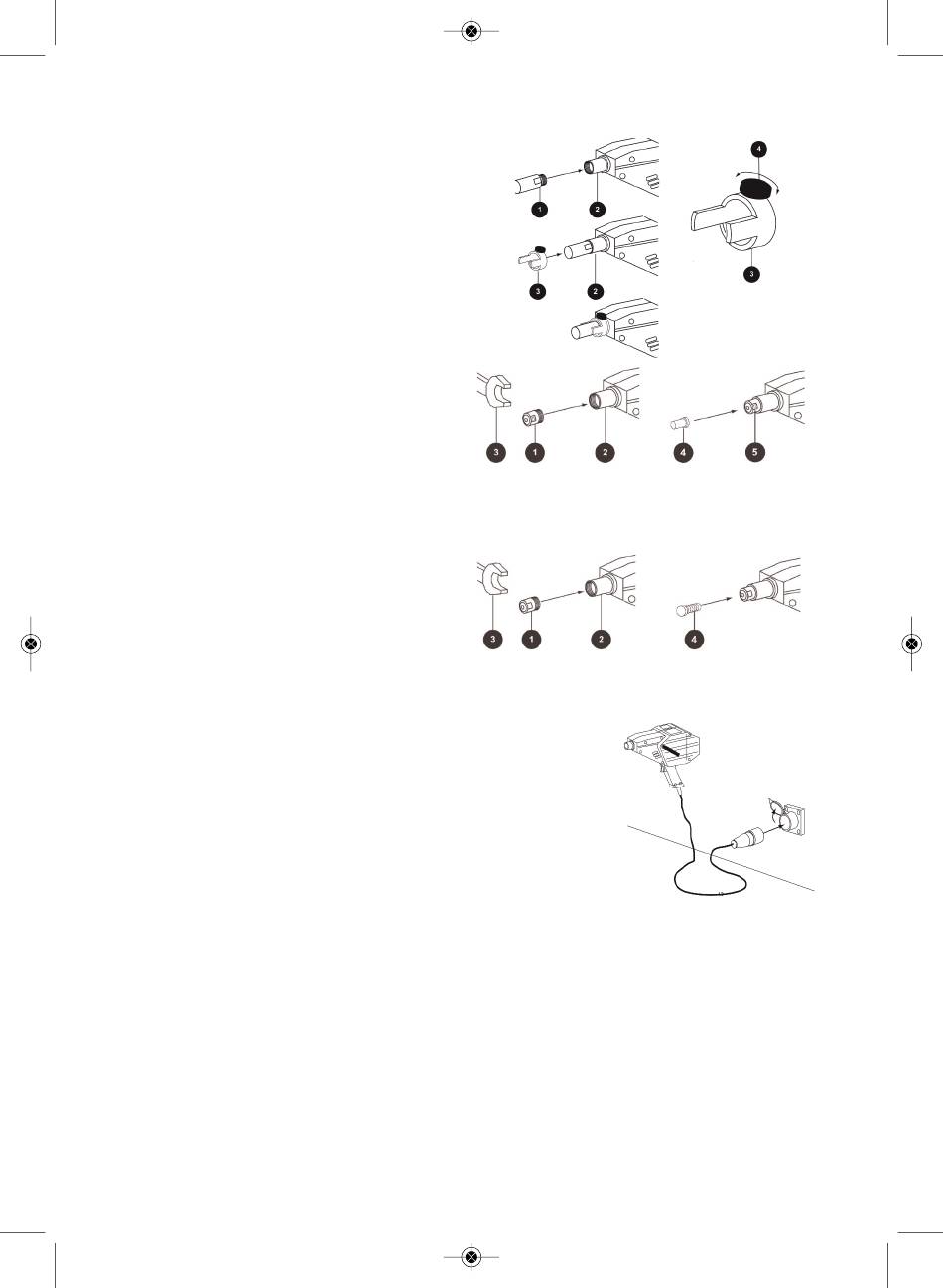

Enroscar el electrodo de calentamiento (1) en el
soporte de electrodo del dispositivo para
soldar (2) con una llave de 10. Colocar el electrodo
principal (3). Para ello aflojar la rueda de sujeción (4)
hasta que el electrodo esté completamente asentado
sobre el soporte de electrodo del dispositivo soldador
(2). Luego enroscar la rueda.
3.2.3 Soldar para tampones de goma
Electrodo magnético
Electrodo magnético para soldar remaches
pequeños para tampones de goma.
Enroscar el electrodo (1) en la punta del aparato
para soldar (2) con una llave de 10 (3).
Observar de no apretar demasiado, para no
dañar la rosca de cobre. A continuación insertar
el remache (4). Un imán (5) asegura que el
remache no se desplace.
3.2.4 Soldar tornillos
Electrodo Ø 4
Electrodo para soldar tornillos alomados
cobreados M4x16 para la sujeción de cajas,
piezas, etc. directamente en la carrocería.
Enroscar el electrodo (1) en la punta del aparato
para soldar (2) con una llave de 10 (3).
Observar de no apretar demasiado, para no dañar la rosca de cobre. A continuación insertar el
tornillo a soldar M4 (4).
3.3 Conexión de corriente
Después de haber colocado el electrodo correspondiente al trabajo a
realizar, conectar a la corriente.
¡ATENCIÓN!
Asegurarse siempre de que las propiedades eléctricas de la
instalación se correspondan con las indicadas por el fabricante
para la utilización de este aparato: 220-230 V
monofase – 50Hz
El aparato está provisto de una clavija con la Clase de protección
IP44 en conformidad con IEC 309.
Enchufar la clavija (1) en una base compatible con puesta a tierra. Al efecto tener en cuenta la
longitud del cable suministrado con el ROSPOT (3000mm).
3.4 Utilización de los dispositivos de soldadura
3.4.1 Preparación del soporte
Para una soldadura perfecta de las piezas accesorias (puntas, arandelas, remaches, tornillos),
la chapa debe estar completamente libre de posibles capas de pintura.
Además, la superficie a soldar debe estar seca y sin polvo, restos de grasa, aceite o películas
lubricantes, etc.
3.4.2 Soldar las piezas accesorias
Insertar la pieza accesoria seleccionada para el trabajo a realizar (puntas, arandelas, remaches,
tornillos) en el electrodo correspondiente (ver ilustración abajo).
