4908 1_Rospot Reparatursystem_Layout 1 15.10.2012 14:19 Seite 39
4 Entretien
4.1 Nettoyage et stockage
L'appareil ROSPOT ne nécessite qu'un entretien simple et
minimal. Toutefois, il doit être effectué à intervalles
réguliers pour maintenir l'état impeccable de l'appareil.
A l'aide d'un chiffon ou d'un pinceau, nettoyer
régulièrement les ouïes (1) de refroidissement du
transformateur pour garantir un échange d'air parfait.
Les poignées du dispositif de soudage (4) doivent être
sèches, propres et exemptes de traces de graisse.
S'assurer que la surface des électrodes (2) et le tube
support des électrodes (3) restent exempts d'huile, de
graisse, de poussière, de peinture pour permettre le passage facile du
courant électrique.
Après utilisation de l'appareil, il est recommandé de démonter sa poignée latérale (4) et de le
ranger ainsi que les accessoires utilisés dans le coffret prévu à cet effet (5) ainsi que les
accessoires.

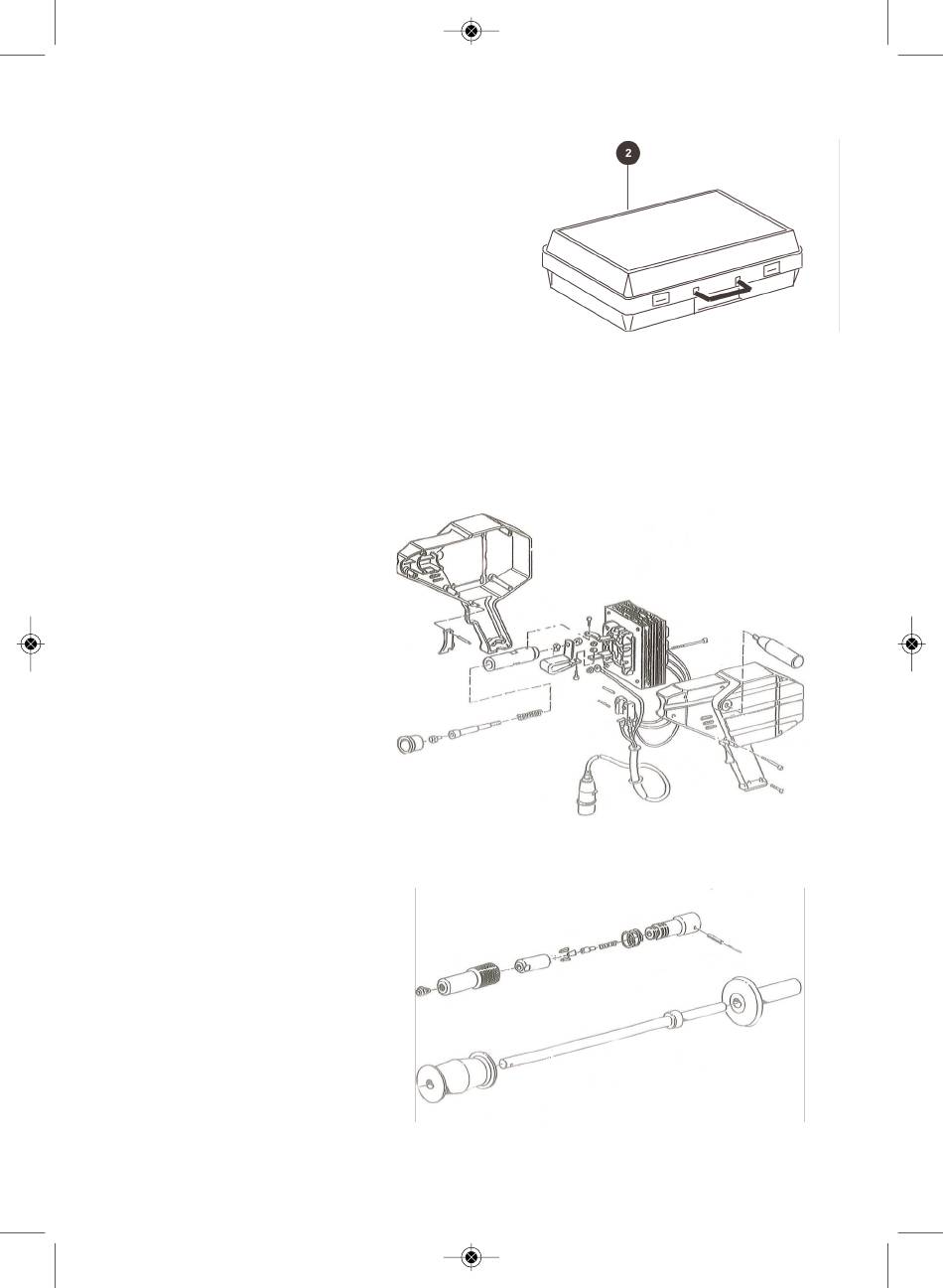

4.2 Pièces détachées - appareil Rospot
Rep.
Désignation
1
Boîtier ROSPOT
2
Micro rupteur
3
Support d'électrode
4
Ressort
5
Tube support de l'électrode
6
Gaine isolante
7
Ecrou en laiton
8
Raccord en cuivre
9
Transformateur
10
Douille
11
Câble d'alimentation
12
Poignée
13
Rondelle en acier
14
Fiche mâle
15
Manchon isolant du tube
4.3 Pièces détachées - marteau à frapper pour les enfoncements
Rep.
Désignation
1
Buse extérieure
2
Corps de mandrin de serrage
3
Manchon mandrin de serrage
4
Brides de fixation
5
Goujons moyens
6
Ressort intérieur
7
Ressort extérieur
8
Manchon extérieur
9
Goupille extérieure
10
Goupille intérieure
11
Poids de frappe
12
Tige avec butée
13
Poignée
