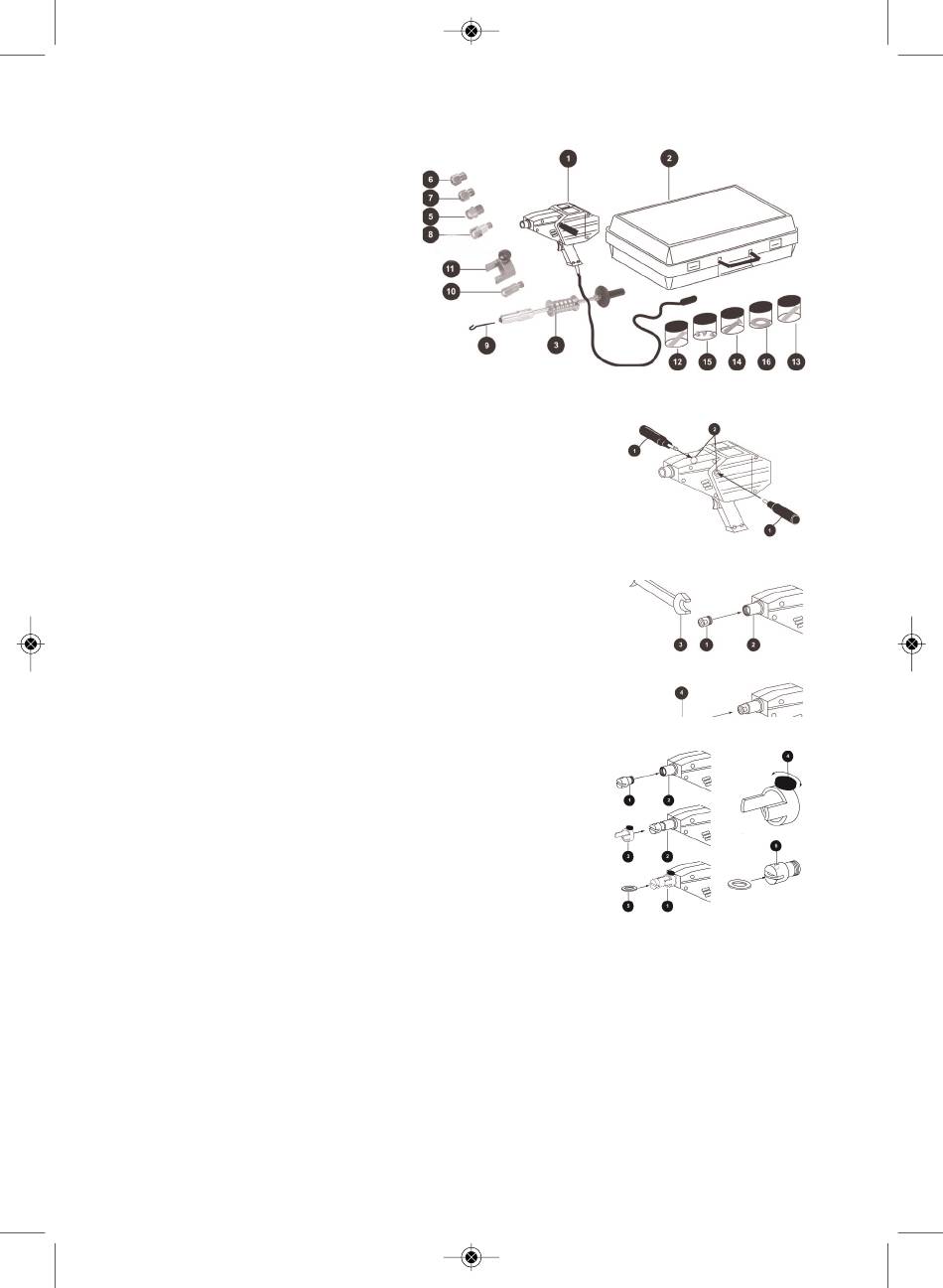

2.4 Oznaczenie części
1x Urządzenie spawalnicze ROSPOT (1)
1x Walizka (2)
1x Młotek bezwładnościowy (3)
1x Elektroda do gwoździ Ø 2-2,5 mm (5)
1x Elektroda do śrub M4 (6)
1x Elektroda magnetyczna (7)
1x Elektroda do podkładek (8)
1x Hak do podkładek (9)
1x Termoelektroda (10)
1x Elektroda główna (1111)
500x Gwoździe Ø 2x50 (12)
100x Gwoździe Ø 2,6x50 (13)
100x Miedziowane śruby M4x16 (14)
100x Nity do bufora gumowego (15)
100x Podkładki Ø16 mm (16)
3. Używanie narzędzia
3.1 Motaż uchwytu
Należy wkręcić uchwyt boczny (1) w jedno z bocznych gniazd według
własnej wygody (2).
3.2 Wybór elektrod
Zestaw ROSPOT jest wyposażony w elektrody, które nadają się do każdego zastosowania.
3.2.1 Spawanie do wyciągania
Elektroda do spawania gwoździ miedzianych o średnicy Ø 2-2,65 mm,
używana do wyciągania zdeformowanych blach przy użyciu młotka
bezwładnościowego .
Przykręć elektrodę (1) na końcu urządzenia spawalniczego (2) za
pomocą klucza SW10 (3). Należy przy tym pamiętać, aby nie dociągać
zbyt mocno i nie uszkodzić miedzianego gwintu. Następnie załóż
gwóźdź (4).
Elektroda do podkładek
Elektroda do spawania podkładek w specjalnych miejscach,
w których stosowanie gwoździ spawalniczych nie jest możliwe.
Przy wyciąganiu blachy z przyspawanymi podkładkami używa się
haka do podkładek, który umieszcza się w oprawce zaciskowej
młotka bezwładnościowego. Elektrody do podkładek należy
stosować łącznie z elektrodą główną w celu stworzenia większej
masy kontaktowej między wspornikiem elektrody a elektrodą do
podkładek.
Elektrodę do podkładek (1) przykręcić na szyjce urządzenia spawalniczego (2). Nałożyć
elektrodę główną (3). W tym celu przekręć kółko mocujące (4) do momentu, gdy elektroda
będzie zamocowana na urządzeniu spawalniczym (2). Następnie dokręć kółko. Podkładkę (5)
wprowadź w gniazdo na elektrodzie (1). Dzięki specjalnemu magnesowi bocznemu (6)
podkładka pozostaje na swoim miejscu.
