4908 1_Rospot Reparatursystem_Layout 1 15.10.2012 14:19 Seite 80
All manuals and user guides at all-guides.com
Humedad: mín. 20%
: máx.
90%

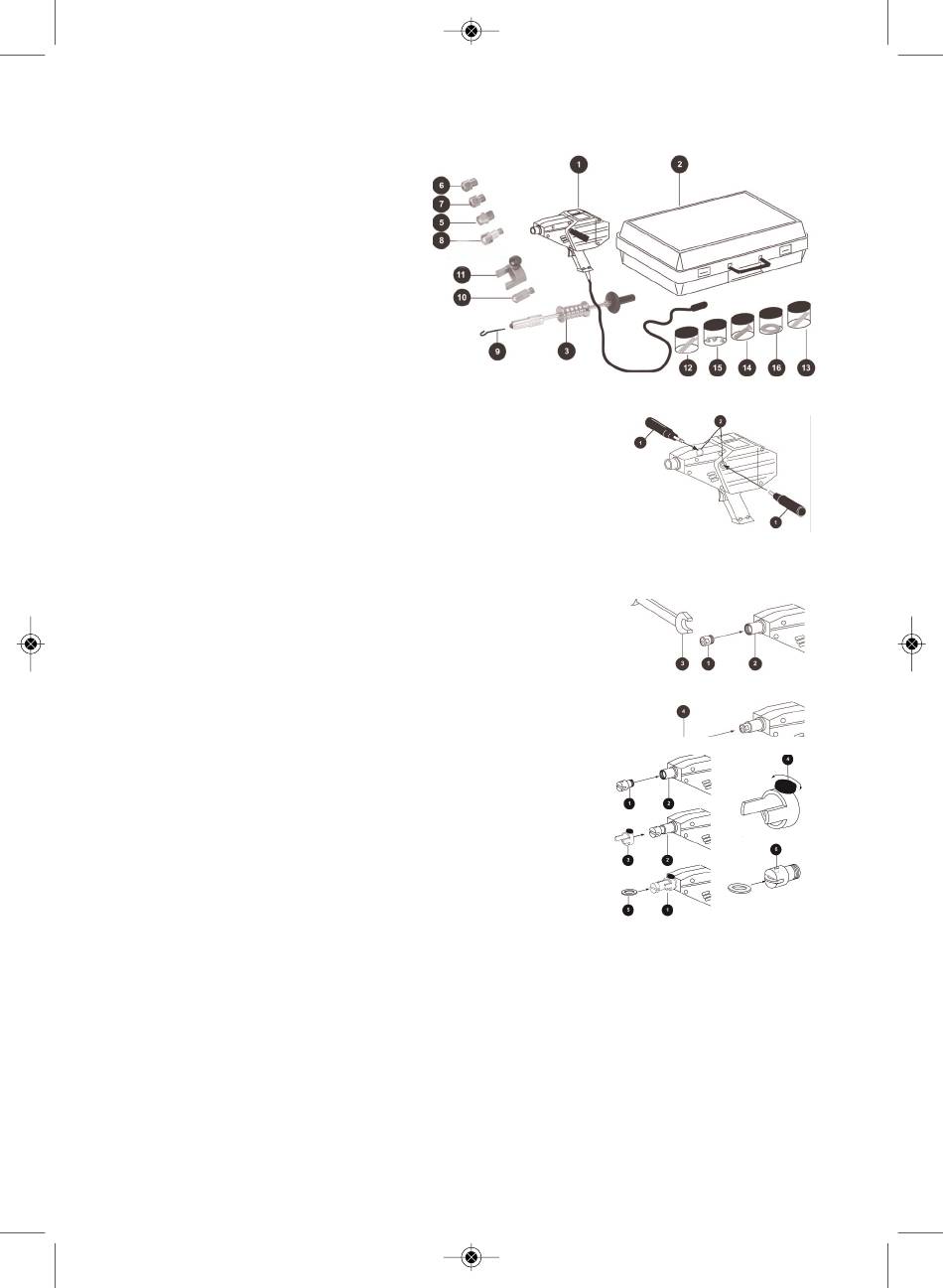

2.4 Identificación de las piezas
1 ud. Aparato de soldar ROSPOT (1)
1 ud. maletín (2)
1 ud. martillo de golpe (3)
1 ud. electrodo para puntas Ø2-2.5mm (5)
1 ud. electrodo para tornillos M4 (6)
1 ud. electrodo magnético (7)
1 ud. electrodo para arandelas (8)
1 ud. gancho para arandelas (9)
1 ud. electrodo de calentamiento (10)
1 ud. electrodo principal (11)
500 uds. puntas Ø 2x50 (12)
100 uds. puntas Ø 2.6x50 (13)
100 uds. tornillos cobreados M4x16 (14)
100 uds. remaches para tampones de goma (15)
100 uds. arandelas Ø 16mm (16)
3 Utilización del aparato
3.1 Montaje de la empuñadura
Enroscar la empuñadura lateral (1) en uno de los asientos laterales, el que resulte más cómodo.
3.2 Selección de los electrodos
El ROSPOT está provisto de una serie de electrodos, aptos para todas las aplicaciones.
3.2.1 Soldar para sacar hacia fuera
Electrodo para soldar puntas cobreadas de Ø 2-2,6 mm, que se
utilizan para enderezar las chapas deformadas, utilizando el martillo de
golpe (tirón).
Enroscar el electrodo (1) en la punta del aparato para soldar (2) con
una llave de 10 (3).
Observar de no apretar demasiado, para no dañar la rosca de cobre.
A continuación insertar la punta (4).
Electrodo para arandelas
Electrodo para soldar arandelas en posiciones especiales, en las
cuales no es posible utilizar puntas. Para tirar hacia fuera la chapa
a la cual están soldados las arandelas, se utiliza el gancho para
tirar de las arandelas, que se debe colocar en el mandril del artillo
de golpe.
Junto con el electrodo para arandelas se debe utilizar el electrodo
principal, para crear una mayor masa de contacto entre el tubo
portador de electrodo y el electrodo para arandelas.
Enroscar el electrodo para arandelas (1) en el soporte de electrodo del dispositivo soldador (2).
Colocar el electrodo principal (3). Para ello aflojar la rueda de sujeción (4) hasta que el
electrodo esté completamente asentado sobre el soporte de electrodo del dispositivo soldador
(2). Luego enroscar la rueda.
Introducir la arandela (5) en el asiento del electrodo (1). Un imán lateral (6) asegura que la
arandela no se desplace.
3.2.2 Soldar para enderezar
Electrodo de calentamiento
Electrodo para el calentamiento de partes de chapa con "puntos de calor" para revenirlos.
Junto con el electrodo se debe utilizar el electrodo principal, para crear una mayor masa de
