Elektróda pre krúžky
Elektróda pre zváranie krúžkov vo zvláštnych polohách, v ktorých
nie je možné použiť klince. Pre vyťahovanie plechu, ku ktorému sú
krúžky privarené, sa používa hák na vyťahovanie krúžkov, ktorý sa
musí upevniť do sklučovadla kladivka.
Spoločne s elektródou pre krúžky sa musí použiť hlavná elektróda,
aby sa vytvorila väčšia kontaktná plocha medzi nosnou trubkou
elektródy a elektródou pre krúžky.

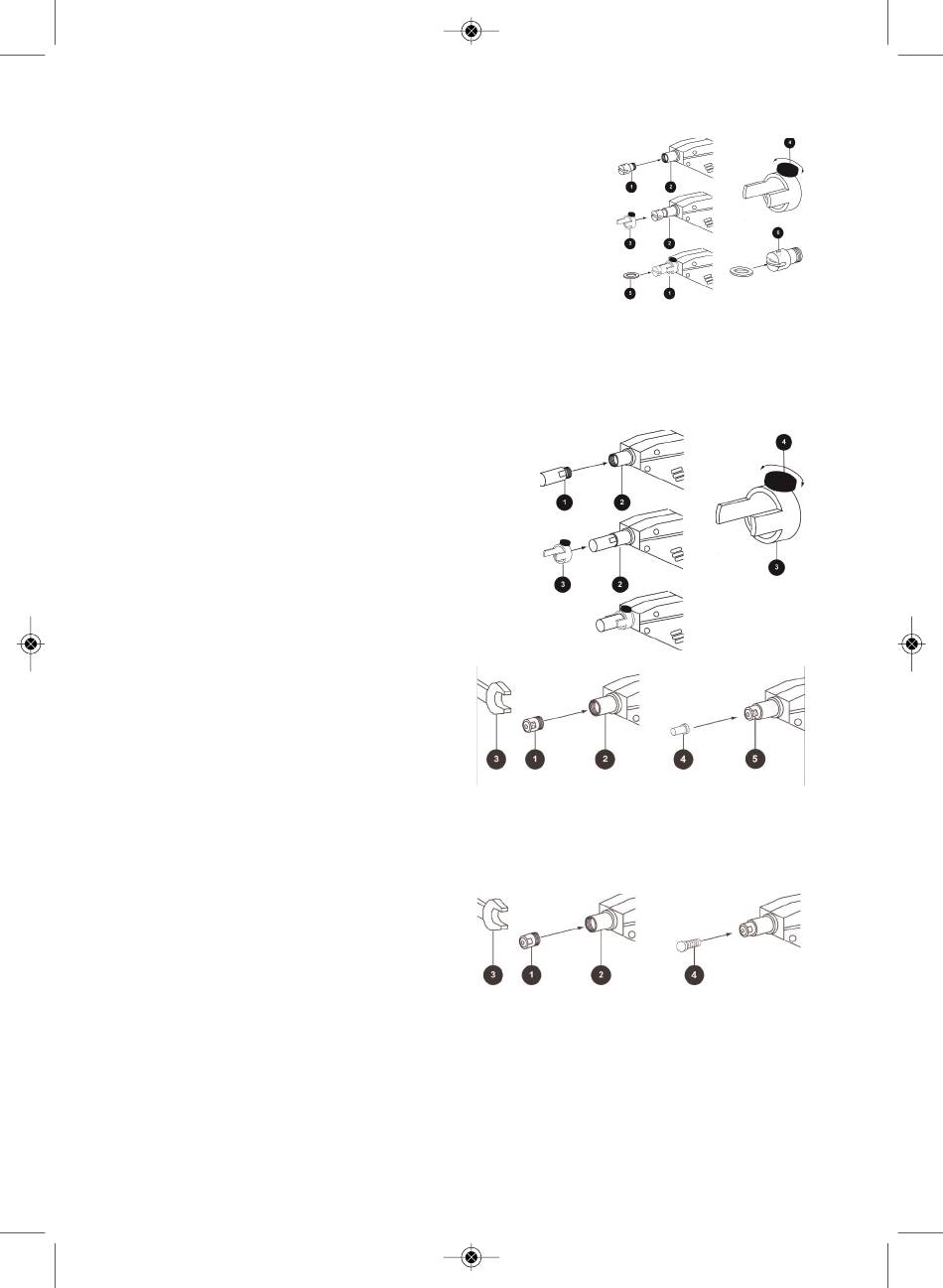

Naskrutkujte elektródu pre krúžky (1) na nosič elektródy na
zváracom prístroji (2).
Pripevnite hlavnú elektródu (3). Za týmtom účelom povoľte upínacie kolečko (4), až elektróda
úplne dosadne na držiak elektródy na zváracom prístroji (2). Potom kolečko opäť utiahnite.
Zaveďte krúžok (5) do príslušného miesta na elektróde (1). Postranný magnet (6) zaisťuje, aby
krúžok neskĺzol.
3.2.2 Zváranie s ohrievacou elektródou
Elektróda pre zahrievanie plechových dielov –
vyrovnávanie plameňom pomocou ohriatych miest.
Spoločne s ohrievacou elektródou sa musí použiť hlavná
elektróda, aby sa vytvorila väčšia
kontaktná plocha medzi nosnou trubkou elektródy
a ohrievacou elektródou.
Naskrutkujte ohrievaciu elektródu (1) na držiak elektródy
na zváracom prístroji (2) pomocou kľúča OK 10.
Pripevnite hlavnú elektródu (3). Za tým účelom povoľte
upínacie kolečko (4), až elektróda úplne dosadne na
držiak elektródy na zváracom prístroji (2). Potom kolečko
opäť utiahnite.
3.2.3 Zváranie pre pryžové dorazy
Magnetická elektróda
Magnetická elektróda pre zváranie malých nitov pre pryžové dorazy.
Naskrutkujte elektródu (1) na nosič elektródy na zváracom prístroji (2) pomocou kľúča OK 10
(3). Pritom dbajte na to, aby nebola utiahnutá príliš pevne, aby sa nepoškodil medený závit.
Potom zasuňte priváraný nit (4). Magnet (5) zaistí, aby nit neskĺzol.
3.2.4 Priváranie skrutiek
Elektróda o Ø 4
Elektróda pre priváranie pomedených skrutiek s čočkovitou hlavou M4x16 pre pripevnenie
krytov, dielov atď. priamo na karosériu.
Naskrutkujte elektródu (1) na nosič elektródy na zváracom prístroji (2) pomocou kľúča OK 10
(3). Pritom dbajte na to, aby nebola utiahnutá príliš pevne, aby sa nepoškodil medený závit.
Potom zasuňte zváranú skrutku M4 (4).
