2.3 Zulässige Umgebungsbedingungen
Temperatur : min. 5°C
: max. 25°C
(gelegentlich an einer Temperatur von 35°C)
Feuchtigkeit : min. 20%
: max. 90%

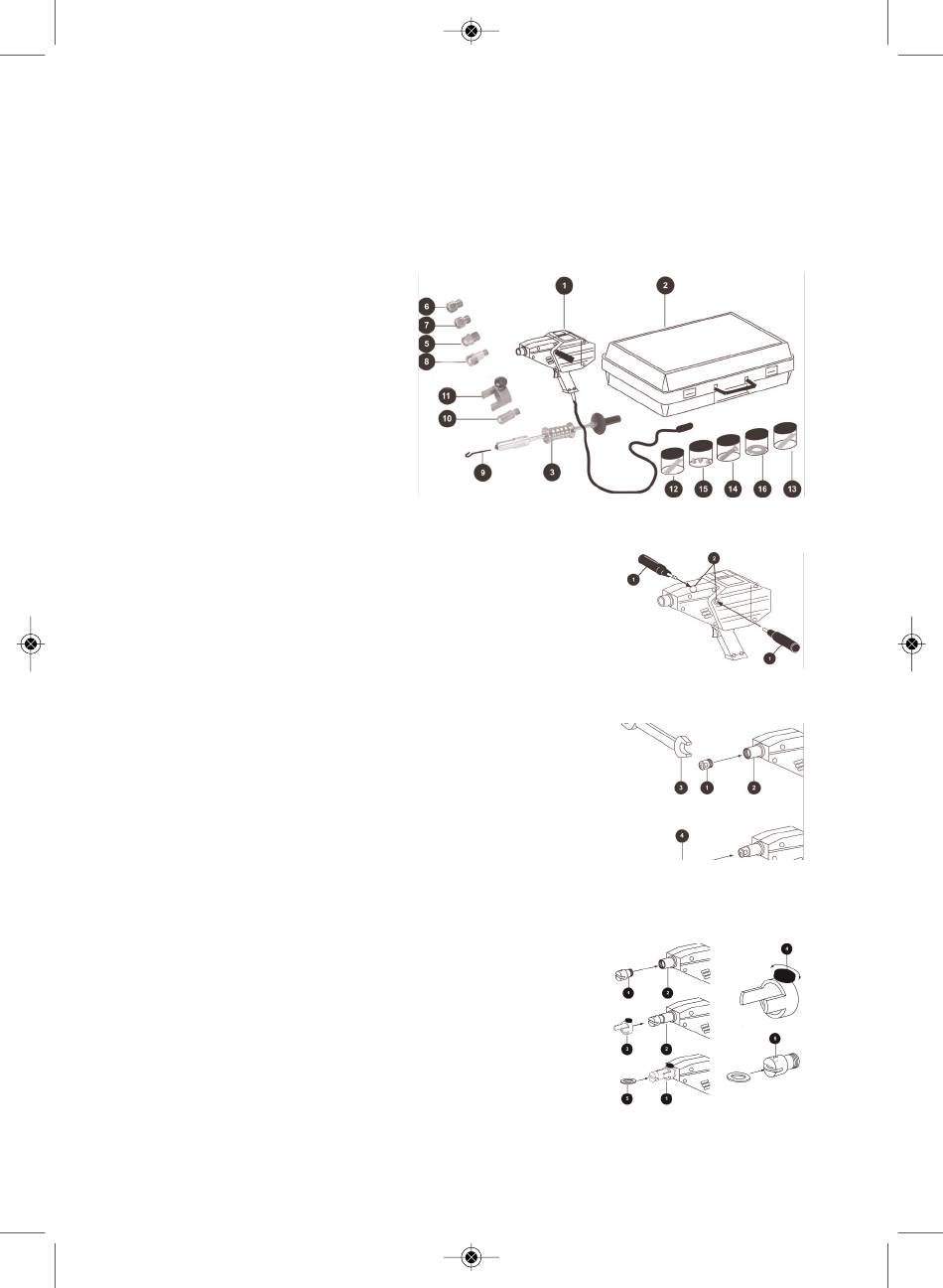

2.4 Kennzeichnung der Teile
1x Schweißgerät ROSPOT (1)
1x Koffer (2)
1x Stoßhammer (3)
1x Elektrode für Nägel Ø2-2.5mm (5)
1x Elektrode für Schrauben M4 (6)
1x Magnetische Elektrode (7)
1x Elektrode für Scheiben (8)
1x Haken für Scheiben (9)
1x Heizelektrode (10)
1x Hauptelektrode (1111)
500x Nägel Ø 2x50 (12)
100x Nägel Ø 2.6x50 (13)
100x verkupferte Schrauben M4x16 (14)
100x Nieten für Gummipuffe (15)
100 x Scheiben Ø 16mm (16)
3 Gebrauch des Gerätes
3.1 Montage des Griffs
Den seitlichen Griff (1) in einen der seitlichen Sitze (2) je nach der ei-
genen Bequemlichkeit einschrauben.
3.2 Auswahl der Elektroden
Die ROSPOT ist mit einer Reihe Elektroden ausgestattet, die sich für jeden Einsatz eignen.
3.2.1 Schweißen für Ausziehen
Elektrode für das Schweißen von verkupferten Nägeln mit Ø 2-2,6
mm, die für das Ausziehen von vorgeforten Blechen nach außen
unter Einsatz des Stoßhammers verwendet werden.
Die Elektrode (1) auf die Spitze des Schweißgerätes (2) mit einem
Schlüssel SW10 (3) aufschrauben. Dabei darauf achten, dass man
sie nicht zu fest anzieht, um das Kupfergewinde nicht zu beschädi-
gen. Danach den Nagel (4) einstecken.
Elektrode für Scheiben
Elektrode für das Schweißen von Scheiben in besonderen Positionen, in denen die Verwendung
von Nägeln nicht möglich ist. Für das Ausziehen des Blechs, an dem die Scheiben angschweißt
sind, verwendet man den Scheibenziehhaken, der am Spannfutter des Stoßhammers angebracht
werden muss.
Zusammen mit der Elektrode für Scheiben muss mann die Haupt-
elektrode verwenden, um eine größere Kontaktmasse zwischen
dem Elektrodentragrohr und der Elektrode für Scheiben zu schaf-
fen.
Die Elektrode für Scheiben (1) am Elektrodenträger der Schweiß-
vorrichtung (2) aufschrauben.
Die Hauptelektrode (3) anbringen. Dazu das Spannrad (4) aufdre-
hen, bis die Elektrode vollständig auf dem Elektrodenhalter der
Schweißvorrichtung (2) aufsitzt. Danach das Rad zudrehen.
Die Scheibe (5) in den Sitz an der Elektrode (1) einführen. Ein seitlicher Magnet (6) sorgt dafür,
dass die Scheibe nicht verrutscht.
