1x Elektroda za ploščice (8)
1x Kavelj za ploščice (9)
1x Toplotna elektroda (10)
1x Glavna elektroda (1111)
500x Žeblji Ø 2x50 (12)
100x Žeblji Ø 2.6x50 (13)
100x Bakreni vijaki M4x16 (14)
100x Kovice za gumijasta tesnila (15)
100 x Ploščice Ø 16mm (16)

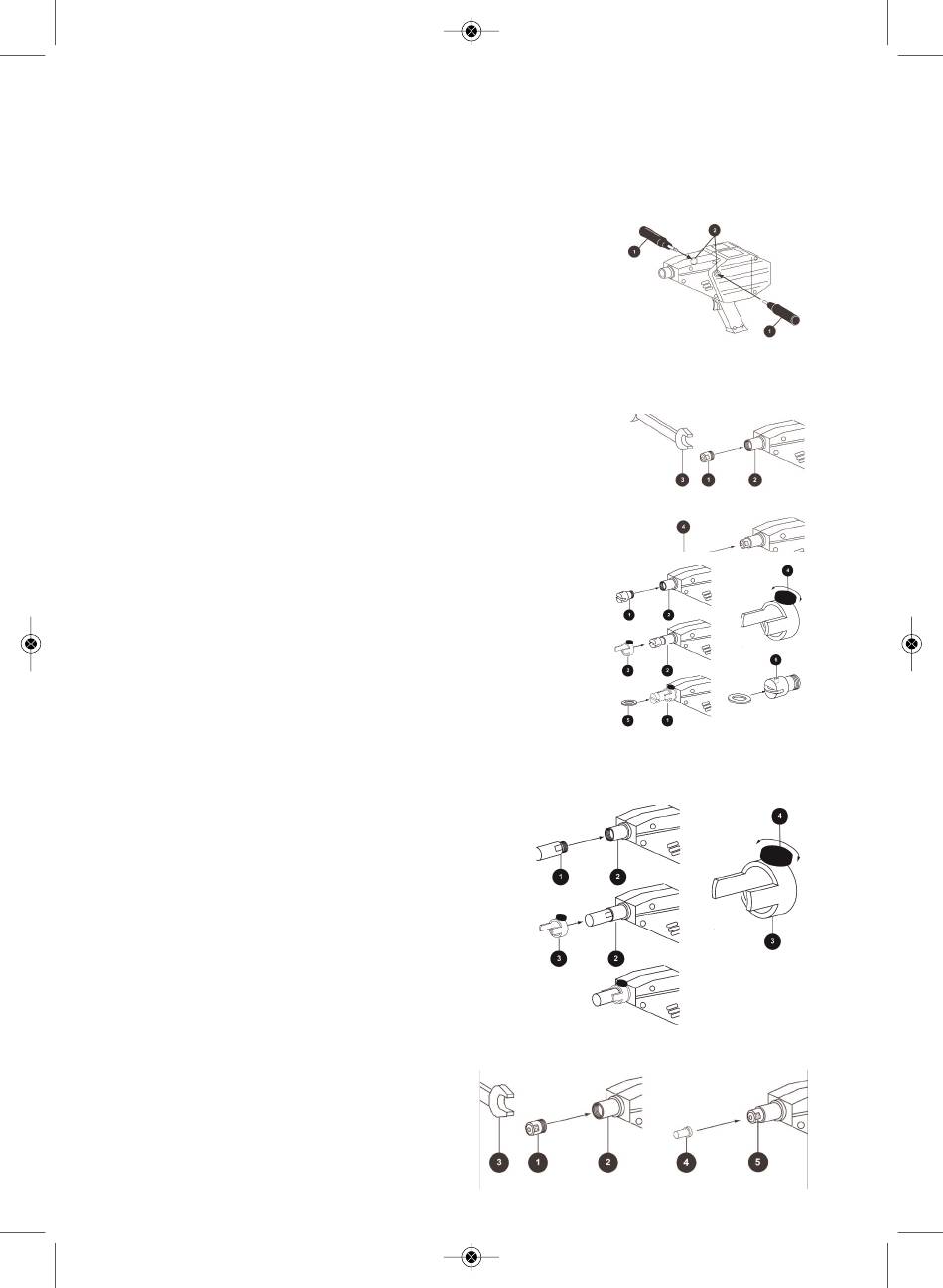

3. Uporaba naprave
3.1 Namestitev ročaja
Stranski ročaj (1) namestite v njegovo stransko ležišče (2), da se lepo prilega.
3.2 Izbira elektrod
ROSPOT je opremljen z različnimi vrstami elektrod, ki so uporabne za različne namene.
3.2.1 Varjenje za izvleko-Grelna
Elektroda za varjenje bakrenih žebljev premera Ø 2-2'6, za izvleko
udrte pločevine navzven s pomočjo udarnega kladivca.
Elektrodo (1) privijete s ključem ŠK10 (3) na konico varilne naprave (2).
Pri tem morate biti pozorni, da je ne namestite preveč trdno, da ne poš-
kodujete bakrenega navoja. Nato vstavite žebelj (4).
Elektrode za ploščice
Elektrode za varjenje ploščic v posebnih položajih, kjer ni mogoča
uporaba žebljev ali kovic.
Za izvleko pločevine, na kateri je navarjena ploščica, se uporablja
kavelj za izvlečne ploščice,
ki je nameščen na napenjalu udarnega kladivca.
Skupaj z elektrodo za ploščice je potrebno uporabiti tudi glavno
elektrodo, da dosežete večjo kontaktno maso med nosilno cevko
elektrode in elektrodo za ploščice.
Elektrodo za ploščice (1) navijete na držalo za elektrode v smernik
varjenja (2), nato namestite glavno elektrodo (3). Napenjalni kolešček vrtite tako dolgo (4),
dokler se elektroda popolnoma ne prilega v držalo in v smernik varjenja (2). Nato privijete
kolešček. Ploščico (5) položite v položaj na elektrodi (1), stranski magnet (6) pa poskrbi za to,
da ploščica ne zdrsne.
3.2.2 Varjenje za izvleko-Grelna elektroda
Elektroda za segrevanje delov pločevine z 'mesti za
segrevanje', da popustijo. Skupaj
z elektrodo je potrebno uporabljati tudi glavno elektrodo,
da vzpostavite večjo kontaktno maso med nosilno cevko
za elektrodo in grelno elektrodo. Grelno elektrodo (1)
navijete na držalo za elektrode v smernik varjenja (2)
s ključem SW10, nato namestite glavno elektrodo (3).
Napenjalni kolešček vrtite tako dolgo (4), dokler se
elektroda popolnoma ne prilega v držalo in v smernik
varjenja (2). Nato privijete kolešček.
3.2.3 Varjenje za gumijasto oblogo-Magnetna elektroda
Magnetna elektroda za varjenje manjših kovic za
gumijaste obloge. Elektrodo (1) privijete
na konico varilne naprave (2) s ključem SW 10
(3). Pri tem pazite, da ne privijete premočno, da
ne poškodujete bakrenega navoja.
