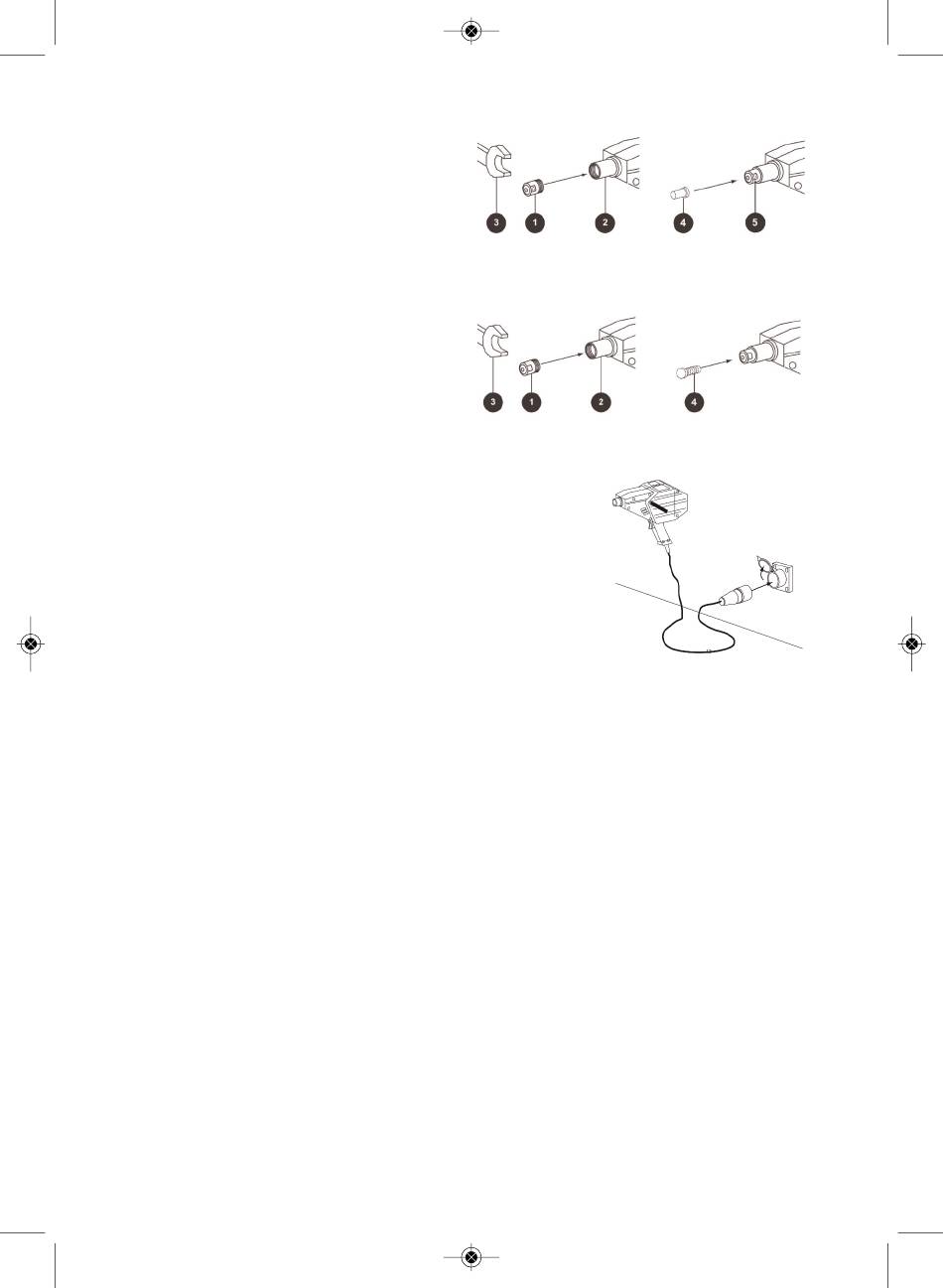

3.2.3 Hegesztés gumi pufferhez
Mágneses elektróda
Mágneses elektróda kis szegecsek hegesztésére
gumi pufferhez.
Az elektródát (1) a hegesztőkészülék hegyére
csavarjuk (2) egy SW10-es kulcs (3)
segítségével. Ügyelve közben arra, hogy ne
húzzuk meg szorosan, hogy ne sérüljön meg a réz menet. Utána behelyezzük a hegesztendő
szegecset (4). Egy mágnes (5) biztosítja, hogy a szegecs ne csússzon el.
3.2.4 Csavarok hegesztése
Elektróda Ø 4
Elektróda rézbevonatú lencsefejű csavarok he-
gesztésére M4x16 házak, alkatrészek, stb.,
közvetlenül a karosszérián történő rögzítésére.
Az elektródát (1) a hegesztőkészülék hegyére
csavarjuk (2) egy SW10-es kulcs (3) segítségével. Ügyelve közben arra, hogy ne húzzuk meg
szorosan, hogy ne sérüljön meg a réz menet. Utána behelyezzük a hegesztendő csavart (4).
3.3 Hálózati csatlakozás
Miután csatlakoztattuk a mindenkori alkalmazáshoz megfelelő elek-
tródát a készülékhez.
FIGYELEM!
Mindig győződjön meg arról, hogy a hálózati elektromos tu-
lajdonságok a gyártó által
ezen készülék használatához megadott elektromos tulajdonsá-
gokkal megegyeznek:
220-230 V egyfázis– 50Hz
A készülék fel van szerelve egy IEC 309 szerinti IP44 –es védelem-
mel ellátott dugóval.
A dugót (1) egy kompatibilis hálózati védőérintkezős dugaszoló aljzatba (2) kell bedugni.
Közben figyelembe kell venni a ROSPOT géppel együtt szállított kábel hosszát (3000mm).
3.4 A hegesztőberendezés használata
3.4.1 A tartó előkészítése
A tartozékok (csapok, alátétek, szegecsek, csavarok) kifogástalan hegesztéséhez a lemeznek
teljesen mentesnek kell lennie az esetleges festékrétegektől, amelyekkel a lemez be volt vonva.
3.4.2 Tartozékok hegesztése
Az elvégzendő munkához kiválasztott tartozékot (szög, alátétek, szegecsek, csavarok) helyezze
fel a megfelelő elektródára (lásd az alábbi ábrát).
Az eszközt helyesen a szárnál (1) és az oldalsó markolatnál (2) fogjuk meg.
A már a megfelelő elektródába behelyezett tartozékot helyezzük rá a hegesztendő lemezre.
A hegesztőberendezést tartsuk a lemezre (3) függőlegesen és teljesen nyomjuk le, hogy az
elektróda hegye benyomódjon (4). Ily módon mind az elektróda tartócsöve (5) (külső széle) mind
a kiegészítő (6) (szög, stb.) érintkezik a lemezzel (7).
A ravaszt (8) ne nyomjuk öt tizedmásodpercnél hosszabb ideig, hogy a hegesztendő tartozék ne
melegedjen túlságosan. Ebben az esetben izzásra kerülhetne sor, és az azt eredményezné, hogy
kevésbe lenne szakadásbiztos.
Figyelem!
Hegesztés után legalább 59 másodpercet várjunk, mielőtt a Rospot készüléket újra
használnánk.
Használathoz a következő gyakoriság van betervezve:
1s ON/BE (hegesztési idő)
59s OFF/KI (pihenő idő)
maximálisan 10 percre
Rospotot (9) húzzuk el. Ha szeretnénk további hegesztéseket végrehajtani, az elektródába egy új
tartozékot helyezünk és a fent leírtak szerint járunk el ismét.
