4908 1_Rospot Reparatursystem_Layout 1 15.10.2012 14:19 Seite 37
All manuals and user guides at all-guides.com
Placer l'électrode principale (3) en dévissant la roue de serrage (4) jusqu'à ce que l'électrode
soit bien positionnée sur le support d'électrode du dispositif de soudage
(2). Revisser ensuite la roue.
3.2.3 Soudage pour butoir en caoutchouc
Electrode magnétique
Electrode magnétique pour le soudage de petits
rivets pour joints butoirs en caoutchouc.

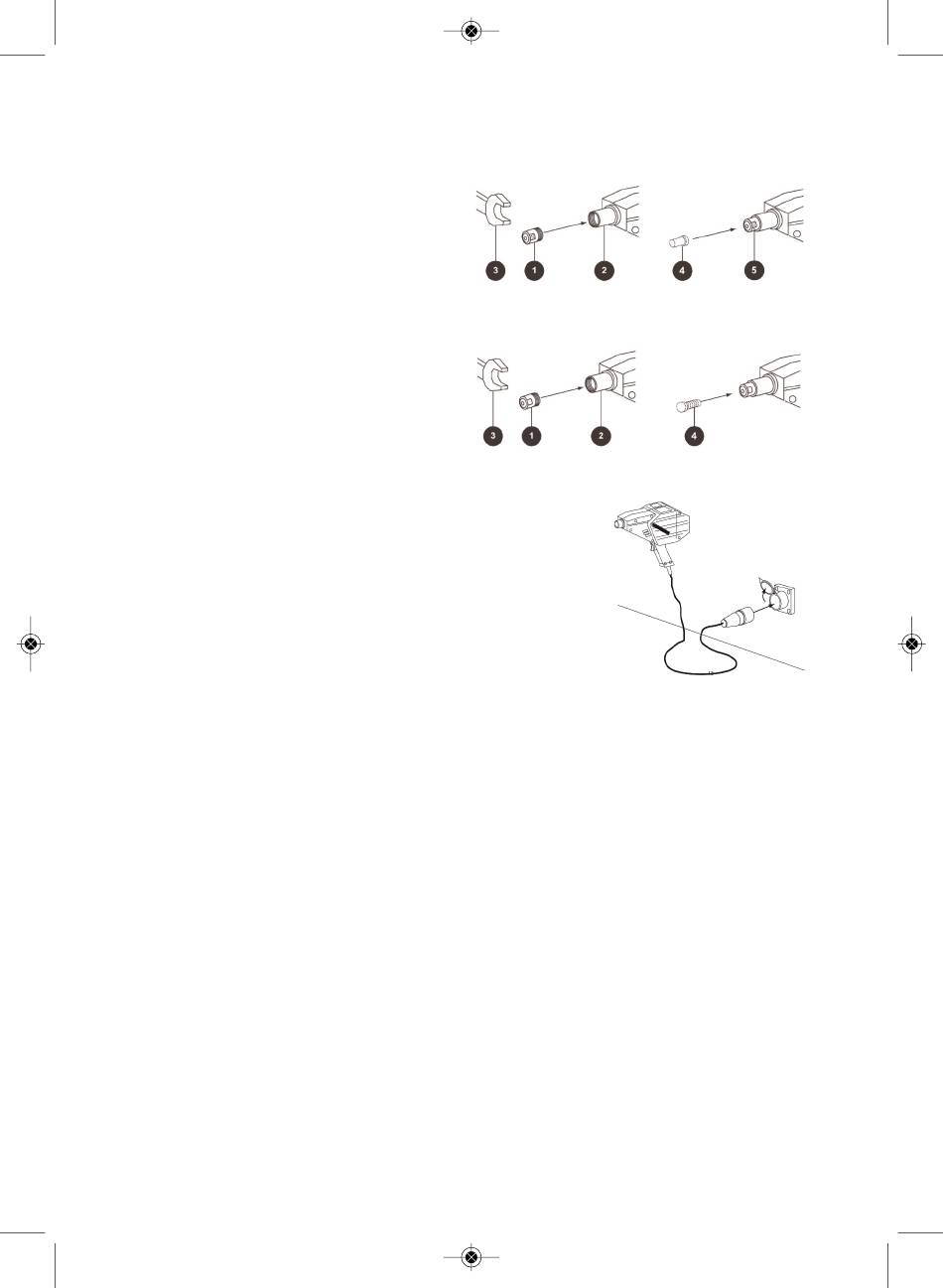

Visser l'électrode (1) sur la pointe du dispositif
de soudage (2) au moyen d'une clé de 10 (3).
S'assurer de ne pas serrer trop pour ne pas endommager le filetage en cuivre. Placer ensuite le
rivet (4) à souder. Un aimant (6) fixe le rivet dans son logement.
3.2.4 Soudage de vis
Electrode Ø 4
Electrode pour le soudage de vis à tête
cylindrique bombée cuivrées M4x16 permettant
la fixation de boîtiers, pièces, etc. directement
sur la carrosserie.
Visser l'électrode (1) sur la pointe du dispositif de soudage (2) au moyen d'une clé de 10
(3).S'assurer de ne pas serrer trop pour ne pas endommager le filetage en cuivre.
Placer ensuite la vis M4 (4) à souder.
3.3 Raccordement au courant d'alimentation
Après avoir mis l'électrode appropriée pour l'intervention
à effectuer.
ATTENTION !
S'assurer que la source de courant correspond aux indications
du fabricant pour
l'utilisation de cet appareil :
Courant monophasé 220-230 V – 50Hz
L'appareil est équipé d'une fiche disposant du type de protec-
tion IP44 selon IEC 309.
Insérer la fiche (1) dans une prise à contact de protection (2).
Tenir compte de la longueur du câble fourni (3000mm).
3.4 Utilisation des dispositifs de soudage
3.4.1 Préparation du support
Pour permettre un soudage parfait des accessoires (clous, rondelles, rivets, vis), commencer
par enlever complètement les éventuelles couches de peinture de la tôle à réparer. La zone de
soudage doit être sèche, dépoussiérée, exempte de traces de graisse, d'huile et de films
lubrifiants, etc.
3.4.2 Soudage des accessoires
Fixer l'accessoire choisi pour le travail à effectuer (clous, rondelles, rivets, vis) sur l'électrode
correspondante (voir figures ci-dessous).
Saisir l'outil correctement par le manche (1) et la poignée latérale (2). Disposer l'accessoire
placé dans l'électrode correspondante sur la tôle sur laquelle elle doit être soudée.
Tenir le dispositif de soudage verticalement en face de la tôle (3), puis le descendre
complètement pour enfoncer la pointe support de l'électrode (4). De cette façon, le tube porteur
de l'électrode (5) (pans extérieurs) ainsi que la pièce accessoire (6) (clou, etc.) sont en contact
avec la tôle (7).
Appuyer sur la gâchette (8) durant 0,5 seconde au maximum pour ne pas chauffer trop
l'accessoire. Sinon, il risque de rougir et sa résistance à la rupture serait affaiblie.
Attention !
Attendre au moins 59 secondes après chaque soudage avant de réutiliser l'appareil.
La fréquence d'utilisation conseillée est la suivante :
1s sur ON (marche = temps de soudage)
59s sur OFF (arrêt = temps de repos)
durant un temps maximal de 10 minutes
