(ocasionalmente uma temperatura de 35°C)
Humidade : mín. 20%
: máx. 90%

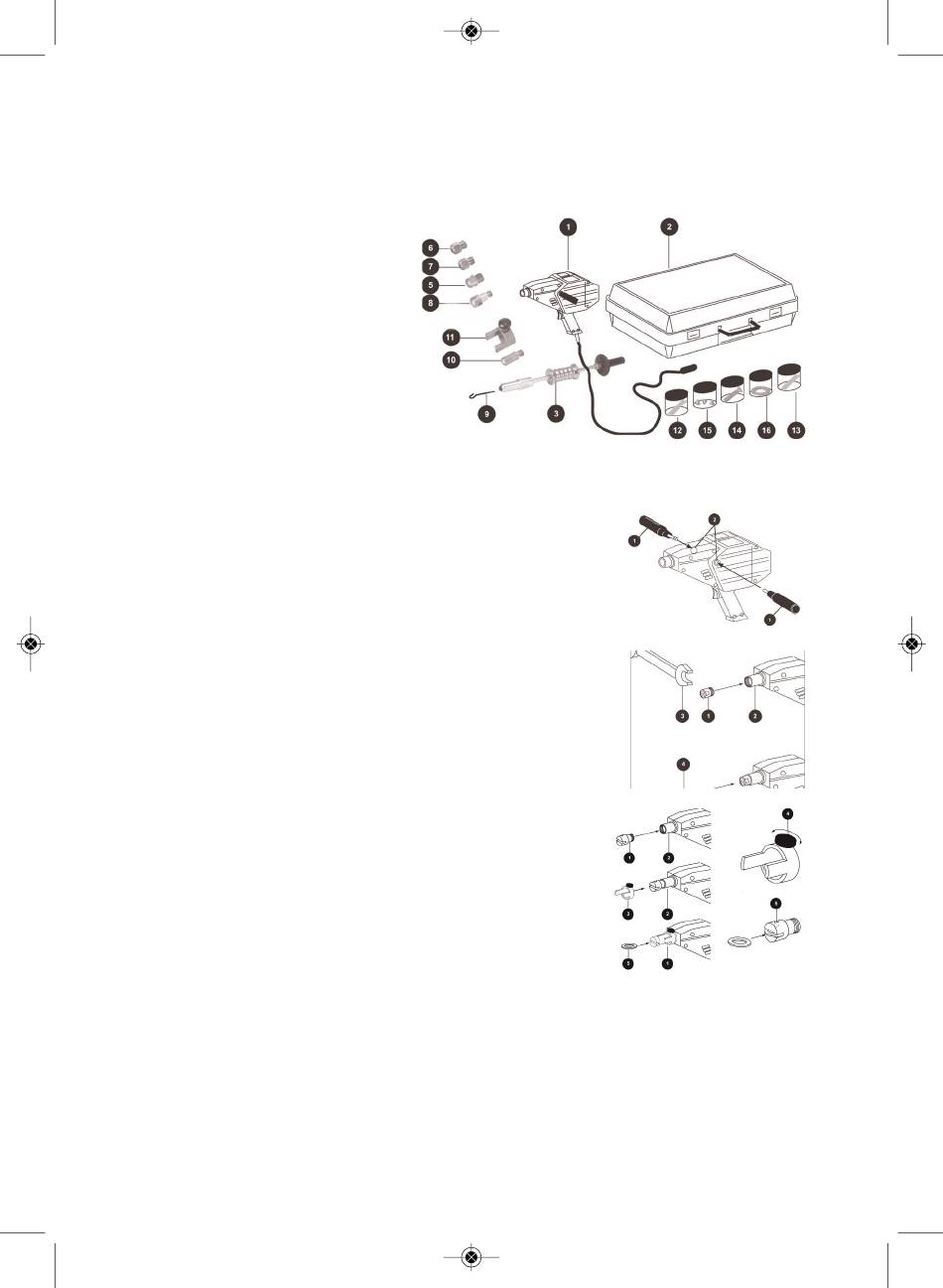

2.4 Identificação das peças
1x Equipamento de soldar ROSPOT (1)
1x Mala (2)
1x Martelo de percussão (3)
1x Eléctrodo para pregos Ø2-2.5mm (5)
1x Eléctrodo para parafusos M4 (6)
1x Eléctrodo magnético (7)
1x Eléctrodo para anilhas (8)
1x Gancho para anilhas (9)
1x Eléctrodo quente (10)
1x Eléctrodo principal (1111)
500x pregos Ø 2x50 (12)
100x pregos Ø 2.6x50 (13)
100x parafusos cobreados M4x16 (14)
100x rebites para protecções de borracha (15)
100x anilhas Ø 16mm (16)
3 Utilização do equipamento
3.1 Montagem do punho
Aparafusar o punho lateral (1) num dos ajustes laterais (2) em função
da posição que seja mais confortável.
3.2 Selecção dos eléctrodos
O ROSPOT vem equipado com uma série de eléctrodos, adequados a cada utilização.
3.2.1 Soldadura para estiramento
Eléctrodo para a soldadura de pregos cobreados com Ø 2-2,6 mm,
utilizados no estiramento para fora de chapas moldadas, recorrendo
ao martelo de percussão.
Aparafusar o eléctrodo (1) na ponta do equipamento de soldar (2) com
uma chave SW10 (3). Não apertar demasiado, de modo a não danificar
a rosca de cobre. Introduzir em seguida o prego (4).
Eléctrodo para anilhas
Eléctrodo para a soldadura de anilhas em determinadas posições,
em que não seja possível utilizar pregos. Com vista ao estiramento
da chapa na qual estão soldadas as anilhas, utilizar o gancho de
anilhas, que terá de ser colocado no mandril do martelo de
percussão.
Em conjunto com o eléctrodo para anilhas, é necessário empregar
o eléctrodo principal, de modo a conseguir uma maior massa de
contacto entre o tubo porta-eléctrodos e o eléctrodo para anilhas.
Aparafusar o eléctrodo para anilhas (1) no porta-eléctrodos do
equipamento de soldar (2).
Colocar o eléctrodo principal (3). Para esse fim, desapertar a roda de fixação (4) , até
o eléctrodo se encontrar totalmente ajustado no porta-eléctrodos do equipamento de soldar (2).
Em seguida, apertar a roda.
Introduzir a anilha (5) no ajuste do eléctrodo (1). Um íman lateral (6) impede o desvio da anilha.
