1x krog til skiver (9)
1x varmeelektrode (10)
1x hovedelektrode (11)
500x søm Ø 2x50 (12)
100x søm Ø 2,6x50 (13)
100x nitter til gummibuffer (15)
100x skiver Ø 16mm (16)
3. Brug af apparatet
3.1 Montage af håndtag

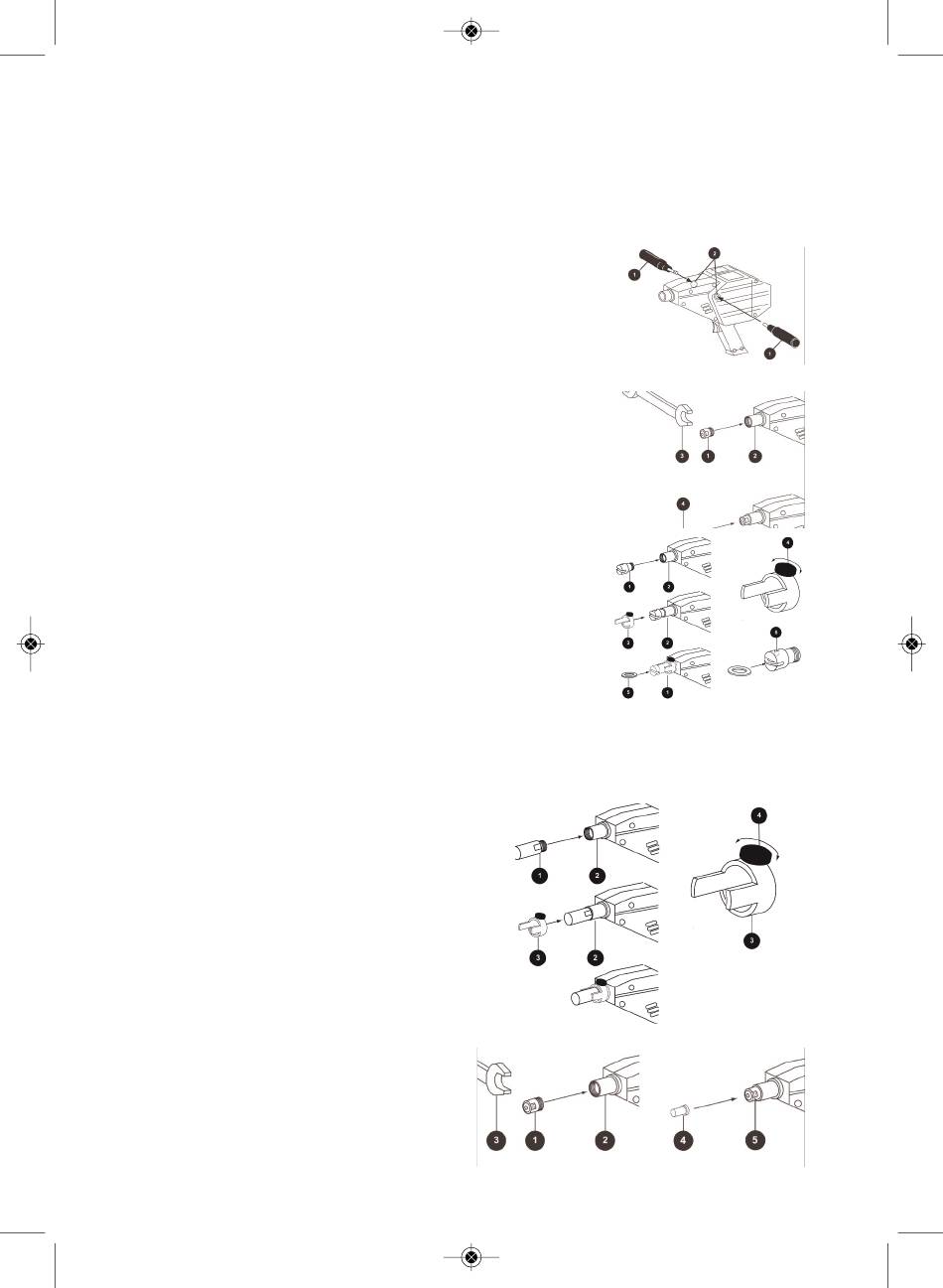

Sidehåndtaget (1) skrues i hullet på en af siderne (2).
3.2 Udvælgelse af elektroder
ROSPOT er udstyret med en række elektroder, der egner sig til forskellig brug.
3.2.1 Svejser til udtræk
Elektrode til svejsning af forkobret søm med Ø 2-2,6 mm, der bliver
anvendt til udtræk af deformeret blik udadtil ved brug af slaghammer.
Elektrode (1) skrues på spidsen af svejseapparatet (2) med en nøgle
NV10(3). Derved skal du være opmærksom på, at du ikke strammer
for meget, for ikke at beskadige kobbergevindet.
Derefter sættes sømmet (4) i.
Elektrode til skiver
Elektrode til svejsning af skiver i særlige positioner, hvor det ikke
er muligt at anvende søm. Til udtræk af blik, hvor skiverne er
påsvejset, anvender man skivetrækkrog, der skal anbringes på
borepatronen på slaghammeren.
Sammen med elektroden til skiver skal man anvende hovedelektro-
den, for at skaffe en større kontaktmasse mellem elektrodebærerør
og elektrode til skiver.
Elektrode til skiver (1) påskrues elektrodebære (2) på svejseanord-
ningen Hovedelektrode (3) anbringes. Dertil drejes spændehjulet (4), til elektroden sidder helt
fast på elektrodeholderen på svejseanordningen (2). Derefter drejes hjulet til.
Skiven (5) føres ind i sædet på elektroden (1). En magnet på siden (6) sørger for, at skiven ikke
skrider.
3.2.2 Svejser til udtræksvarmeelektrode
Elektrode til opvarmning af blikdele med
"varmesteder" til start af denne.
Sammen med elektroden skal man anvende
hovedelektroden, for at skaffe en større
kontaktmasse mellem elektrodebærerør og
varmeelektrode. Varmeelektrode (1) skrues på
svejseanordningens elektrodeholder (2) med en nøgle
NV10. Hovedelektroden (3) anbringes. Derefter drejes
spændehjulet (4), til elektroden sidder helt på
svejseanordningens elektrodeholder (2). Derefter
drejes hjulet.
3.2.3 Svejser til gummibuffer
Magnetisk elektrode
Magnetisk elektrode til svejsning af små nitter til
gummibuffer.
Elektroden (1) skrues på spidsen af svejseren
(2) med en nøgle NV10.
