3.2.2 Schweißen für Ausziehen Heizelektrode
Elektrode für das Erhitzen von Blechteilen mit "Wärme-
stellen" für das Anlassen derselben.
Zusammen mit der Elektrode muss mann die Haupt-
elektrode verwnden, um eine größere Kontaktmasse
zwischen dem Elektrodentragrohr und der Heizelek-
trode zu schaffen.

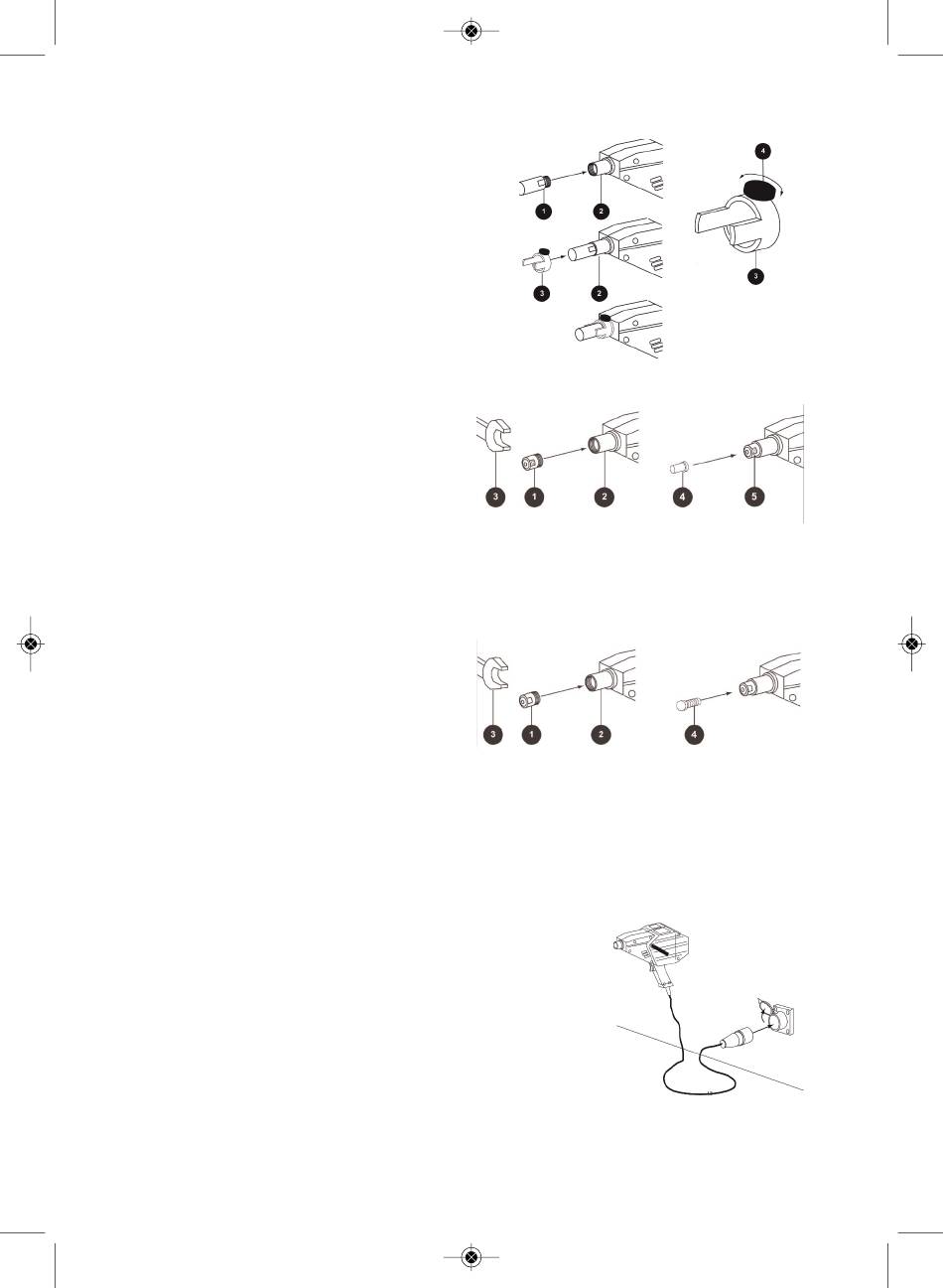

Die Heizelektrode (1) auf den Elektrodenhalter der
Schweißvorrichtung (2) mit einem Schlüssel SW10 auf-
schrauben. Die Hauptelektrode (3) anbringen. Dazu
das Spannrad (4) aufdrehen, bis die Elektrode vollstän-
dig auf dem Elektrodenhalter der Schweißvorrichtung
(2) aufsitzt. Danach das Rad zudrehen.
3.2.3 Schweißen für Gummipuffer
Magnetische Elektrode
Magnetische Elektrode für das Schweißen von
kleinen Nieten für Gummipuffer.
Die Elektrode (1) auf die Spitze des Schweißge-
rätes (2) mit einem Schlüssel SW10 (3)
aufschrauben. Dabei darauf achten, dass man
sie nicht zu fest anzieht, um das Kupfergewinde nicht zu beschädigen. Danach die zu schwei-
ßende Niete (4) einstecken. Ein Magnet (5) sorgt dafür, dass die Niete nicht verrutscht.
3.2.4 Anschweißen von Schrauben
Elektrode Ø 4
Elektrode für das Schweißen von verkupferten
Linsenkopfschrauben M4x16 für die Befestigung
von Gehäusen, Teilen etc. direkt an der Karosse-
rie.
Die Elektrode (1) auf die Spitze des Schweißge-
rätes (2) mit einem Schlüssel SW10 (3)
aufschrauben. Dabei darauf achten, dass man
sie nicht zu fest anzieht, um das Kupfergewinde nicht zu beschädigen. Danach die zu schwei-
ßende Schraube M4 (4) einstecken.
3.3 Stromanschluss
Nachdem man die für den jeweiligen Eingriff entsprechende Elektrode an der Schweißvorrich-
tung angeschraubt hat, die ROSPOT an das Versorgungsnetz des Raumes anschließen.
ACHTUNG!
Vergewissern, dass die elektrischen Eigenschaften der Anlage mit den vom Hersteller für
den Gebrauch dieses Gerätes angegebenen übereinstimmen:
220-230 V Einphasen – 50Hz
Das Gerät ist mit einem Stecker mit Schutzart IP44 gemäß IEC 309
ausgestattet.
Den Stecker (1) in eine kompatible Schuko-Steckdose (2) einstek-
ken. Dabei die Länge des mit dem ROSPOT mitgelieferten Kabels
berücksichtigen (3000mm).
3.4 Gebrauch der Schweißvorrichtungen
3.4.1 Vorbereitung des Halters
Für ein einwandfreies Schweißen der Zubehörteile (Nägel, Scheiben, Nieten, Schrauben) muss
