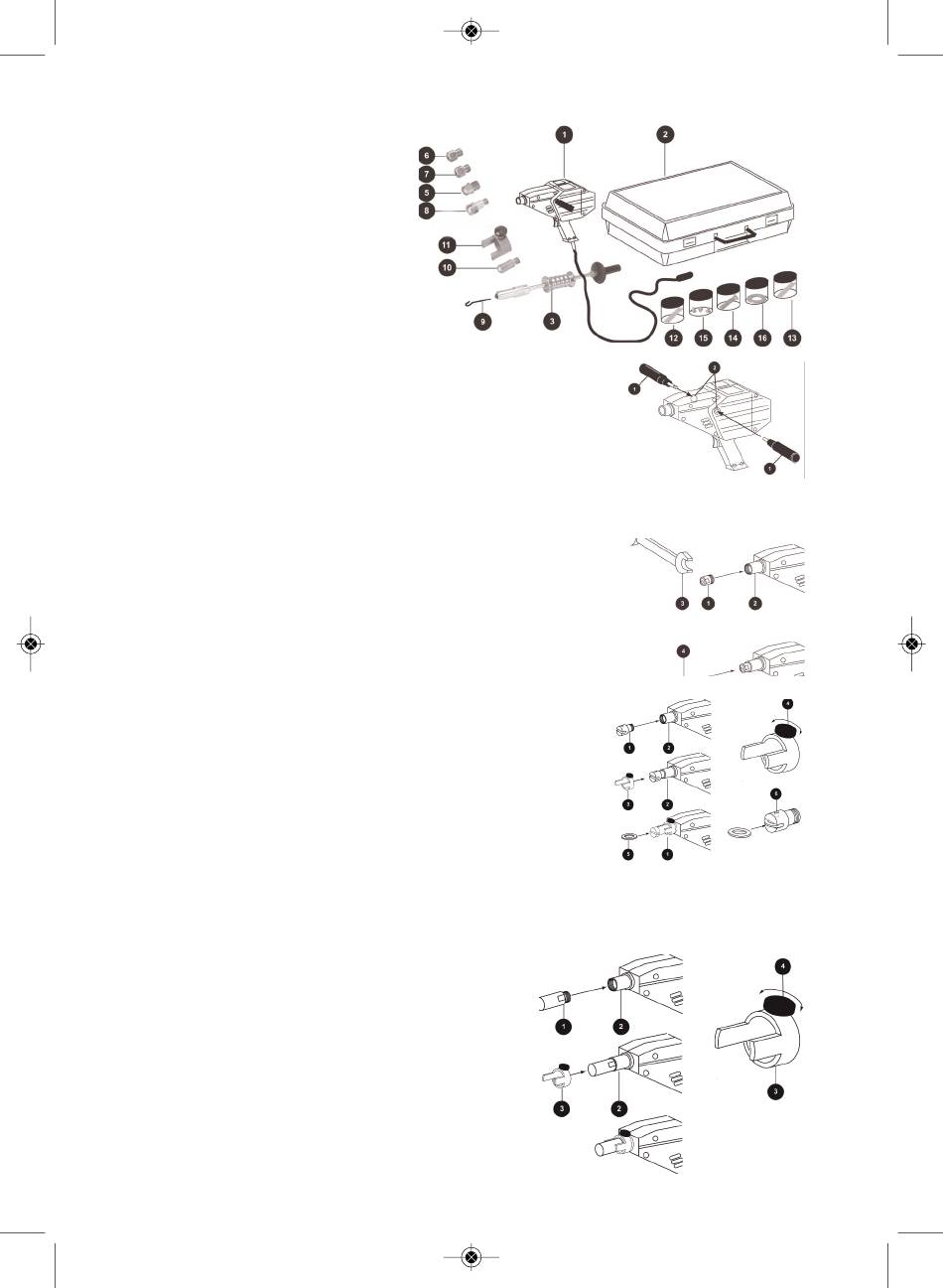

2.4 Az alkatrészek jelölése
1x hegesztőkészülék ROSPOT (1)
1x Koffer (2)
1x Lengőkalapács (3)
1x Elektróda szögekhez Ø 2-2.5mm (5)
1x Elektróda csavarokhoz M4 (6)
1x Mágneses elektróda (7)
1x Elektróda alátéthez (8)
1x Horog alátéthez (9)
1x Fűtőelektróda (10)
1x Fő elektróda (1111)
500x szög Ø 2x50 (12)
100x szög Ø 2.6x50 (13)
100x réz bevonatú csavarok M4x16 (14)
100x szegecs gumi pufferhez (15)
100 x alátét Ø 16mm (16)
3. A készülék használata
3.1 A markolat felszerelése
Az oldalsó markolatot (1) az egyik oldalsó helyre (2) saját kényelmének megfelelően csavarja be.
3.2 Az elektródák kiválasztása
A ROSPOT egy sor elektródával van felszerelve, amelyek bármely alkalmazásra megfelelnek.
3.2.1 Hegesztés kihúzáshoz
Elektróda réz bevonatú szögek Ø 2-2,6 mm hegesztéséhez, amelyeket
lengőkalapács segítségével deformált lemezek kihúzásához
használunk.
Az elektródát (1) a hegesztőkészülék hegyére (2) csavarozzuk egy
SW10-es kulcs (3) segítségével.
Ügyelve közben arra, hogy ne húzzuk meg szorosan, nehogy
megsérüljön a réz menet. Utána behelyezzük a szöget (4).
Elektróda alátétekhez
Elektróda alátétek hegesztésére speciális helyeken, ahol szögek
használata nem lehetséges.
A lemez kihúzásához, amelyre az alátétek rá vannak hegesztve,
alátétkihúzó horgot használunk, amelyet a lengőkalapács
befogójába kell szerelni.
Az alátéthez használt elektródával együtt a fő elektródát is használni
kell, hogy nagyobb katalizátor anyag mennyiséget hozzunk létre az
elektródatartó cső és az alátéthez használt elektróda között.
Az alátéthez használt elektródát (1) a hegesztőberendezés elektróda tartójára (2) csavarozzuk.
A fő elektródát (3) felszereljük. Ehhez a feszítőkereket (4) kicsavarozzuk addig, amíg az elek-
tróda teljesen a hegesztő berendezés elektróda tartójában (2) ül. Ezután rácsavarjuk a kereket.
Az alátétet (5) az elektródán (1) lévő ülésbe helyezzük. Egy oldalsó mágnes (6) biztosítja, hogy
az alátét ne csússzon el.
3.2.2 Fő elektróda hegesztés kihúzáshoz
„Hőpontokkal" rendelkező lemezalkatrészek
felmelegítésére szolgáló elektróda azok megeresztésére.
Az elektródával együtt a fő elektródát is használni kell,
hogy nagyobb katalizátor anyag mennyiséget hozzunk
létre az elektródatartó cső és a fűtőelektróda között.
Az fűtőelektródát (1) a hegesztőkészülék hegyére
csavarjuk (2) egy SW10 –es kulcs (3) segítségével.
A fő elektródát (3) felszereljük.
Ehhez a feszítőkereket (4) kicsavarozzuk, amíg az
elektróda teljesen a hegesztőberendezés elektróda tartó-
jába (2) ül. Ezután rácsavarjuk a kereket.
