2.4 Značení dílů

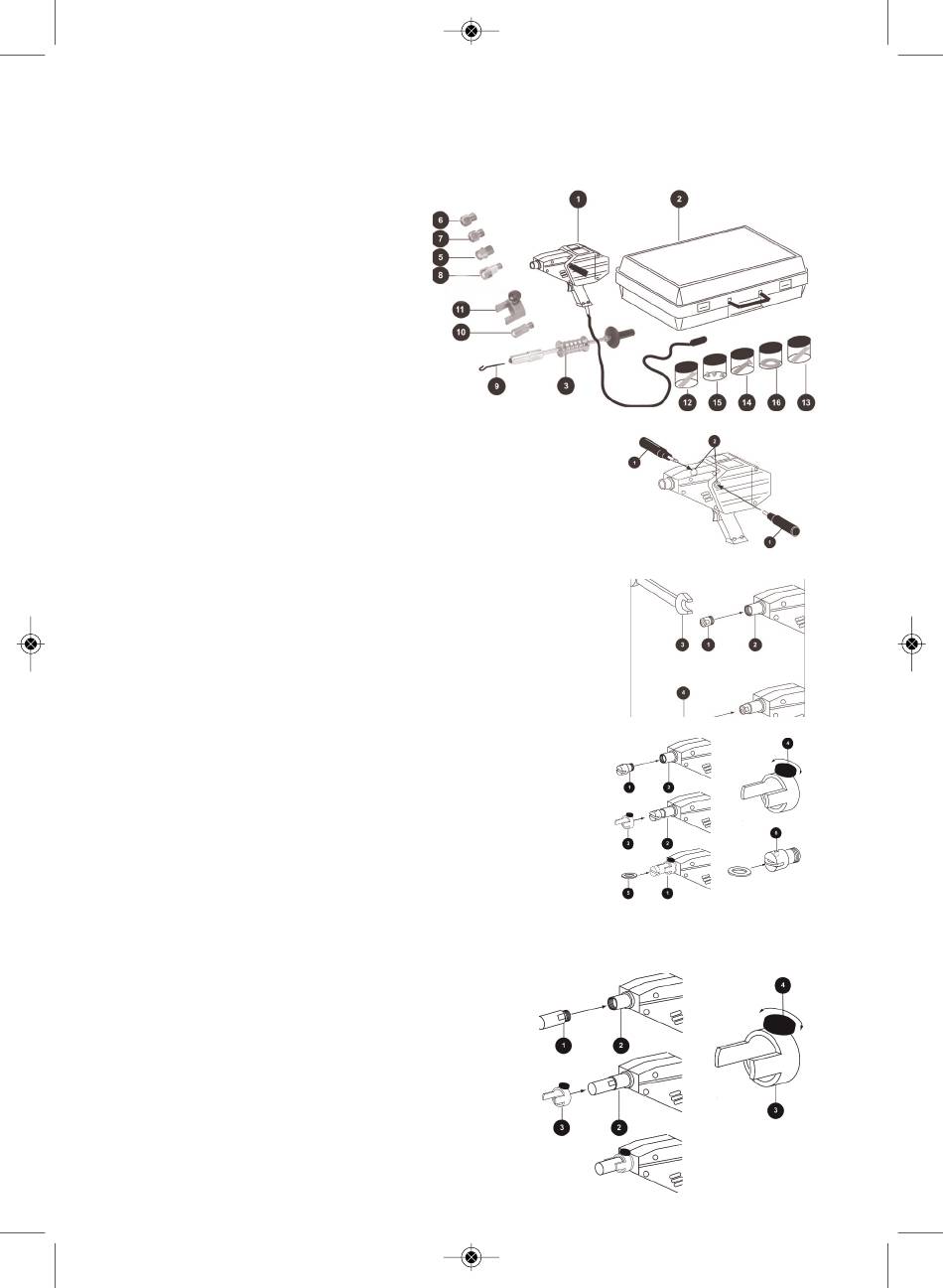

1x svářecí přístroj ROSPOT (1)
1x kufr (2)
1x kladívko (3)
1x elektroda pro hřebíky o Ø 2-2,5 mm (5)
1x elektroda pro šrouby M4 (6)
1x magnetická elektroda (7)
1x elektroda pro kroužky (8)
1x hák pro kroužky (9)
1x ohřívací elektroda (10)
1x hlavní elektroda (11)
500x hřebíky o Ø 2 x 50 (12)
100x hřebíky o Ø 2,6 x 50 (13)
100x poměděné šrouby M4x16 (14)
100x nýty pro pryžové dorazy (15)
100x kroužky o Ø 16 mm (16)
3 Použití přístroje
3.1 Montáž rukojeti
Zašroubujte postranní rukojeť (1) do jednoho z bočních otvorů (2)
podle vlastní volby.
3.2 Výběr elektrody
Přístroj ROSPOT je vybaven řadou elektrod, které jsou vhodné pro každé použití.
3.2.1 Svařování pro vytahování
Elektroda pro přivařování poměděných hřebíků o Ø 2-2,6 mm, které se
používají pro vytahování tvarovaných plechů směrem ven za pomoci
kladívka.
Našroubujte elektrodu (1) na nosič elektrody na svařovacím přístroji (2)
pomocí klíče OK 10 (3). Přitom dbejte na to, aby nebyla utažena příliš
pevně, aby se nepoškodil měděný závit. Potom zasuňte hřebík (4).
Elektroda pro kroužky
Elektroda pro přivařování kroužků ve zvláštních polohách, ve
kterých nelze použít hřebíky. Pro vytahování plechu, ke kterému
jsou kroužky přivařeny, se používá hák na vytahování kroužků, který
se musí upevnit do sklíčidla kladívka.
Společně s elektrodou pro kroužky se musí použít hlavní elektroda,
aby se vytvořila větší kontaktní plocha mezi nosnou trubkou
elektrody a elektrodou pro kroužky.
Našroubujte elektrodu pro kroužky (1) na nosič elektrody na
svařovacím přístroji (2).
Připevněte hlavní elektrodu (3). Za tím účelem povolte upínací kolečko (4), až elektroda úplně
dosedne na držák elektrody na svařovacím přístroji (2). Potom kolečko opět utáhněte.
Zaveďte kroužek (5) do příslušného místa na elektrodě (1). Postranní magnet (6) zajišťuje, aby
kroužek nesklouzl.
3.2.2 Svařování s ohřívací elektrodou
Elektroda pro zahřívání plechových dílů - rovnání
plamenem pomocí ohřátých míst.
Společně s ohřívací elektrodou se musí použít hlavní
elektroda, aby se vytvořila větší kontaktní plocha mezi
nosnou trubkou elektrody a ohřívací elektrodou.
Našroubujte ohřívací elektrodu (1) na držák elektrody na
svařovacím přístroji (2) pomocí klíče OK 10.
