4908 1_Rospot Reparatursystem_Layout 1 15.10.2012 14:19 Seite 36
All manuals and user guides at all-guides.com

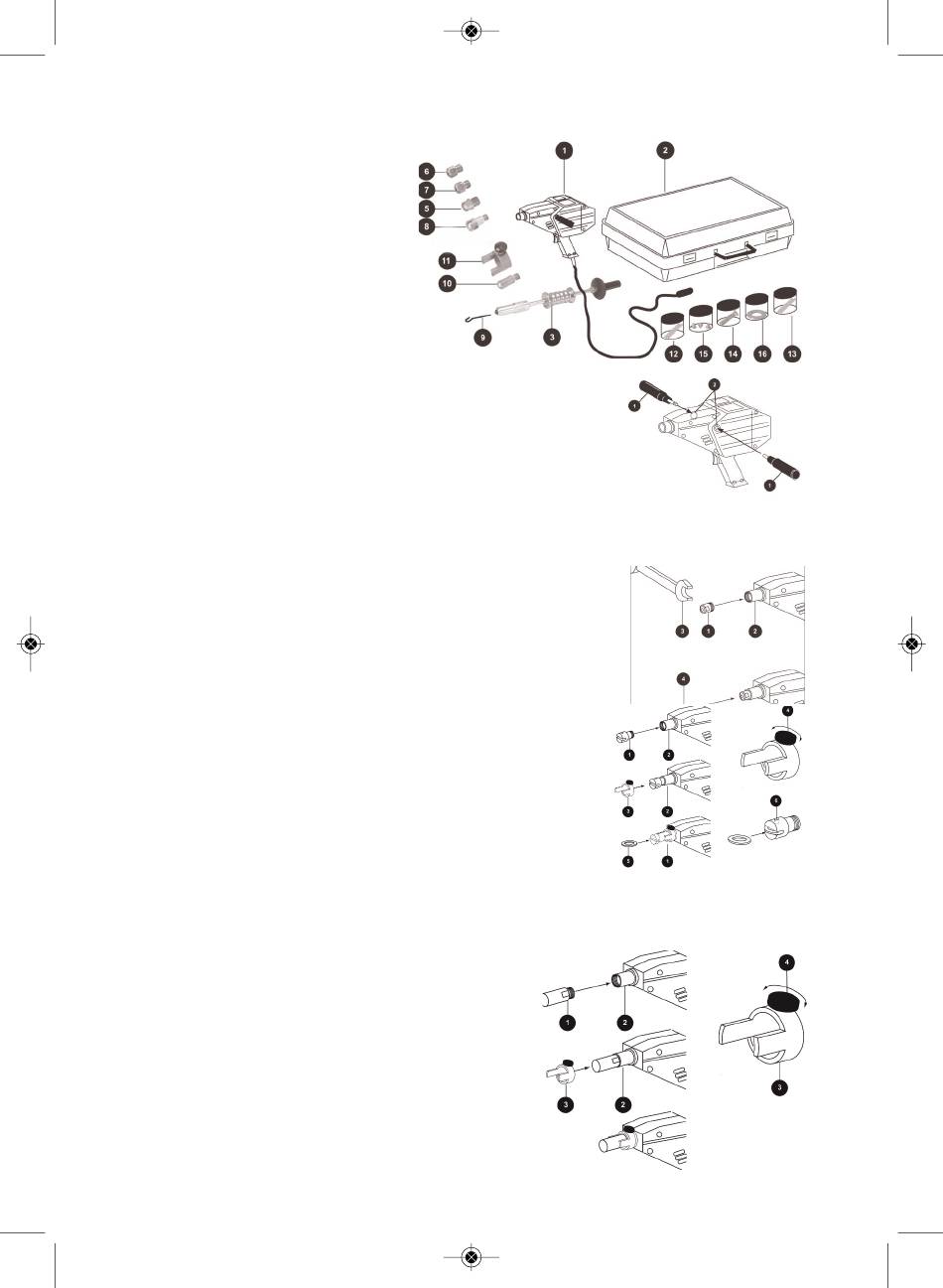

2.4 Ensemble de pièces incluant
1x appareil à souder ROSPOT (1)
1x coffret (2)
1x marteau à frapper (3)
1x électrode pour clous Ø2-2.5mm (5)
1x électrode pour vis M4 (6)
1x électrode magnétique (7)
1x électrode pour rondelles (8)
1x crochet pour rondelles (9)
1x électrode chauffante (10)
1x électrode principale (1111)
500x clous Ø 2x50 (12)
100x clous Ø 2.6x50 (13)
100x vis cuivrée M4x16 (14)
100x rivets pour butoirs en caoutchouc (15)
100x rondelles Ø 16mm (16)
3 Utilisation de l'appareil
3.1 Montage de la poignée
Visser la poignée latérale (1) dans l'un des sièges latéraux (2) en fonction du confort personnel.
3.2 Choix des électrodes
L'appareil ROSPOT est doté d'une série d'électrodes adaptables à toutes les applications.
3.2.1 Soudage pour redresser la tôle enfoncée
Electrode pour le soudage de clous cuivrés avec Ø 2-2,6mm utilisée
pour redresser des
enfoncements par l'intermédiaire du marteau à frapper.
Visser l'électrode (1) sur la pointe de l'appareil à souder (2) au moyen
de la clé de 10
(3). Serrer modérément pour ne pas abîmer le filetage en cuivre. Puis
insérer le clou (4).
Electrode pour rondelles
C'est une électrode pour le soudage de rondelles dans des
positions spécifiques pour lesquelles l'utilisation de clous n'est pas
possible. Pour étirer la tôle sur laquelle sont soudées les rondelles,
utiliser le crochet pour rondelles qui doit être fixé sur le mandrin de
serrage du marteau à frapper.
Pour créer une masse de contact plus importante, utiliser
également l'électrode principale en même temps que l'électrode
pour rondelles. Visser l'électrode pour rondelles (1) sur le support
d'électrodes du dispositif de soudage (2). Placer l'électrode principale (3) en dévissant la roue
de serrage (4) jusqu'à ce que l'électrode soit bien positionnée sur le support d'électrode du
dispositif de soudage (2). Revisser ensuite la roue. Insérer la rondelle (5) dans le logement de
l'électrode (1). Un aimant latéral (6) fixe la rondelle dans
son logement.
3.2.2 Soudage pour étirer la tôle - électrode chauffante
Electrode pour chauffer des pièces en tôle avec « points
chauffants ».
Pour créer une masse de contact plus importante, utiliser
également l'électrode principale en même temps que
l'électrode pour rondelles.
Visser l'électrode chauffante (1) sur le support
d'électrodes du dispositif de soudage (2) à l'aide d'une
clé de 10.
