Retirer l'appareil Rospot (9). Si d'autres soudures doivent être effectuées, monter une nouvelle
pièce accessoire et procéder de la même manière que décrit ci-dessus.
3.5 Utilisation du marteau à frapper

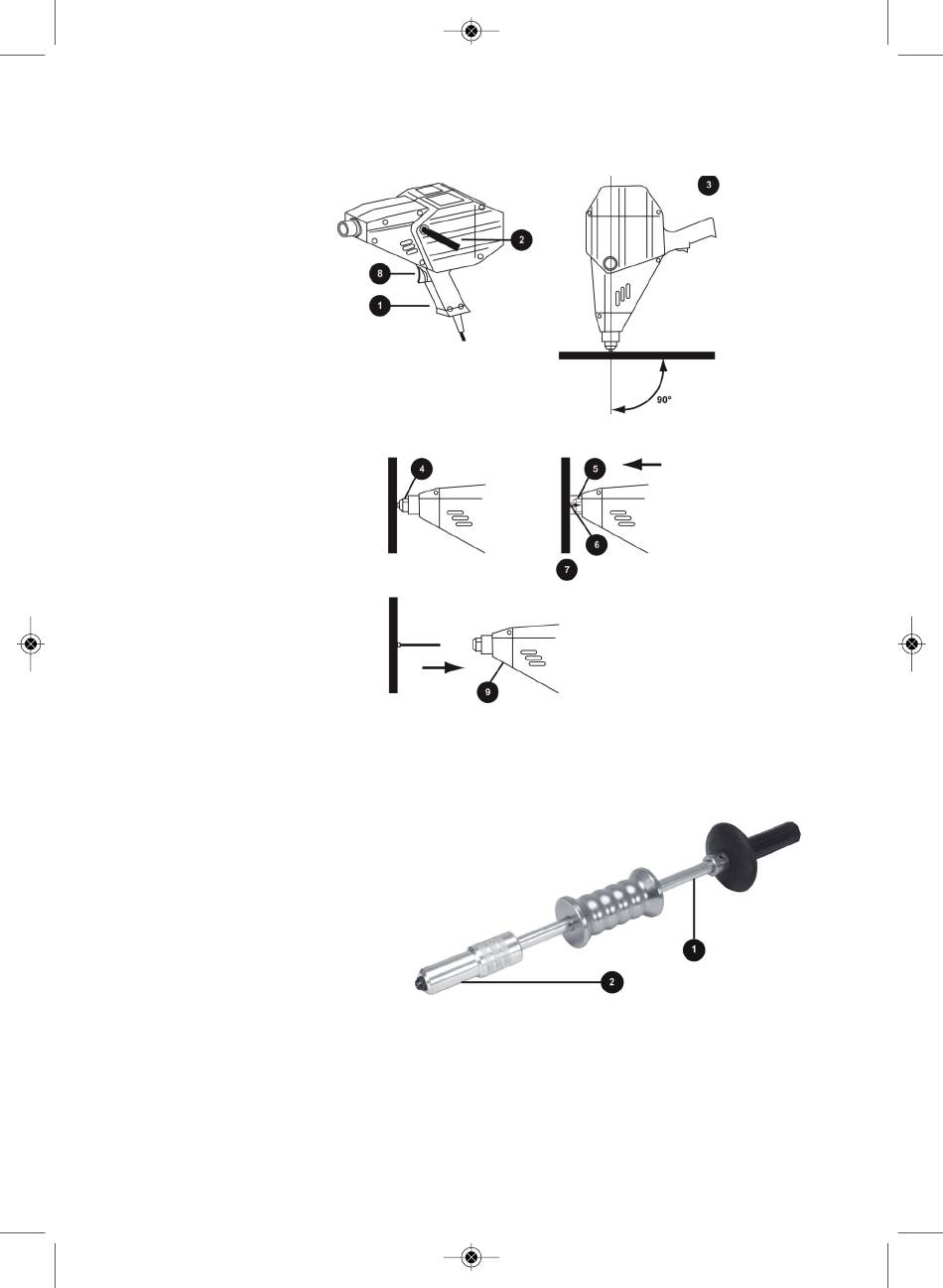

Le marteau à frapper (fig. 1-1) sert à étirer et redresser des tôles déformées. Il forme un
ensemble avec le mandrin de serrage (fig. 1-2) des pièces accessoires à monter.
Ouvrir le mandrin de serrage (fig. 2-1), tourner la bague moletée et la positionner au niveau du
clou soudé sur la tôle à redresser (fig.2-3).
Fixer le mandrin de serrage sur le clou.
Tourner à cet effet la bague moletée
dans le sens
anti-horaire (fig.2-4).
Saisir le marteau à frapper par la
poignée supérieure protégée (fig.2-5).
Intervenir au niveau de la butée (fig.2-6)
jusqu'à ce que la tôle dans cette zone
prenne la forme recherchée.
Défaire le mandrin de serrage et retirer
le marteau à frapper. Refaire les
interventions illustrées sur tous les clous soudés jusqu'à ce que la tôle soit complètement re-
dressée.
Pour finir, couper les clous soudés au moyen d'une pince.
Pour le serrage des rondelles (fig.2-7), utiliser le crochet fourni (fig.2-8). Placer son extrémité
droite (fig.2-9) dans le mandrin de serrage (fig.2-10) du marteau à frapper et serrer.
