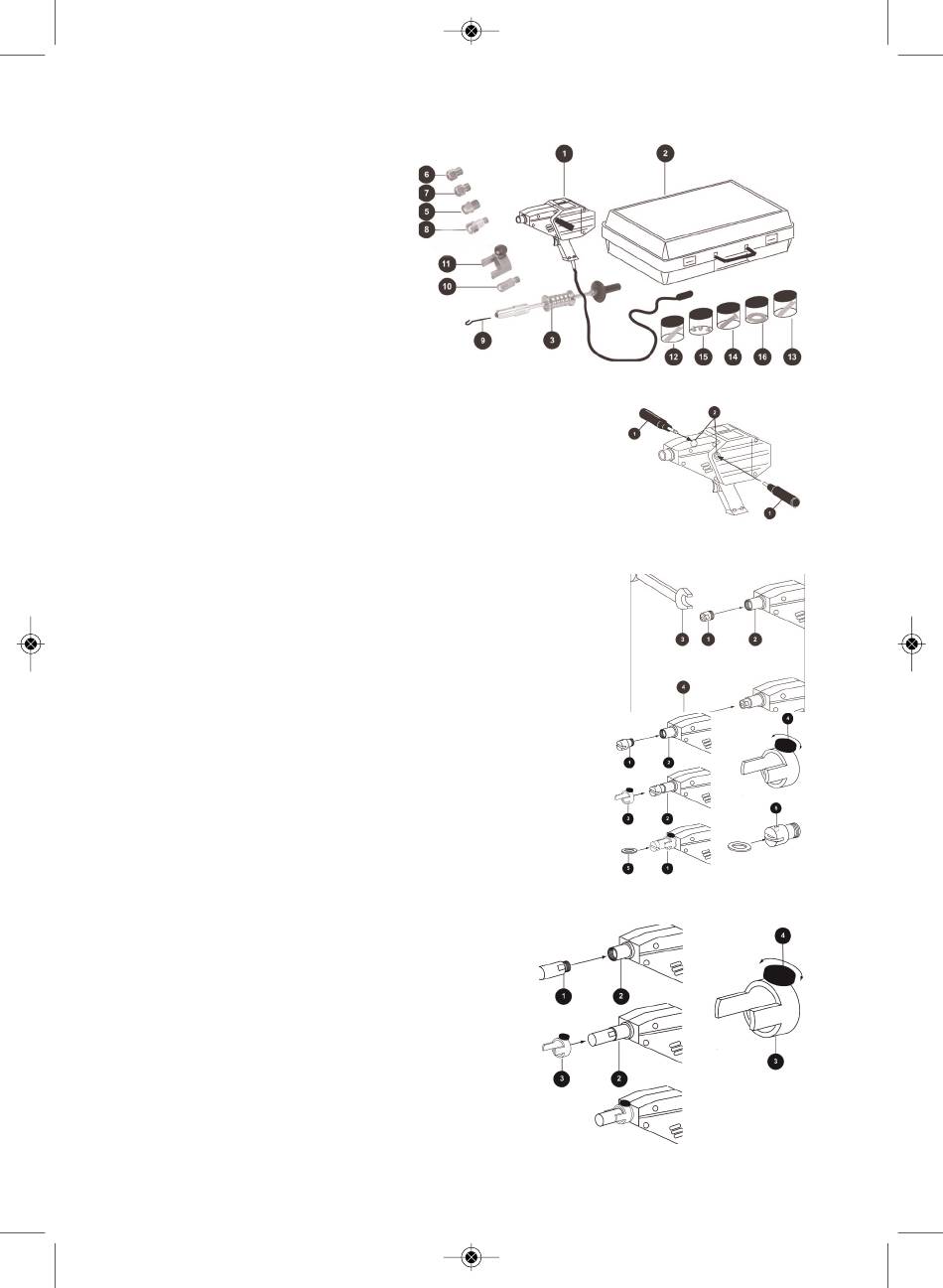

2.4 Identifiering av detaljer
1 - Svetsenhet ROSPOT
2 - Väska
3 - Glidhammare
5 - Spikelektrod
6 - Skruvelektrod
7 - Magnetisk elektrod
8 - Brickelektrod
9 - Hake för brickor
10 - Värmeelektrod
11 - Huvudelektrod
12 -500 X Spik Ø 2x50
13 - 100 X Spik Ø 2,6x50
14 - 100 X Kopparspik M4x16
15 - 100 X Nit för gummibuffert
16 - 100 X Bricka Ø 16mm
3 Användning av utrustningen
3.1 Montering av handtag
Sidohandtag (1) monteras i något av hålen (2) efter eget önskemål
och bekvämlighet
3.2 Val av elektrod
Till ROSPOT finns ett stort utbud av elektroder som alla har ett spesifikt användningsområde
3.2.1 Svetsning för utdragning
Elektrod för ansvetsning av kopparspik med en diameter mellan
Ø mellan 2 - 2,6mm för utdragning av buckor med glidhammare.
Elektroden (1) monteras till spetsen på svetsaggregatet (2) med nyckel
NV10 (3). Dra ej för hårt! Risk finns att koppargängan skadas. ör
därefter in kopparspiken (4).
Elektrod för svetsning
Elektrod för ansvetsning av brickor i speciella positioner där
svetsspikar inte kan användas.
För utdragning av bucklor med hjälp av ansvetsad bricka används
svetshake som i dessa fall ska monteras på glidhammaren.
Tillsammans med elektroden för brickor måste, för att få en
tillräckligt stor anliggningsyta, även huvudelektroden användas.
Elektrod för brickor (1) skruvas på elektrodbäraren (2).
Huvudelektroden (3) anbringas. Därefter dras spännhjulet (4) åt till
elekotoden sitter helt fast monterad.
Brickan (5) förs in i sätet för elektroden(1). En sidomagnet (6) håller i detta läge fast brickan.
3.2.2
Elektrod för uppvärmning av metalldetaljer med "Heat
Set".
Tillsammans med elektroden måste, för att kontakten med
massan ska bli tillräckligt stor, även huvudelektroden
användas.Värmeelektroden (1) monteras på svetsenheten
(2) med nyckel NV10. Huvudelektroden (3) anbringas.
Därefter dras spännhjulet (4) åt tills elektroden sitter helt
fast monterad.
