100x Čavao Ř2.6x50 (13).
100x Bakreni vijci M4x16 (14).
100x Zakovice za gumeni odbojnik (15).
100x Pločice Ř 16 mm (16).
3. RUKOVANJE I RAD SA UREĐAJEM

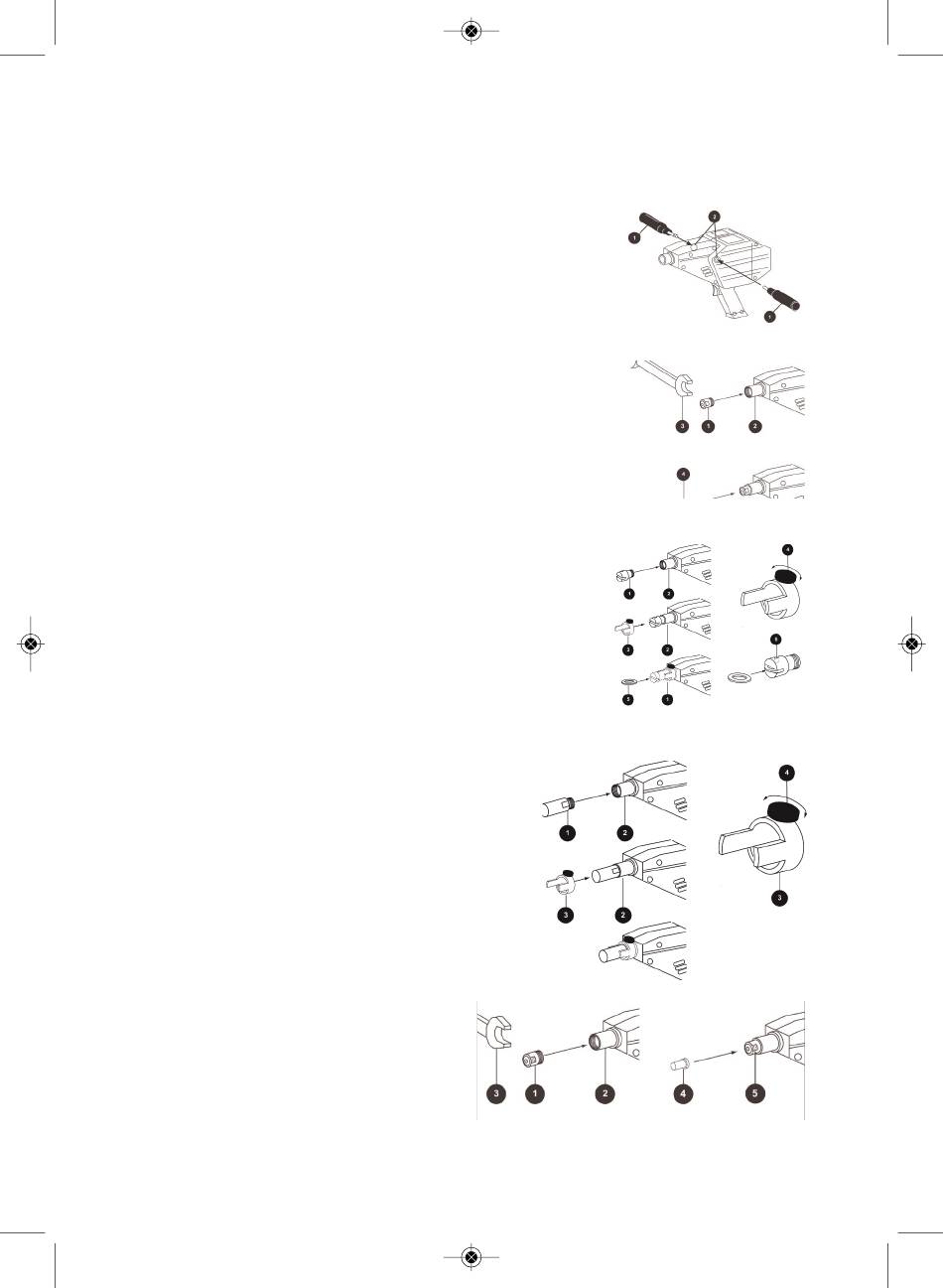

3.1. Montaža ručke
Bočnu ručku (1) zaviti na jedan od 2 prihvata (to ovisi dali ste
lijevak ili dešnjak, to o vama ovisi).
3.2. Odabir elektrode
ROSPOT je opremljen sa različitim elektrodama, koje su namijenjene za određena područja
obrade.
3.2.1. Zavarivanje za izvlačenje
Elektroda za zavarivanje bakrenih čavala Ř 2-2.6 mm, koji se
primjenjuju za izvlačenje izobličenih limova prema van u kombinaciji sa
udarnim čekićem. Elektrodu (1) zaviti sa ključem SW10 (3) na vrh
uređaja za zavarivanje (2). Tijekom toga procesa obratiti pozornost na
jačinu zatezanja, kako se ne bi oštetio bakreni navoj. Nakon toga umet-
nuti čavao (4).
Elektroda za podloške
Elektrode za zavarivanje podložaka u posebnim pozicijama u kojima nije moguća primjena
čavala. Za izvlačenje lima, gdje je zavarena podloška, potrebna je
primjena kuke za izvlačenje, koja se pričvršćuje na glavu udarnog
čekića.
Zajedno sa elektrodom za zavarivanje podložaka, potrebna je
primjena glavne elektrode, kako bi se postigao vrlo jak zavaren
spoj, koji se neće odvojiti tijekom izvlačenja. Elektrodu za podloške
(1) zaviti na nosač elektroda (2). Spojiti glavnu elektrodu (3).
Tijekom toga zatezni kotačić (4) okretati, sve dok elektroda u
potpunosti sjedne u svoje sjedište (2). Nakon toga zategnuti
kotačić.
Podlošku (5) umetnuti u sjedište elektrode (1). Jedan bočni magnet
(6) brine da se podloška jednostavno ne izmakne.
3.2.2. Zavarivanje za izvlačenje grijače elektrode
Elektroda za zagrijavanje limenih dijelova sa „toplinskom
pozicijom". Zajedno sa ovom elektrodom potrebna je
primjena glavne elektrode, kako bi se postigao vrlo jak
zavaren spoj, koji se neće odvojiti tijekom izvlačenja.
Elektrodu za zagrijavanje (1) zaviti sa ključem SW10 (3)
na vrh uređaja za zavarivanje (2). Spojiti glavnu
elektrodu (3). Tijekom toga zatezni kotačić (4) okretati,
sve dok elektroda u potpunosti sjedne u svoje sjedište (2).
Nakon toga zategnuti kotačić.
3.2.3. Zavarivanje za gumeni odbojnik
Magnetska elektroda
Magnetska elektroda za zavarivanje malih
zakovica za gumene odbojnike.
Elektrodu (1) zaviti sa ključem SW10 (3) na vrh
uređaja za zavarivanje (2). Tijekom toga
procesa obratiti pozornost na jačinu zatezanja,
kako se ne bi oštetio bakreni navoj. Nakon toga
umetnuti zakovicu (4). Jedan magnet (5) brine da se zakovica jednostavno ne izmakne.
