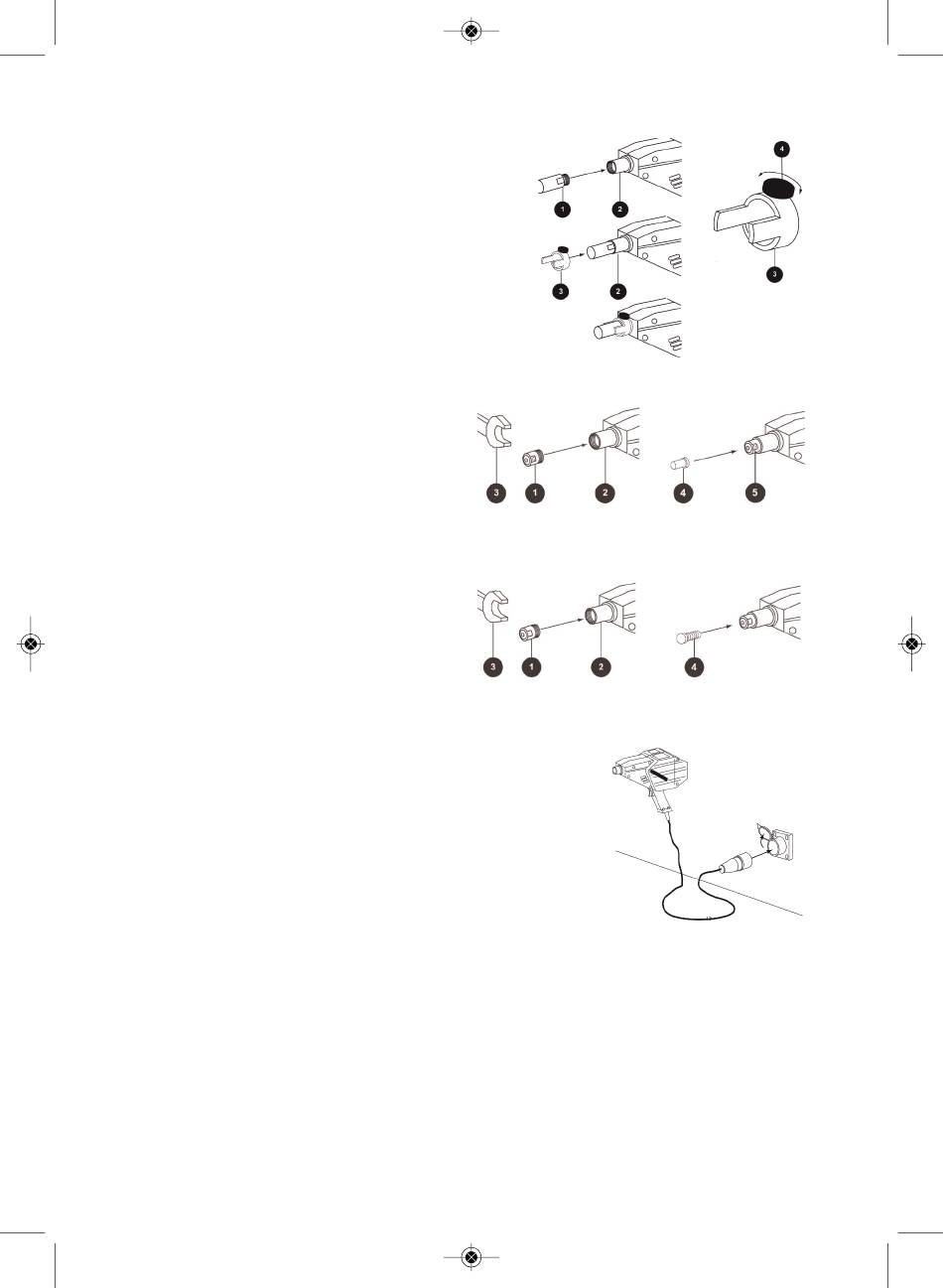

3.2.2 Spawanie do wyciągania Termoelektroda
Termoelektroda do podgrzewania elementów blaszanych
z „miejscami ciepłymi" do ich wpuszczania. Razem
z termoelektrodą należy stosować elektrodę główną
w celu stworzenia większej masy kontaktowej między
wspornikiem elektrody a termoelektrodą.
Termoelektrodę (1) należy przytwierdzić za pomocą
klucza SW 10 na szyjce urządzenia do spawania (2).
Założyć elektrodę główną. W tym celu należy odkręcić
kółko mocujące (4), aby elektroda została dobrze
usadzona na szyjce urządzenia spawalniczego (2).
Następnie należy koło dokręcić.
3.2.3 Spawanie bufora gumowego Elektroda magnetyczna
Magnetyczna elektroda do spawania małych
nitów miedziowanych.
Elektrodę (1) należy przykręcić na końcu
przyrządu do spawania (2) za pomocą klucza
SW10 (3). Należy przy tym uważać, aby nie
dokręcić zbyt mocno i nie uszkodzić
miedzianego gwintu. Następnie należy
założyć nity do spawania (4). Dzięki specjalnemu magnesowi(5) nity pozostaną na swoim
miejscu.
3.2.4 Przyspawanie śrub
Elektroda Ø 4
Elektroda do spawania miedziowanych
ocynkowanych śrub z łbem M4x16 w celu
mocowania obudowy, części itp. bezpośrednio
do nadwozia.
Elektrodę (1) przykręcić na końcu przyrządu do spawania (2) za pomocą klucza SW10 (3).
Należy przy tym uważać, aby nie dokręcić zbyt mocno i nie uszkodzić miedzianego gwintu.
Następnie załóż śrubę M4 (4).
3.3 Przyłącze elektryczne
Do każdej operacji należy używać odpowiedniej elektrody.
UWAGA: Przed każdym użyciem należy zawsze się upewnić,
że właściwości elektryczne instalacji odpowiadają parametrom
narzędzia podanych przez producenta: 220-230 V
jednofazowo- 50 Hz.
Urządzenie posiada wtyczkę izolacyjną IP44 zgodnie z normą
IEC 309.
Wtyczkę (1) należy umieścić w odpowiednim gniazdku z zestykiem ochronnym (2). Należy przy
tym uwzględnić długość kabla dostarczonego z urządzeniem ROSPOT (3000 mm).
3.4 Korzystanie z urządzeń spawalniczych
3.4.1 Przygotowanie uchwytu
Do prawidłowego spawania akcesoriów (gwoździe, podkładki, nity, śruby) blacha musi być
oczyszczona z ewentualnych warstw lakieru pokrywających blachę. Powierzchnia przeznaczona
do spawania musi być perfekcyjnie sucha, a także wolna od kurzu, śladów tłuszczu, warstw
oleju i smaru itp.
