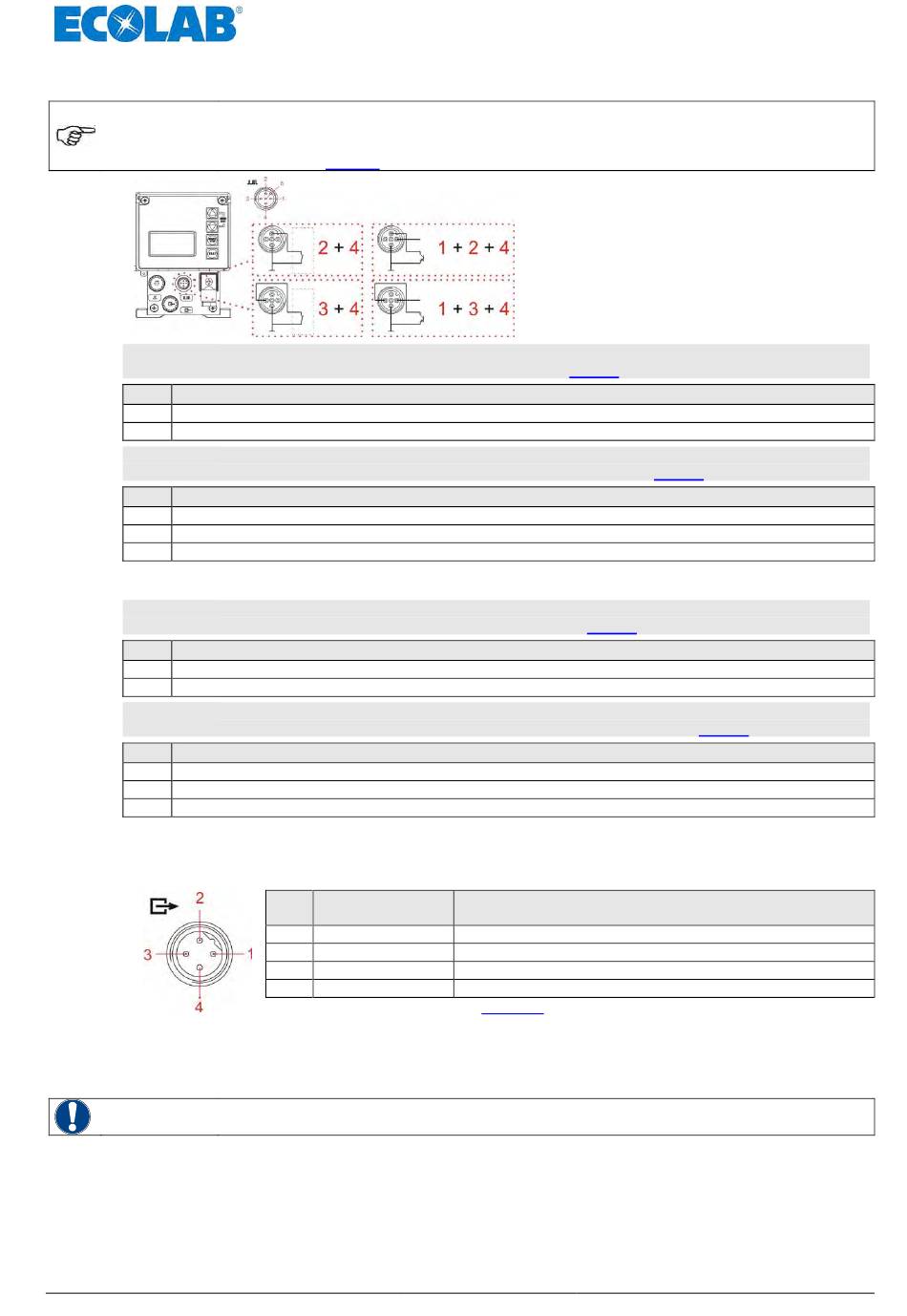

7.2.3.5
Installation Dosierüberwachung
Die Funktion Dosierüberwachung muss zuerst im Menü aktiviert werden. Außerdem muss
ausgewählt werden ob die Pins
HINWEIS
für den Dosierüberwachungs- Eingang genutzt werden sollen
(siehe Kapitel
2
+
4
= Eingang Dosierüberwachung mit potentialfreiem Kontakt bei Wahl Eingang „Impuls" in
Konfiguration Dosierüberwachung (siehe Kapitel 10.3.13).
PIN
Belegung
2
Schalteingang
4
GND (┴)
1 +2
+
4
= Eingang Dosierüberwachung mit elektronischem Schalter (NPN) bei Wahl Eingang
„Impuls" in Konfiguration Dosierüberwachung (siehe Kapitel 10.3.13).
PIN
Belegung
1
5 V, DC
2
Schalteingang
4
GND (┴)
oder
3
+
4
= Eingang Dosierüberwachung mit potentialfreiem Kontakt bei Wahl Eingang „Dosiersperre"
in Konfiguration Dosierüberwachung (siehe Kapitel 10.3.13)
PIN
Belegung
3
Schalteingang
4
GND (┴)
1 +3
+
4
= Eingang Dosierüberwachung mit elektronischem Schalter (NPN) bei Wahl Eingang
„Dosiersperre" in Konfiguration Dosierüberwachung (siehe Kapitel 10.3.13).
PIN
Belegung
1
5 V, DC
3
Schalteingang
4
GND (┴)
7.2.4
Anschlussbelegung Steckplatz III (4-polig), Ausgang für Alarm und Hubsignal
Abb. 7.18 Anschlussbelegung Steckplatz III (4-polig), Ausgang für Alarm und Hubsignal
Schutzkappe abziehen
Anschlussstecker entsprechend der Anschlussbelegung montieren.
ACHTUNG
Nur Anschlussstecker aus unserem Lieferprogramm verwenden! (Lieferumfang)
417101438_EMP_II_E60
10.3.13
„Konfiguration / Dosierüberwachung")
Aderfarbe
Pin
(Anschlusskabel)
1
braun
2
weiß
3
blau
4
schwarz
(Steckerbelegung siehe Kapitel
2+4
(Eingang „Impuls") oder
Abb. 7.17
Installation Dosierüberwachung
Belegung
Ausgang Niveauvorwarnung, Leermeldung und Störung (+)
Ausgang Niveauvorwarnung, Leermeldung und Störung (-)
Ausgang Hubsignal (+)
Ausgang Hubsignal (-)
14.3.5.3
„Pinbelegung / Aderfarben Stecker III (4-polig)")
- 17 -
3+4
(Eingang „Dosiersperre")
