17-6 ANNEXE

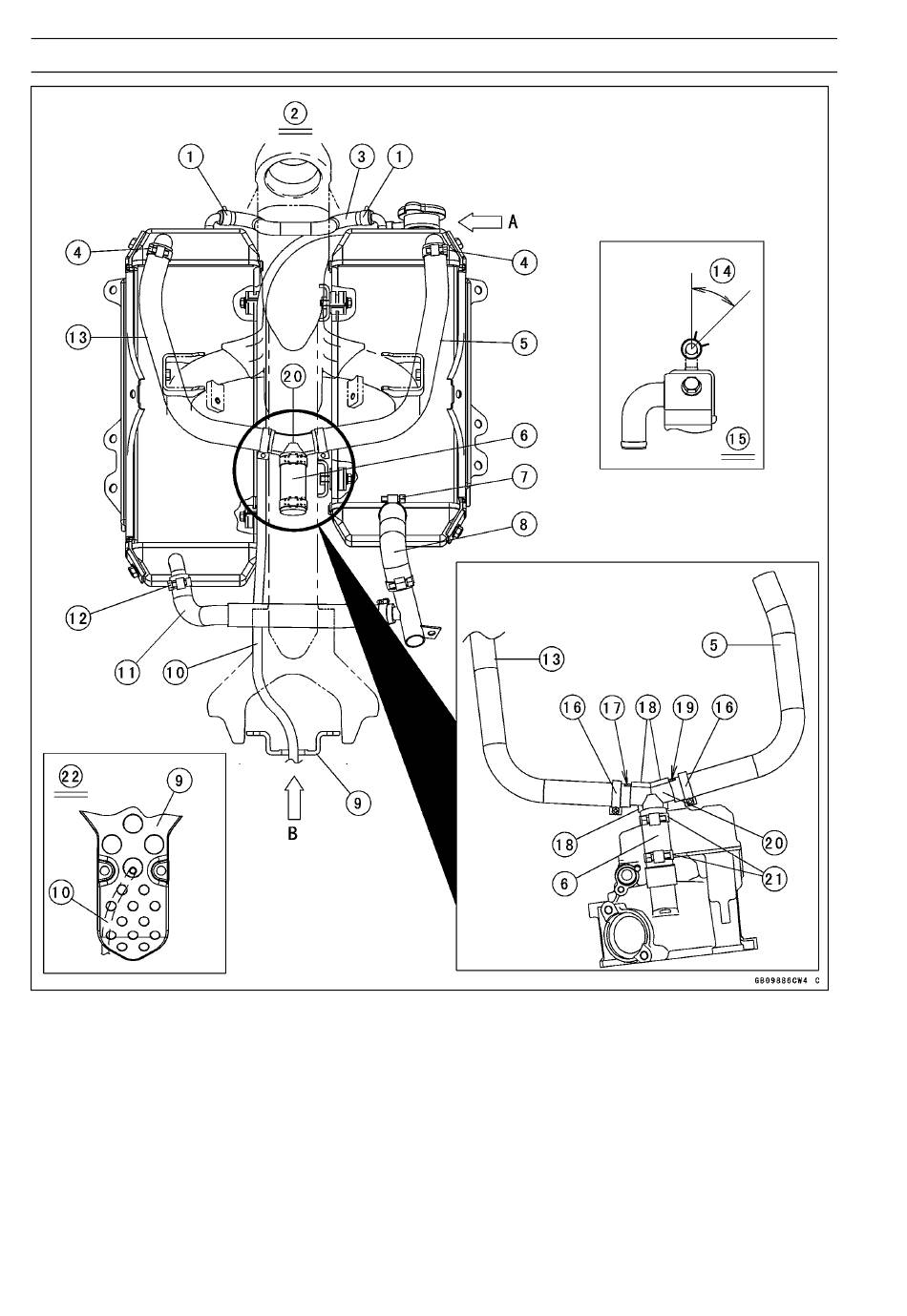

Acheminement de câbles, fils et flexibles
1. Colliers de serrage
2. Vu de l'avant
3. Flexible de joint
4. Colliers de serrage
5. Flexible d'eau
6. Flexible d'eau
7. Collier
8. Flexible d'eau
9. Dispositif de protection du moteur
10. Flexible de trop-plein du radiateur
11. Flexible d'eau
12. Collier
13. Flexible d'eau
14. 45°
15. Vu de A
16. Colliers de serrage
17. Aligner la marque de peinture bleue du
flexible d'eau avec la butée du raccord.
18. Butées
19. Aligner la marque de peinture jaune du
flexible d'eau avec la butée du raccord.
20. Raccord
21. Colliers de serrage
22. Vu de B
