Auslegung des Kondensatsammlers

Auslegung des Kondensatsammlers

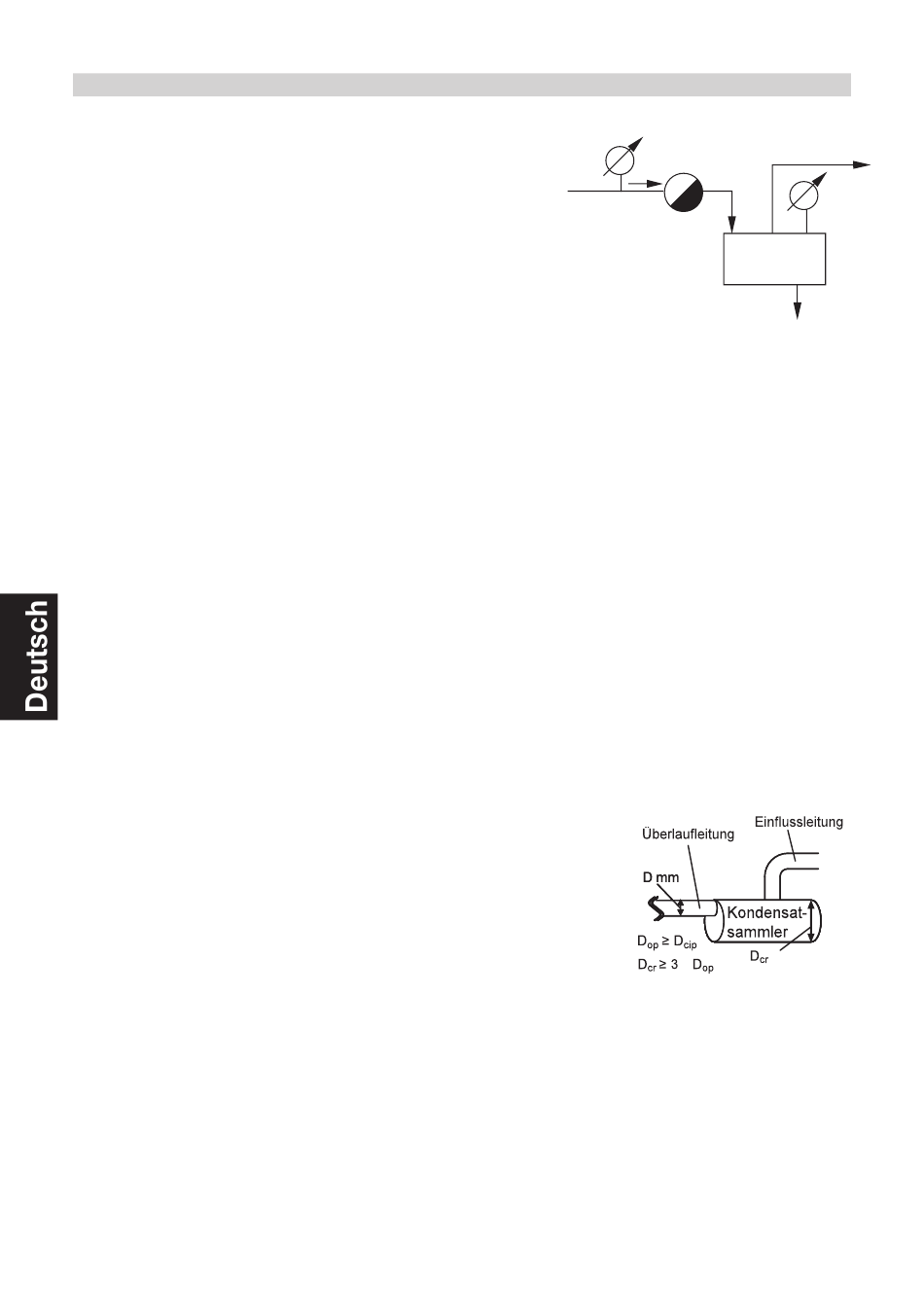

Zur Auslegung des Kondensatsammlers für PowerTrap
ist zwischen folgenden drei Fällen zu unterscheiden:
① Wenn mit großen Mengen Entspannungsdampf zu
rechnen ist (für offene Systeme)
a) Bestimmung der Menge des Entspannungsdampfes:
Menge des Entspannungsdampfes Fe = Q x (hd'-hh') / r
Fe : Menge des Entspannungsdampfes (kg/h)
Q : Kondensatmenge (kg/h)
hd' : Spezifische Enthalpie (kJ/kg) von gesättigtem Kondensat bei
eingestelltem Kondensateinlassdruck (Pi)
hh' : Spezifische Enthalpie (kJ/kg) von gesättigtem Kondensat bei
eingestelltem Druck des Kondensatsammlers (Ph)
r : Spezifische Enthalpie (kJ/kg) der Verdampfung (Latentwärme
von Dampf) bei eingestelltem Druck des Kondensatsammlers (Ph)
b) Bestimmung des Durchmessers der Entlüftungsleitung entsprechend dem anfallenden
Entspannungsdampf gemäß der Abmessungstabelle (1) für belüfteten Kondensatsammler.
c) Bestimmung des Durchmessers der Überlaufleitung (D
ANMERKUNG: Der Durchmesser der Überlaufleitung sollte mindestens so groß wie der
Durchmesser der Kondensateinlassleitung (D
d) Bestimmung des Durchmessers des Kondensatsammlers (D
Auswahl des größten Wertes aus (i),(ii) und (iii) gemäß einer Länge des Kondensatsammlers
von 1 m.
( i ) ist das Dreifache des Durchmessers der Überlaufleitung, oder mehr
( ii ) ist der Mindestdurchmesser des Kondensatsammlers entsprechend dem anfallenden
Entspannungsdampf auf der nächsten Seite.
(iii) ist der Mindestdurchmesser des Kondensatsammlers entsprechend dem anfallenden
Kondensat gemäß der Abmessungstabelle (2) für belüfteten Kondensatsammler auf der
nächsten Seite.
Anmerkung: Die Länge des Kondensatsammlers kann um 50% verkürzt werden,
wenn der Druck des Antriebsmediums (Pm) dividiert durch den Gegendruck (Pb) 2
oder größer ist. (Pm ÷ Pb ≥ 2)
Pi
, siehe Abb. unten).
op
, siehe Abbildung unten) sein.
cip
, siehe Abbildung unten) durch
cr
— 48 —
Entspannungs-
dampf
Qi
Kondensat-
sammler
Kondensat
×
Ph
