4. Retirer/replacer le mécanisme à action instantanée et le levier
Il n'est pas nécessaire de retirer le flotteur avant de retirer le mécanisme à action instantanée
et le levier. Lorsque vous manipulez le mécanisme à action instantanée, faites attention de ne
pas vous pincer les doigts, etc.
Pièce
･ Abaisser le bout du bras du levier jusqu'à ce que le
Bras de
levier
mécanisme à action instantanée s'enclenche, et que le
côté flotteur du bras se trouve à sa position la plus
basse.
･ Au moyen d'une clé à douille de 19 mm, desserrer les
Boulons
quatre boulons qui attachent le mécanisme à action
instantanée et le levier au couvercle.
･ Soutenir le mécanisme à action instantanée et le levier
Mécanisme
à action avec une main, tout en retirant les boulons desserrés
instantanée du couvercle avec l'autre.
･ Retirer le mécanisme à action instantanée et le levier.
et levier
Démontage
— 94 —
Remontage
･ Voir démontage.
･ Remonter les boulons et les
rondelles à ressort, puis serrer à
la main.
･ Serrer avec un couple de serrage
de 60 N·m, dans un ordre croisé.
･ Aligner le mécanisme à action
instantanée et le levier, puis les
mettre en place en alignant
soigneusement les trous à
boulons du mécanisme à action
instantanée et du levier avec les
trous à boulons du couvercle.

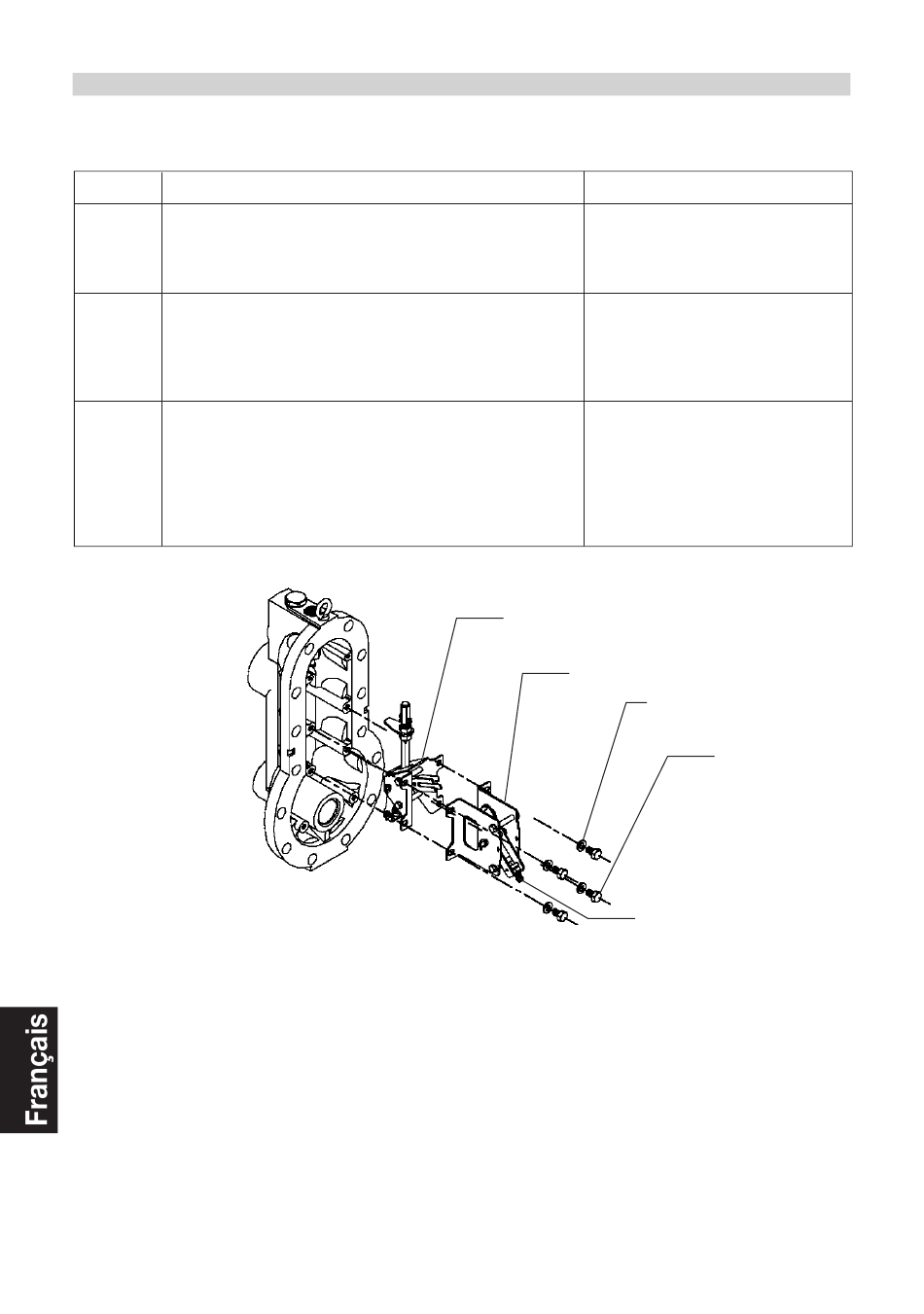

Mécanisme à action instantanée
Mécanisme à levier
Rondelle de ressort
Bras du levier
Boulon
