5A. Vérifier/Régler Le Jeu Entre La Plaque Poussoir Et La Soupape D'admission (Fluide Moteur); Pièce/Étape Démontage - TLV PowerTrap GP14-B Manuel D'utilisation

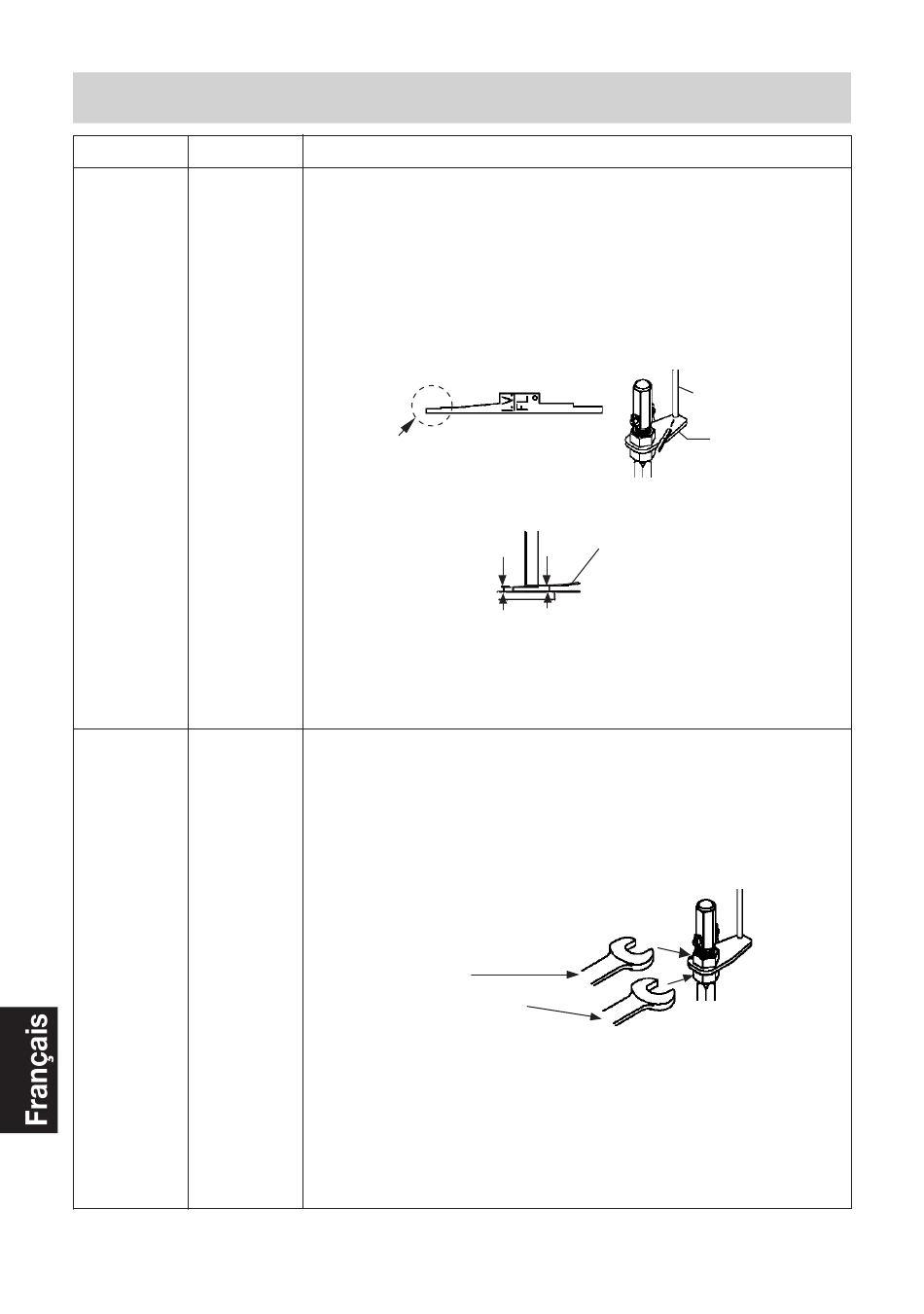

5a. Vérifier/régler le jeu entre la plaque poussoir et la soupape d'admission
(fluide moteur)
Pièce/étape Démontage
Vérification
･ Pas
du jeu entre
d'action
la plaque
requise.
poussoir et
la soupape
d'admission
(fluide
moteur)
･ Pas
Réglage du
jeu entre la d'action
plaque requise.
poussoir et
la tige
poussoir
de la
soupape
d'admission
(fluide
moteur)
･ Il faut uniquement contrôler le jeu, pour déterminer si un
ajustement est nécessaire, lorsqu'un nouveau mécanisme à
action instantanée est installé, ou révisé (même quand il vient
d'un autre PowerTrap).
･ Le mécanisme à action instantanée doit être installé avant que
le jeu puisse être inspecté. Une jauge d'épaisseur est fournie avec
chaque mécanisme à action instantanée. Pour vérifier le jeu, glisser
soigneusement le bout étroit de la jauge d'épaisseur (marqué I.V.)
entre la plaque poussoir et la tige poussoir (fluide moteur)
Jauge d'épaisseur
Utiliser ce côté
･ Si le jeu est déjà correctement ajusté (3 mm ± 0,3 mm), la jauge
d'épaisseur sera bloquée lorsque la soupape touche la butée.
･ La soupape peut se déplacer verticalement ; assurez-vous donc
de tenir la base de la jauge d'épaisseur au même niveau que la
plaque poussoir, et ne forcez pas le passage de la jauge
d'épaisseur plus loin que la butée.
･ Quand un mécanisme à action instantanée a été retiré du
couvercle et replacé sans entretien, ne pas desserrer les écrous
de la plaque poussoir.
･ Si l'inspection révèle que le jeu ne se trouve pas dans les limites
admises (3 mm ± 0,3 mm), ajuster.
･ Desserrer les écrous avec deux clés de 22 mm, l'une plate, l'autre
dynamométrique plate.
Clé plate
Clé dynamométrique plate
･ Régler la position avec l'écrou supérieur, puis serrer l'écrou
inférieur à la main.
･ Vérifier à nouveau le jeu au moyen de la jauge d'épaisseur.
･ Quand vous avez terminé l'ajustement, caler l'écrou supérieur
avec la clé plate et serrer l'écrou inférieur avec la clé
dynamométrique plate, avec un couple de serrage de 60 N·m.
･ Vérifier à nouveau le jeu et, si nécessaire, réajuster.
— 96 —
Remontage
Jauge d'épaisseur
GO Butée
Tige poussoir
soupape d'admission
Plaque
poussoir
