Description du cycle
Le cycle de réfrigération pour le refroidisseur RTHF peut
être décrit à l'aide du schéma de pression-enthalpie
illustré à la fi gure 8. Ce schéma indique le numéro des
principaux états auxquels font référence les paragraphes
suivants. La fi gure 9 est un schéma type du circuit
montrant la boucle d'écoulement du fl uide frigorigène
et celle du lubrifi ant.
L 'évaporation du fl uide frigorigène se produit dans
l'évaporateur qui optimise la performance de transfert
de chaleur de l'échangeur thermique tout en minimisant
la quantité de charge de fl uide frigorigène nécessaire.
Une quantité dosée de liquide frigorigène pénètre dans
un circuit de distribution de l'enveloppe de l'évaporateur,
puis se répartit dans les tubes du faisceau de celui-ci.
Tout en refroidissant l'eau passant dans les tubes de
l'évaporateur, le fl uide frigorigène s'évapore. La vapeur
de fl uide frigorigène sort de l'évaporateur sous forme
de vapeur saturée (point d'état 1).
La vapeur de fl uide frigorigène générée dans
l'évaporateur passe dans l'extrémité aspiration du
compresseur, où elle pénètre dans le compartiment
du moteur refroidi par les gaz d'aspiration. Le fl uide
frigorigène traverse le moteur en le refroidissant,
puis entre dans la chambre de compression. Le fl uide
frigorigène est compressé dans le compresseur dans des
conditions de pression de refoulement. Simultanément,
le lubrifi ant est injecté dans le compresseur pour : (1)
lubrifi er les roulements et (2) colmater les très petits
interstices entre les deux rotors du compresseur.
Immédiatement après le processus de compression,
le lubrifi ant et le fl uide frigorigène sont séparés à l'aide
d'un séparateur d'huile. La vapeur de fl uide frigorigène
sans huile pénètre dans le condenseur au point d'état 2.
Les problèmes de graissage et de gestion de l'huile sont
abordés en détail dans la description du compresseur et
les sections de gestion de l'huile qui suivent.
RCL-SVX021D-FR
Principes de fonctionnement mécaniques
Les chicanes à l'intérieur de la coque du condenseur
répartissent uniformément la vapeur du fl uide
frigorigène sous pression dans le faisceau de tubes
du condenseur. L 'eau du dispositif de refroidissement,
circulant dans les tubes du condenseur, absorbe la
chaleur de ce fl uide frigorigène et la condense.
Après avoir quitté le fond du condenseur (point d'état 3),
le fl uide frigorigène pénètre dans un sous-refroidisseur
intégral où il est sous-refroidi avant de parvenir au
détendeur électronique (point d'état 4). La baisse de
pression entraînée au cours du processus d'expansion
provoque l'évaporation d'une partie du fl uide frigorigène
liquide. Le mélange de fl uide frigorigène liquide et
gazeux ainsi obtenu pénètre alors dans le système de
distribution de l'évaporateur (point d'état 5). La vapeur
instantanée dégagée par le processus d'expansion
est acheminée en interne jusqu'à l'aspiration du
compresseur pendant que le fl uide frigorigène liquide
se répartit dans le faisceau de tubes de l'évaporateur.
Le refroidisseur RTHF accroît au maximum l'effi cacité
du transfert de chaleur de l'évaporateur tout en réduisant
au minimum la charge de fl uide frigorigène nécessaire.
Le détendeur électronique sert précisément à doser
le volume de fl uide frigorigène liquide destiné au circuit
de distribution de l'évaporateur.
Un dispositif de mesure du niveau de liquide surveille
le niveau de liquide dans le condenseur et communique
des informations en retour au module de régulation du
Tracer UC800, lequel commande le repositionnement
du détendeur électronique si nécessaire.

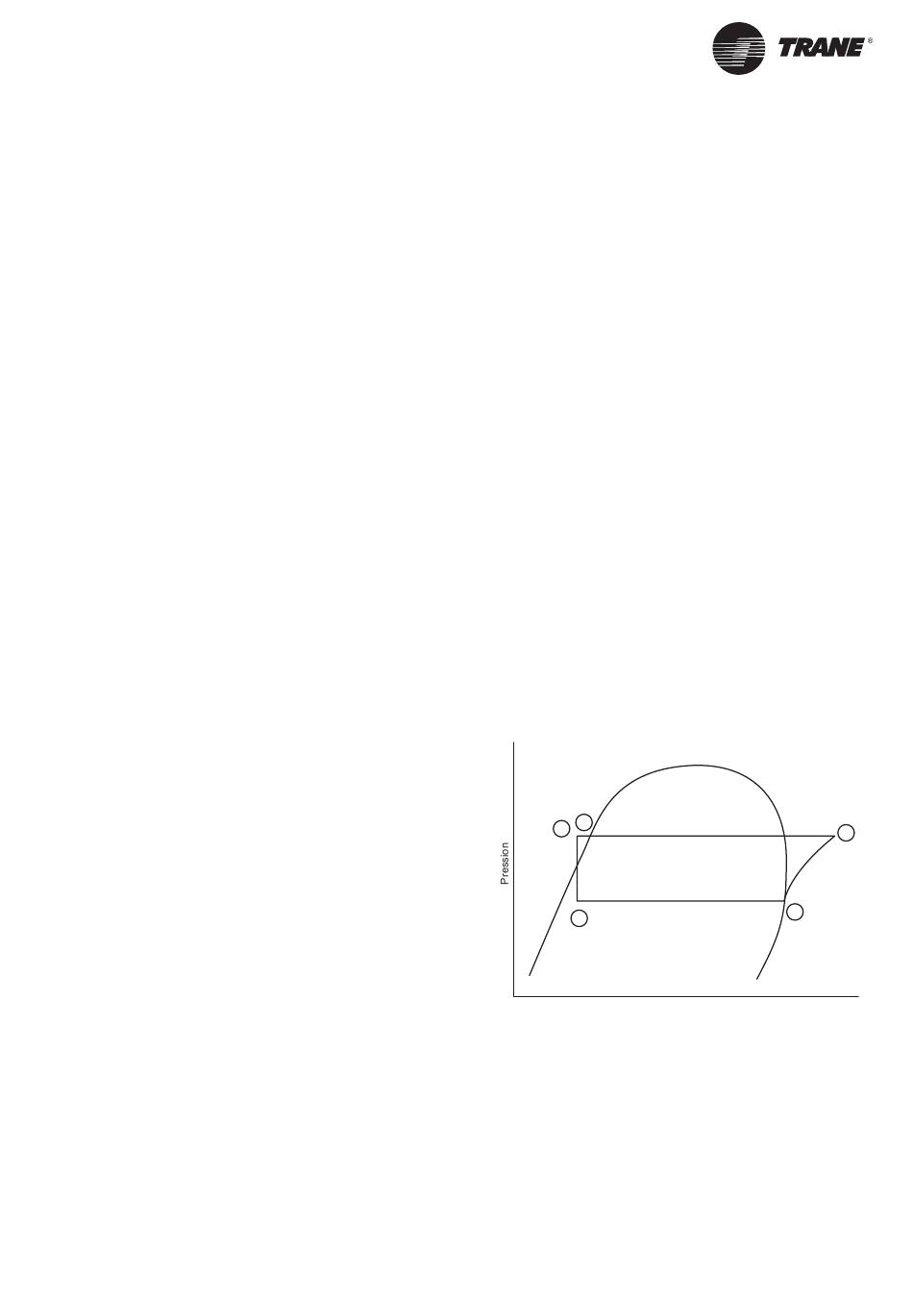

Figure 8 – courbe pression/enthalpie
Liquide
3
4
5
2
1
Gaz
Enthalpie
39
