Levage Procédure
AVERTISSEMENT
Équipement lourd !
Utilisez toujours un système de levage dont la capacité
excède le poids de levage de l'unité d'un facteur de
sécurité adéquat. Suivez les instructions fi gurant dans
le document de levage et de manutention et le plan
conforme fournis dans le jeu de documents accompagnant
l'unité. Le non-respect de cette consigne pourrait entraîner
des blessures mortelles.
ATTENTION
Dommages matériels !
N'utilisez jamais de chariot élévateur à fourche pour
déplacer l'unité. Le patin n'est pas conçu pour supporter
l'unité en un seul point, et l'utilisation d'un chariot
élévateur pourrait détériorer l'unité. Positionnez toujours
le palonnier de manière à éviter tout contact entre les
câbles et l'unité. Le non-respect de cette consigne pourrait
entraîner une détérioration de l'unité.
REMARQUE : en cas d'absolue nécessité, il est possible de
pousser ou de tirer le refroidisseur sur une surface lisse
à condition qu'il soit fi xé aux patins en bois prévus pour
l'expédition au moyen de boulons.
AVERTISSEMENT :
Patins d'expédition !
N'utilisez pas les trous fi letés du compresseur pour
le levage de l'unité. Ils ne sont pas prévus à cet effet.
N'enlevez pas les patins en bois (en option) avant que
l'unité ne soit à son emplacement fi nal. Ceci pourrait
occasionner des blessures graves ou la mort, ou
endommager l'équipement.
1. Une fois l'unité à son emplacement défi nitif, retirer
les boulons d'ancrage la fi xant sur les socles en bois
(en option).
2. Équiper correctement l'unité d'accessoires de levage,
puis la soulever par le haut ou par vérin (autre
méthode de déplacement). Utilisez les points illustrés
sur le schéma de montage expédié avec l'unité. Retirer
les fi xations de base.
3. Installer les crochets dans les trous de levage prévus
sur l'unité. Fixez les chaînes ou les câbles de levage
aux connecteurs pour crochet de levage. Chaque câble
doit être assez résistant pour soulever le refroidisseur.
4. Attacher les câbles au palonnier. Le poids de
levage total, la répartition du poids de levage et les
dimensions du palonnier requis sont indiqués sur le
schéma de montage fourni avec chaque unité. La barre
transversale de poutre de levage doit être positionnée
de sorte que les câbles de levage ne touchent pas la
tuyauterie de l'unité ou le panneau électrique.
REMARQUE : la sangle anti-rotation n'est pas une chaîne
de levage, mais un dispositif de sécurité pour s'assurer
que l'unité ne bascule pas pendant l'opération de levage.
RCL-SVX021D-FR
Installation - Parties mécaniques
Autre méthode de déplacement
5. S'il est impossible de monter l'unité par le haut
comme indiqué sur les fi gures, l'unité peut également
être déplacée en soulevant chaque extrémité par
action de levier à une hauteur suffi sante pour pouvoir
déplacer un chariot sous le support de plaque de
chaque tube. Une fois correctement placée le chariot,
l'unité peut être déplacée jusqu'à son emplacement
défi nitif.
AVERTISSEMENT : installez une sangle anti-rotation entre
le palonnier et le compresseur avant de soulever l'unité.
Le non-respect de cette consigne pourrait, en cas de rupture
d'un câble, entraîner des blessures graves ou la mort.
Les schémas de levage et de manutention sont fournis
dans le jeu de documents accompagnant l'unité.

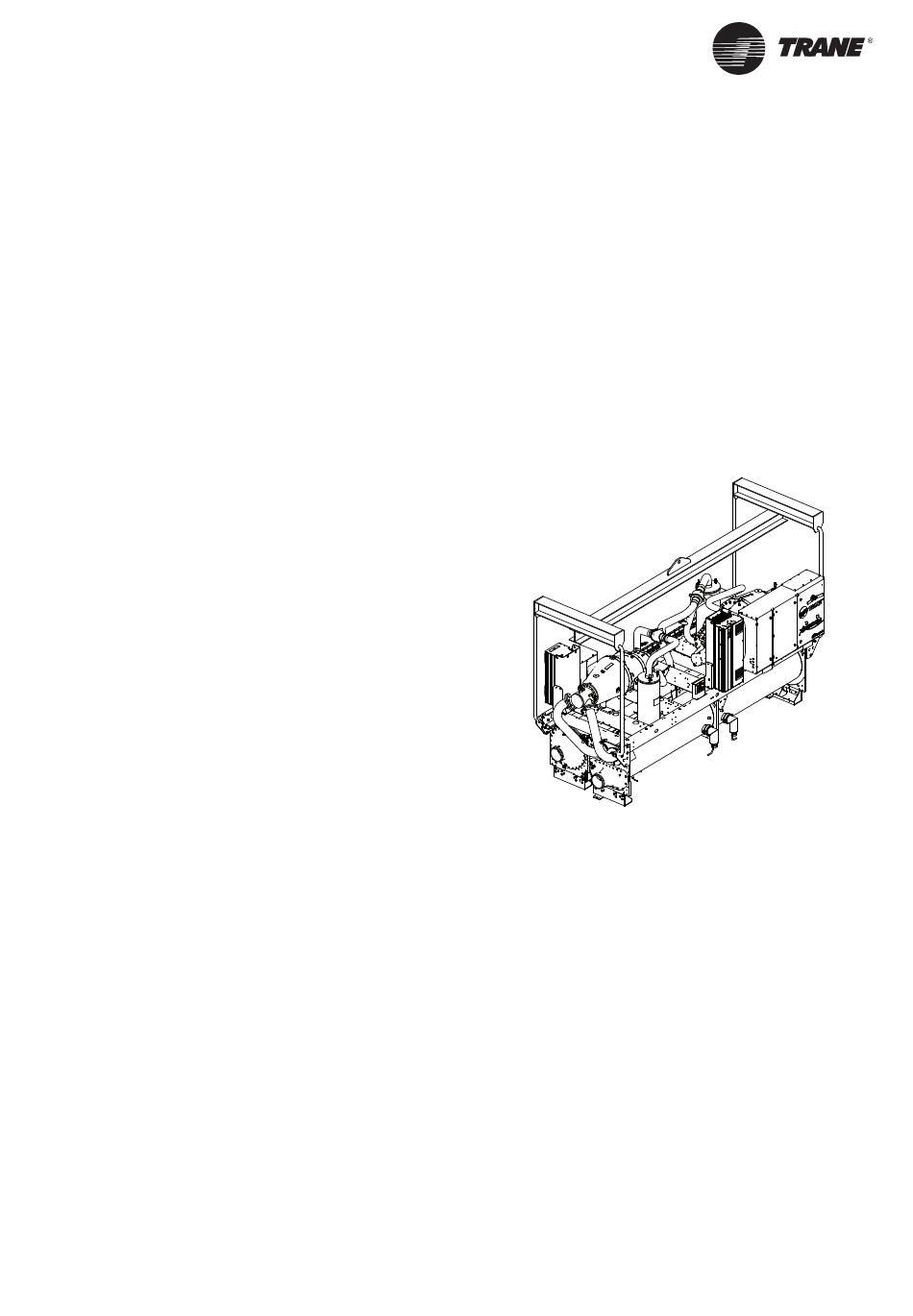

Figure 2 – Exemple de palonnier automatique à utiliser
pour le levage du RTHF
Patins isolants
6. Les patins en élastomère livrés (en standard)
conviennent à la plupart des installations. Pour
en savoir plus sur les méthodes d'isolation en cas
d'installation sensible, consultez un ingénieur en
acoustique. Pour la version à AFD, il est possible que
certaines fréquences de vibrations soient transmises
dans les fondations. Cela dépend de la structure de
bâtiment. Dans ces cas, il est recommandé d'utiliser
des isolateurs en néoprène au lieu de patins en
élastomère. Des schémas indiquant l'emplacement des
patins sont fournis dans le jeu de documents de l'unité.
7 . Pendant le positionnement fi nal de l'unité, placez les
patins isolants sous les appuis des plaques tubulaires
d'évaporateur et de condenseur. Lever l'unité.
8. L 'unité est livrée avec des entretoises sur le support
du compresseur pour protéger les patins isolants du
compresseur au cours de l'expédition et pendant la
manutention. Retirez ces entretoises avant d'utiliser
l'unité.
9. Retirez les supports et les entretoises d'expédition
du/des séparateur(s) d'huile.
Des schémas indiquant l'emplacement des patins sont
fournis dans le jeu de documents accompagnant l'unité.
