Principes de fonctionnement mécaniques
Schéma du circuit du fl uide frigorigène
Un schéma de fl ux de fl uide frigorigène dans l'unité RTHF est fourni dans le jeu de documents accompagnant
la commande de l'unité.

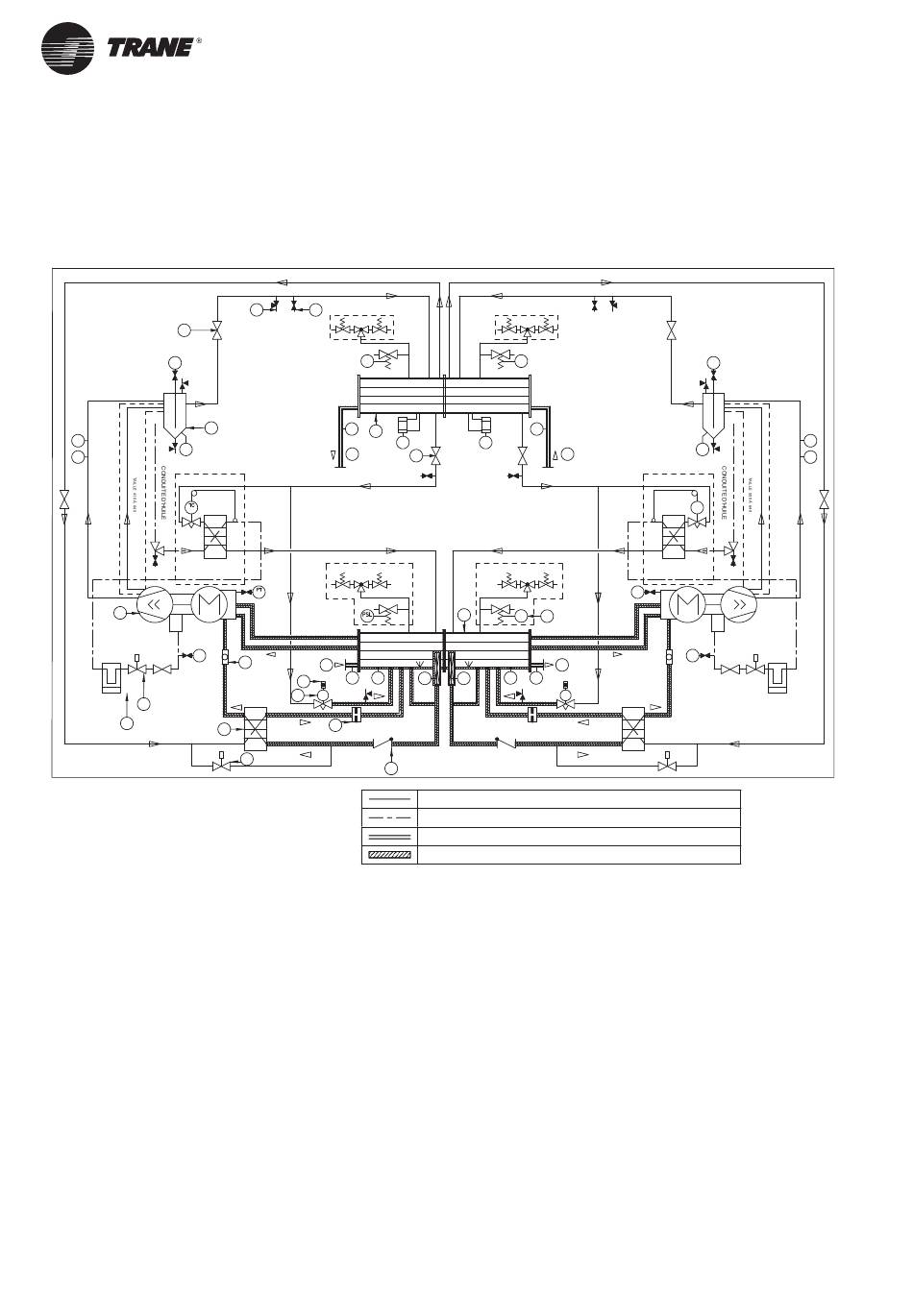

Figure 9 – exemple de schéma de fl ux de fl uide frigorigène type du RTHF
CIRCUIT 1
8
PT
10
PZH
OS
TT
OPTION A
1
PT
20
16
1 = Compresseur à vis
2 = Évaporateur
3 = Condenseur à refroidissement
par eau
4 = Raccordement d'entrée d'eau de
l'évaporateur
5 = Raccordement de sortie d'eau de
l'évaporateur
6 = Raccordement d'entrée d'eau du
condenseur
7 = Raccordement de sortie d'eau du
condenseur
8 = Vanne de service de refoulement
9 = Vanne d'arrêt de liquide
10 = Séparateur d'huile
11 = Détendeur électronique
12 = Voyant de liquide
13 = Soupape de décharge
14 = Vanne de service
15 = électrovanne
16 = Filtre à huile
17 = clapet anti-retour
18 = Vanne Schraeder
19 = Retour d'huile BPHE
20 = Électrovanne principale de conduite
d'huile
21 = Étrangleur
40
14
18
OPTION B
PSH
TT
3
7
OPTION C
12
4
TT
TT
12
11
TCE
21
19
15
17
PT = Capteur de pression
PSH = Soupape de sécurité haute pression
PSL = Soupape de sécurité basse pression
PZH = Pressostat haute pression
TT = Capteur de température
TCE = Détendeur électronique
TC = détendeur thermostatique
OS = Capteur optique
LT = Capteur de niveau de liquide
Option A = Refroidisseur d'huile auxiliaire
Option B = Soupape de surpression simple ou double
Option C = Soupape de surpression simple ou double
OPTION B
PSH
TT
LT
LT
9
6
OPTION C
2
PSL
13
5
LT
LT
TT
TT
TCE
RTHFG
RTHFG
UNIQUE-
UNIQUE-
MENT
MENT
Conduite de fl uide frigorigène
Ligne huile
Conduites d'eau glacée/chaude
Matériau isolant
pour le condenseur
pour l'évaporateur
CIRCUIT 2
PT
PZH
OS
OPTION A
TC
PT
PT
RCL-SVX021D-FR
