16.7.5
Capteur B9/B10 Régler le diamètre des balles (Comprima CV 150 XC X-treme)
Pos : 56.27.19 /BA/Info-C enter /ALLE T er minals i n einem - ISOBU S, D elta, BET A II ( ab BJ 15/16)/ALLE T er minals/R undball enpressen/Sens or B9/B10 Ballendurc hmes ser einstellen_Bild1_ALLE T er minals_C omprima V @ 408\mod_1450090266654_64.doc x @ 2886889 @ @ 1
4

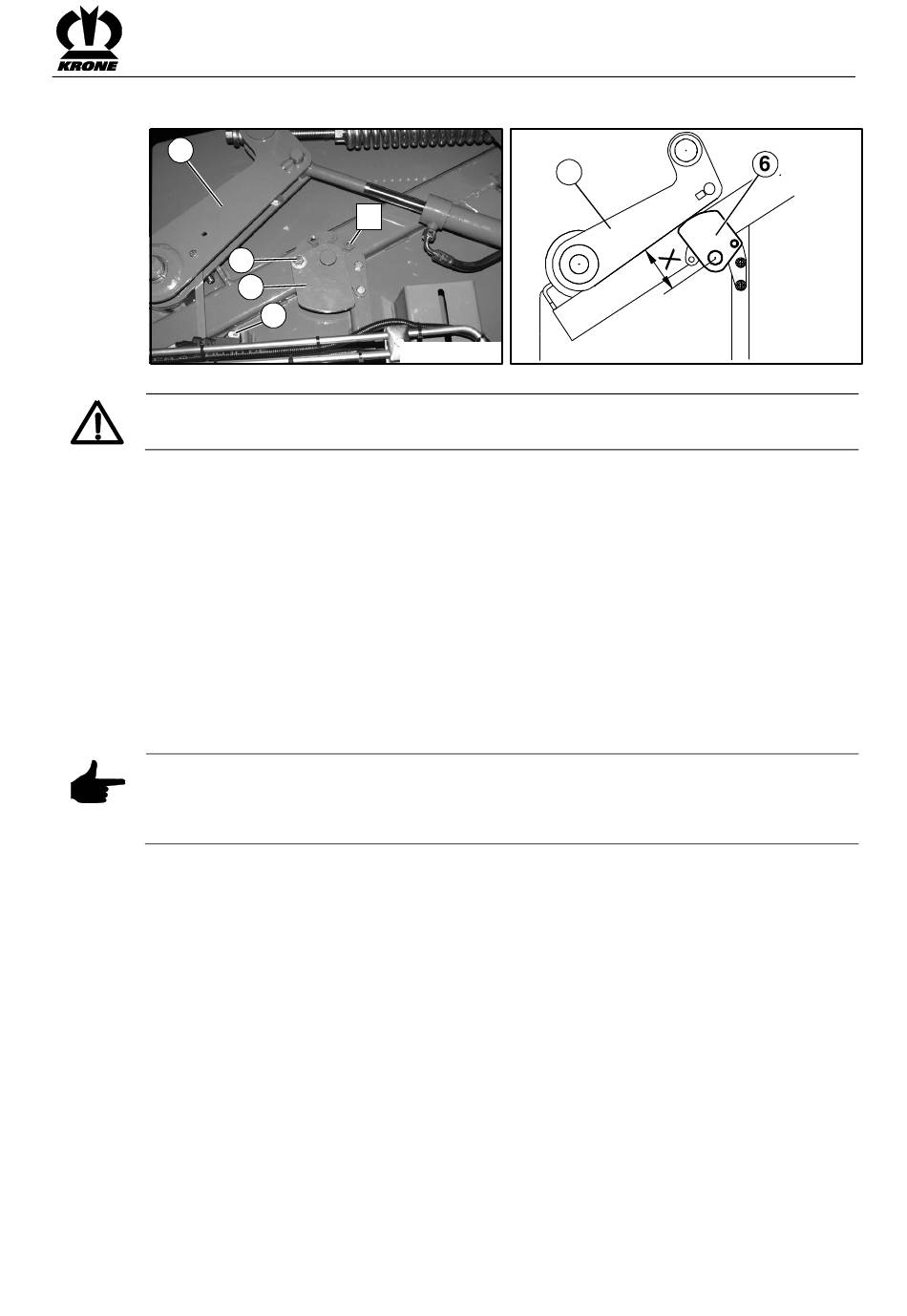

Fig. 232
Pos : 56.27.20 /BA/Info-C enter /ALLE T er minals i n einem - ISOBU S, D elta, BET A II ( ab BJ 15/16)/ALLE T er minals/R undball enpressen/Sens or B9/B10 Ballendurc hmes ser einstellen_T ext1_ALLE T er minals _Comprima V_+X-treme @ 412\mod_1452606678984_64.doc x @ 2908589 @ @ 1
Attention!
La chambre à balles doit être fermée et vide.
Avant de régler le capteur (7) « B9/B10 Diamètre des balles », vérifier si la butée (6) pour le
réglage du cœur tendre se trouve en position III (cœur de balle tendre). Un réglage du capteur
(7) n'est autorisé que dans cette position.
Réglage du cœur tendre:
•
Ouvrir la chambre à balles.
•
Desserrer la vis (5).
•
Déplacer la butée (6) en position III (cœur de balle tendre).
La cote doit s'élever à X=105 mm.
•
Monter la vis (5).
•
Fermer la chambre à balles.
•
S'assurer que le cadre de suspension (4) repose sur la butée (6). Détendre le fond à
rouleaux, le cas échéant; voir le chapitre « Détendre le fond à rouleaux ».
Remarque
S'assurer que le cadre de suspension (3) repose sur la butée (6) (détendre le fond à rouleaux,
le cas échéant). La chambre à balles doit être fermée et vide.
La cote X doit être de 105 mm après réglage.
Pos : 56.27.21 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
III
5
6
7
COM00011_1
Maintenance
4
VPN00012_4
309
