16.23.2 Filtre à air pour les conduites
Pos : 56.116.11 /BA/Wartung/Brems anl age/Luftfilter/Luftfilter für R ohrleitung Bild C F/CV @ 76\mod_1310027669344_64.doc x @ 666248 @ @ 1
7
8

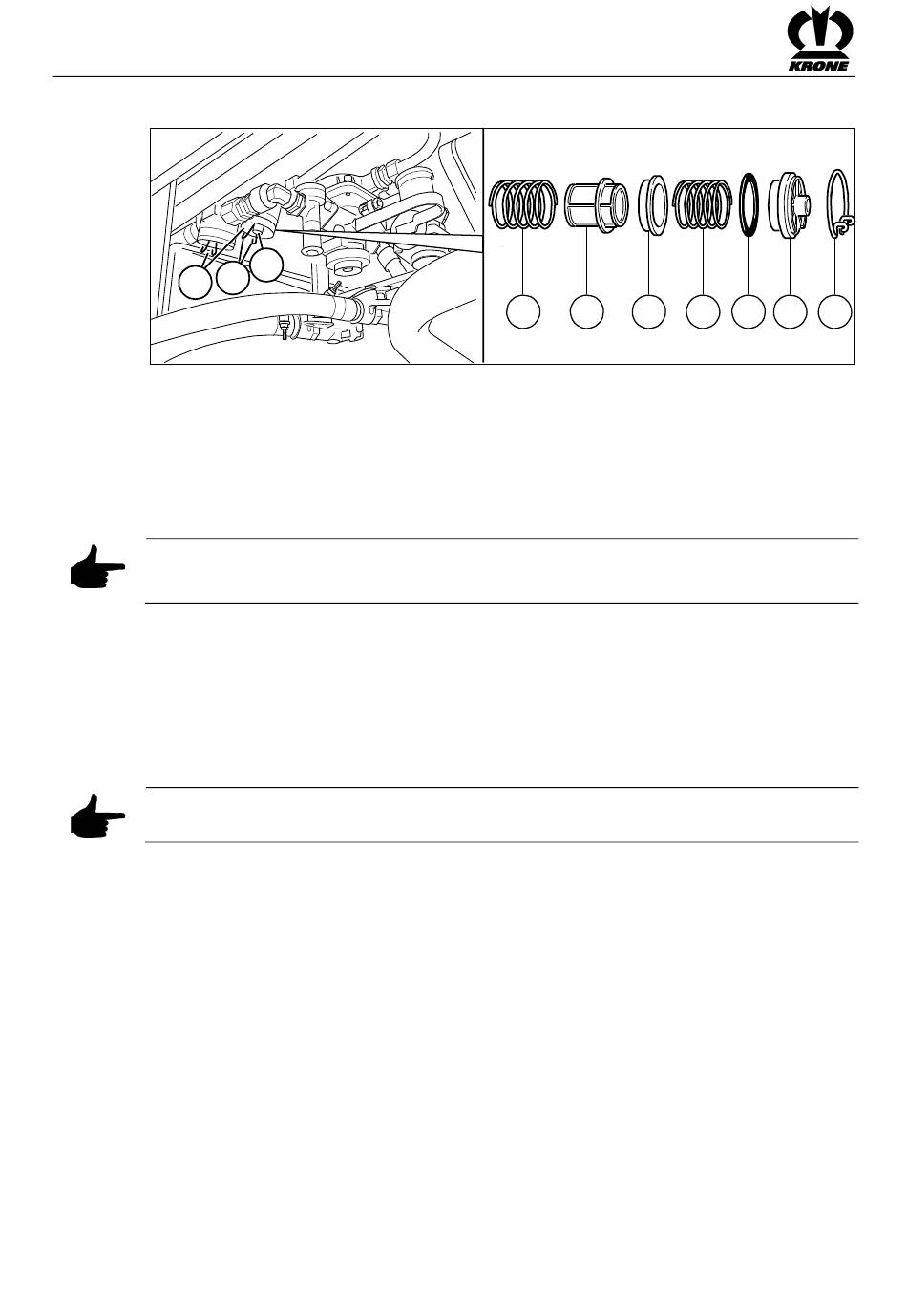

Fig. 263
Pos : 56.116.12 /BA/Wartung/Brems anl age/Luftfilter/Luftfilter für R ohrleitung Aufz ähl ung @ 6\mod_1214888028238_64.doc x @ 96689 @ @ 1
(1) Ressort
(2) Filtre
(3) Pièce d'écartement
Pos : 56.116.13 /BA/Wartung/ Brems anl age/Luftfilter/F unkti on Luftfilter für Rohrleitung @ 76\mod_1310028483877_64.doc x @ 666276 @ @ 1
Les filtres à air (8) nettoient l'air comprimé et protègent ainsi le système de freinage des
dysfonctionnements.
Pos : 56.116.14 /BA/Wartung/Brems anl age/Luftfilter/Hi nwei s verstopfter Filter eins atz @ 76\mod_1310030486256_64.doc x @ 666334 @ @ 1
Remarque
Même lorsque la cartouche filtrante est colmatée, le système de freinage continue de
fonctionner dans les deux sens.
Pos : 56.116.15 /BA/Wartung/Bre ms anl age/Luftfilter/Ausbau Filterei nsatz (Pr üfen bei anderen M asc hinen) @ 76\mod_1310030560614_64.doc x @ 666362 @ @ 1
Démontage de la cartouche filtrante
• Appuyer sur la coiffe (6) et desserrer le jonc d'arrêt (7).
• Retirer la cartouche filtrante.
Maintenance du filtre à air
Nettoyer la cartouche filtrante avant le début de la saison.
Montage de la cartouche filtrante
Le montage est effectué dans l'ordre inverse du démontage.
Pos : 56.116.16 /BA/Wartung/Brems anl age/Luftfilter/Hi nwei s Rei henfolge Filter eins atz @ 76\mod_1310030667908_64.doc x @ 666390 @ @ 1
Remarque
Veiller à respecter l'ordre correct lors de l'assemblage de la cartouche filtrante.
Pos : 56.116.17 /Layout M odule /---------------Seitenumbr uc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
338
6
(4) Ressort
(5) Bague d'étanchéité
(6) Capuchon
1 2 3
(7) Jonc d'arrêt
4 5 6 7
