Enroulement de film et liage par filet

Pos : 52.100.2 /Ü bersc hriften/Z wisc henübersc hriften/A- E/Bei Ausführ ung N etz- und Foli enbindung @ 391\mod_1445871700841_64.doc x @ 2801884 @ @ 1
Pour la version « Liage par filet et liage par film »
Pos : 52.100.3 /Ü bersc hriften/Ü bersc hriften 3/F-J/F /Funkti ons weis e der Netz- und F olienbi ndung @ 507\mod_1500300015031_64.doc x @ 3485081 @ 3 @ 1

Principe de fonctionnement de l'enroulement de film et du liage par filet

14.16.1
Pos : 52.100.4 /BA/Bedi enung /R undball enpres se/N etz- und F olienbi ndung_Aus führung N etz- und F olienbindung ab 17 18Funkti ons weis e der Netz- und F olienbi ndung_Bild @ 548\mod_1533797867977_64.doc x @ 3684667 @ @ 1
1

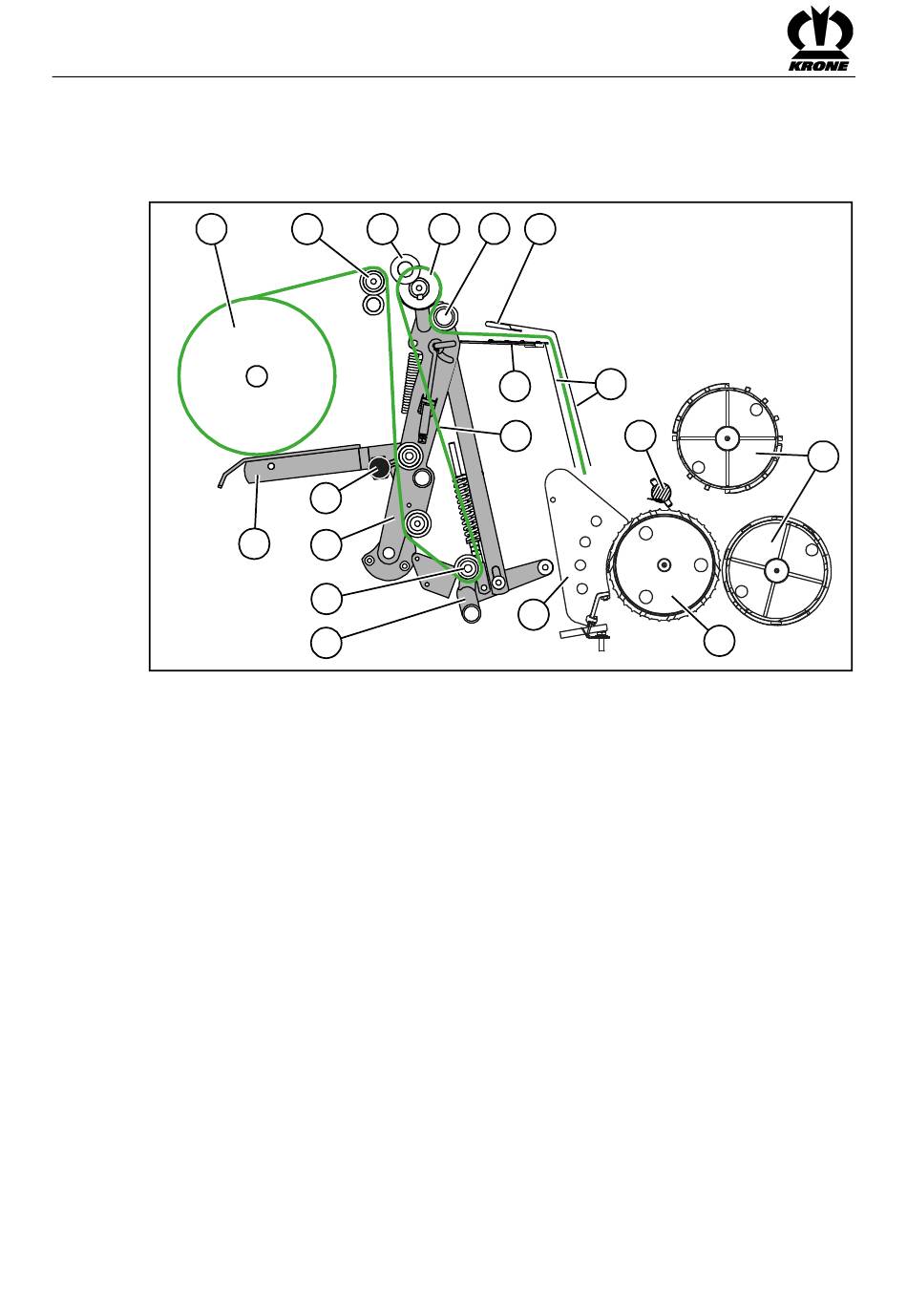

Fig. 176
Pos : 52.100.5 /BA/Bedi enung /R undball enpres se/N etz- und F olienbi ndung_Aus führung N etz- und F olienbindung ab 17 18Funkti ons weis e der Netz- und F olienbi ndung_Leg ende @ 548\mod_1533798112765_64.doc x @ 3684699 @ @ 1
1 Rouleau de film ou de filet
2 Galet de renvoi
3 Axe de pression avec mousse
4 Rouleau conique
5 Rouleau d'étirage en largeur
6 Toile synthétique
7 Tôle de maintien
8 Bande d'alimentation
9 Passage du matériel de liage du filet ou
du film
Pos : 52.100.6 /BA/Bedi enung /R undball enpres se/N etz- und F olienbi ndung_Aus führung N etz- und F olienbindung ab 17 18Funkti ons weis e der Netz- und F olienbi ndung_T ext (2018-10-26 08:04:06) @ 548\mod_1533799171257_64.doc x @ 3684731 @ @ 1
Lorsque le liage démarre, la coulisse de filet (15) dépose le matériel de liage (filet ou film) via
l'unité d'alimentation (12) sur le rouleau d'alimentation (11). Depuis le rouleau
d'alimentation (11), le matériel de liage (filet ou film) passe entre les rouleaux de pressage (10)
sur les balles rondes et est tiré par la balle ronde. Après le processus de liage des couches de
film ou de filet réglées, l'unité de coupe (10) pivote vers le matériel de liage (film ou filet) et le
découpe.
Pos : 52.100.7 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
252
2 3
17
18
16
15
14
5
4 6
8
7
9
13
10 Unité de coupe
11 Rouleaux de pressage
12 Rouleau d'alimentation
13 Unité d'alimentation
14 Étrier d'étirage en largeur
15 Galet de renvoi sur le tube transversal
16 Coulisse de filet
17 Bouton rond pour verrouillage du levier
de serrage
18 Levier de serrage
10
12
COM00490_1
11
