RUGGEDCOM RX1501
Guide d'installation
• Installez les adaptateurs de montage de rack à l'avant du châssis afin de rendre les ports de gestion et les
DEL accessibles.
REMARQUE
Le châssis présente de nombreux trous de montage, permettant d'installer les adaptateurs de
montage dans un rack jusqu'à 25 mm (1 in) de l'avant de l'appareil.

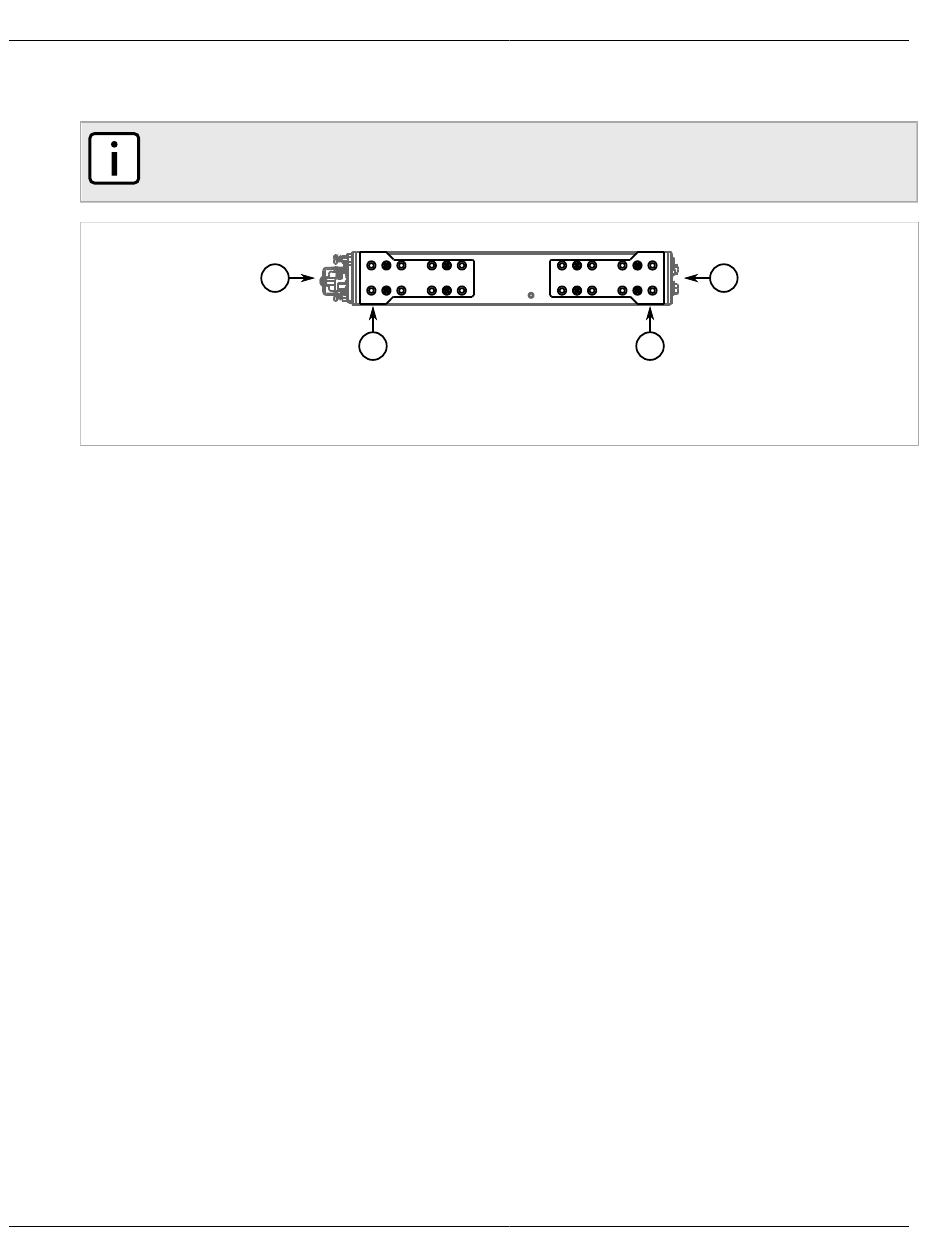

Figure 2: Adaptateurs de montage dans un rack
1. Arrière 2. Avant
2. Si cela est impératif, installez des adaptateurs sur le côté opposé de l'appareil afin de le protéger des
vibrations.
3. Insérez l'appareil dans le rack.
4. Fixez les adaptateurs au rack en utilisant le matériel fourni.
Section 2.1.2

Montage de l'appareil sur un rail DIN

Pour les installations sur rail DIN, il est possible d'équiper le produit RX1501 avec des adaptateurs pour panneau/
rail DIN préinstallés sur chaque côté du châssis. Les adaptateurs permettent de faire glisser l'appareil sur un rail
DIN standard de 35 mm (1,4 in).
Pour monter l'appareil sur un rail DIN, procédez comme suit :
1. Alignez les adaptateurs sur les rails DIN et faites glisser l'appareil jusqu'à ce qu'il soit en place.
Montage de l'appareil sur un rail DIN
1
3
3. Adaptateur de montage dans un rack
Installation de l'appareil
2
3
Chapitre 2
7
